P-217-001e - 第174页
0301-002 172 テープフィーダ T APE FEEDER PF-7210 PF-7210 Fig. Y-3 送りギア部 Feeder Gear Section 203 204 209 213 212 215 214 220 220 216 202 See Fig.Y -2 Key No.108 See Fig.Y -1 Key No.1 Fig.Y-3
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
171
Y-2
PF-7210
101 630 103 8315 PLATE 1 755Y--010-101
102 630 103 2658 SHAFT 1 755Y--010-102
103 630 101 2582 SHAFT 1 755Y--010-103
105 630 103 8308 BRACKET 1 755Y--010-105
108 630 104 1216 ASSY,LEVER 1 755Y--010-108
109 630 041 4912 LEVER(RATCHET CLICK) 1 755Y--010-109
110 630 039 3033 SPRING,TORSION 1 755Y--010-110
111 630 103 6595 PIN,GUIDE 1 755Y--010-111
113 630 036 8444 PIPE FITTINGS 1 755Y--010-113
114 411 141 2806 WASHER SPR 3 3 755Y--010-114
115 411 141 3902 WASHER V 3X7X0.5 3 755Y--010-115
117 630 000 7503 BOLT,HEX-SCT 3 755Y--010-117
118 411 000 9809 RING E 3 1 755Y--010-118
119 411 000 9304 RING E 2 1 755Y--010-119
120 411 141 5807 WASHER V 3X6X0.5 1 755Y--010-120
121 630 000 7633 BOLT,HEX-SCT 2 755Y--010-038
122 630 108 1496 CYLINDER 1 755Y--010-122
123 630 108 3605 TUBE 1 755Y--010-123
129 411 141 2905 WASHER SPR 4 2 755Y--010-035
130 411 141 4008 WASHER V 4X9X0.8 2 755Y--010-036
152 630 113 8121 ASSY,CORD 1
0301-002
172
テープフィーダ TAPE FEEDER
PF-7210 PF-7210

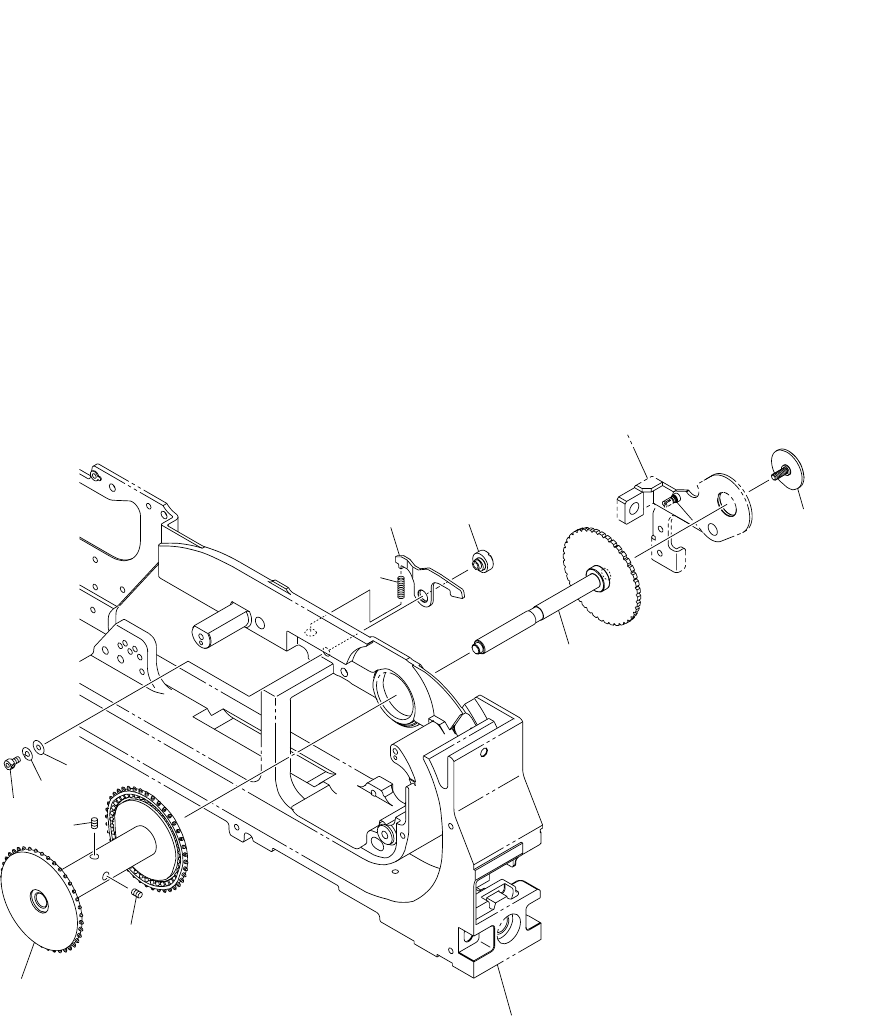

Fig. Y-3 送りギア部 Feeder Gear Section
203
204
209
213
212
215
214
220
220
216
202
See Fig.Y-2
Key No.108
See Fig.Y-1
Key No.1
Fig.Y-3
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
173
Y-3
PF-7210
202 630 103 6311 PIN,LOCATE 1 755Y--010-202
203 630 101 2162 LEVER(LOCATE NOTCH) 1 755Y--010-203
204 630 103 6588 PIN,LOCATE 1 755Y--010-204
209 630 002 2117 SPRING,COMP 1 755Y--010-209
212 630 104 7140 ASSY,SPROCKET 1 755Y--010-212
213 630 104 7485 GEAR 1 755Y--010-213
214 411 141 2806 WASHER SPR 3 1 755Y--010-114
215 411 141 3902 WASHER V 3X7X0.5 1 755Y--010-115
216 630 000 7503 BOLT,HEX-SCT 1 755Y--010-117
220 630 008 2296 SET SCREW 2 755Y--010-049
