P-217-001e - 第178页

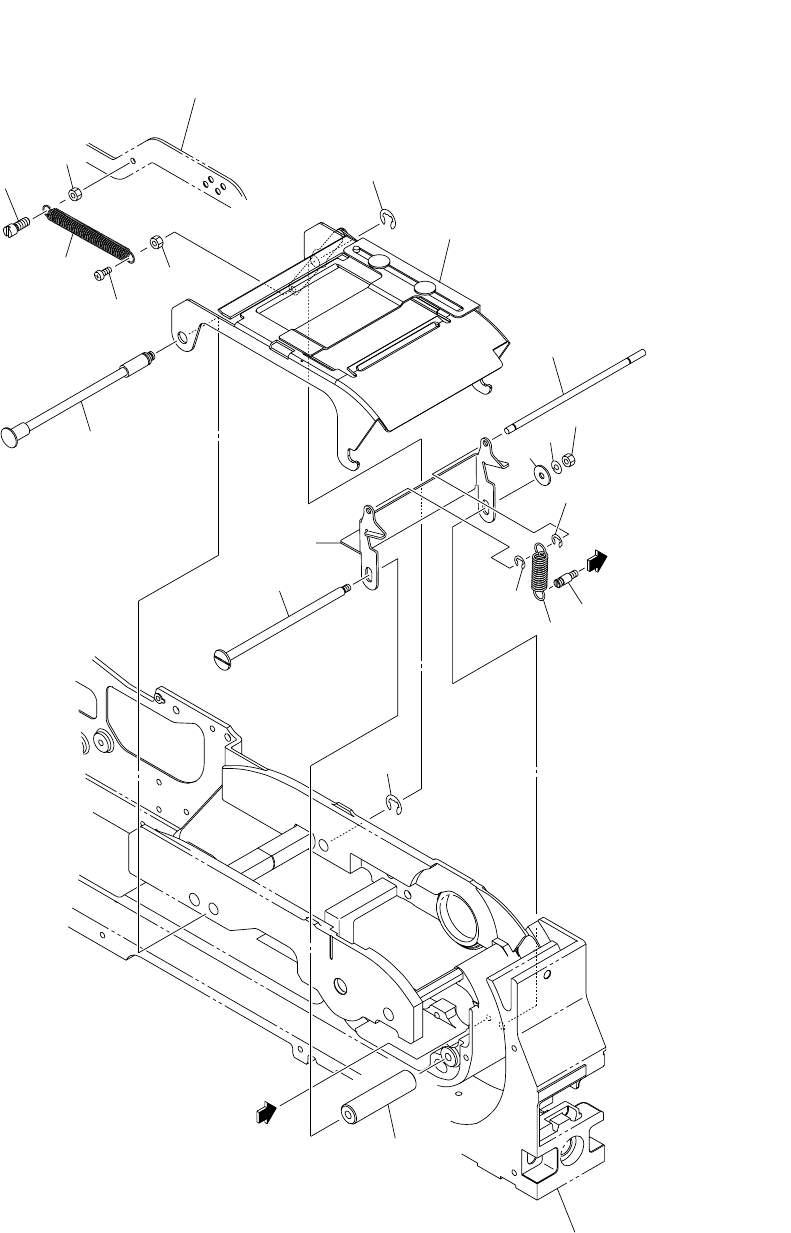

0301-002 176 テープフィーダ T APE FEEDER PF-7210 PF-7210 Fig. Y-5 サプレッサ部 Suppressor Section Fig.Y-5 See Fig.Y -4 Key No.302 See Fig.Y -1 Key No.1 426 401 407 406 404 405 427 415 410 A 41 1 408 A 427 425 426 428 426 412 414 429 …
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
175
Y-4
PF-7210
301 630 104 4262 PIN,LOCATE 1 755Y--010-301
302 630 107 3064 LINK 1 755Y--010-302
312 630 107 3071 PIN,GUIDE 1 755Y--010-312
316 411 141 2806 WASHER SPR 3 1 755Y--010-114
317 411 141 3902 WASHER V 3X7X0.5 1 755Y--010-115
318 411 140 9905 NUT HEX 3 1 755Y--010-116
320 411 002 2600 SCR FLT 3X6 2 755Y--010-033
0301-002
176
テープフィーダ TAPE FEEDER
PF-7210 PF-7210
Fig. Y-5 サプレッサ部 Suppressor Section
Fig.Y-5
See Fig.Y-4
Key No.302
See Fig.Y-1
Key No.1
426
401
407
406
404
405
427
415
410
A
411
408
A
427
425
426
428
426
412
414
429
402
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
177
Y-5
PF-7210
401 630 104 7102 ASSY,LEVER 1 755Y--010-401
402 630 107 3033 PIN,LOCATE 1 755Y--010-402
404 630 104 7201 PIN,LOCATE 1 755Y--010-404
405 630 101 2506 COLLAR 1 755Y--010-405
406 630 104 7164 LEVER 1 755Y--010-406
407 630 104 7188 HOOK 1 755Y--010-407
408 630 102 7517 PIN,LOCATE 1 755Y--010-408
410 630 104 7584 COLLAR 1 755Y--010-410
411 630 002 8720 SPRING,TENSION 1 755Y--010-411
412 630 107 3002 HOOK 1 755Y--010-412
414 630 001 8448 SPRING,TENSION 1 755Y--010-414
415 411 001 0003 RING E 4 1 755Y--010-415
425 411 141 2806 WASHER SPR 3 1 755Y--010-114
426 411 140 9905 NUT HEX 3 3 755Y--010-116
427 411 000 9304 RING E 2 2 755Y--010-119
428 411 000 9809 RING E 3 1 755Y--010-118
429 411 041 7208 SCR PAN 3X5 1 755Y--010-045
