Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 0301-002 19 W-6 PF-0810 PF-081 1 PF-0812 PF-0813 PF-0814 50 1 630 108 3629 DISK(REEL DRIVE) 1 1 1 1 1 755W--010-501 50 2 630 101 4326 SPRING,TENSION 1 1 1 1 1 755W--010-5…
0301-002
18
テープフィーダ TAPE FEEDER
PF-
0810, 0811, 0812, 0813, 0814 PF-0810, 0811, 0812, 0813, 0814

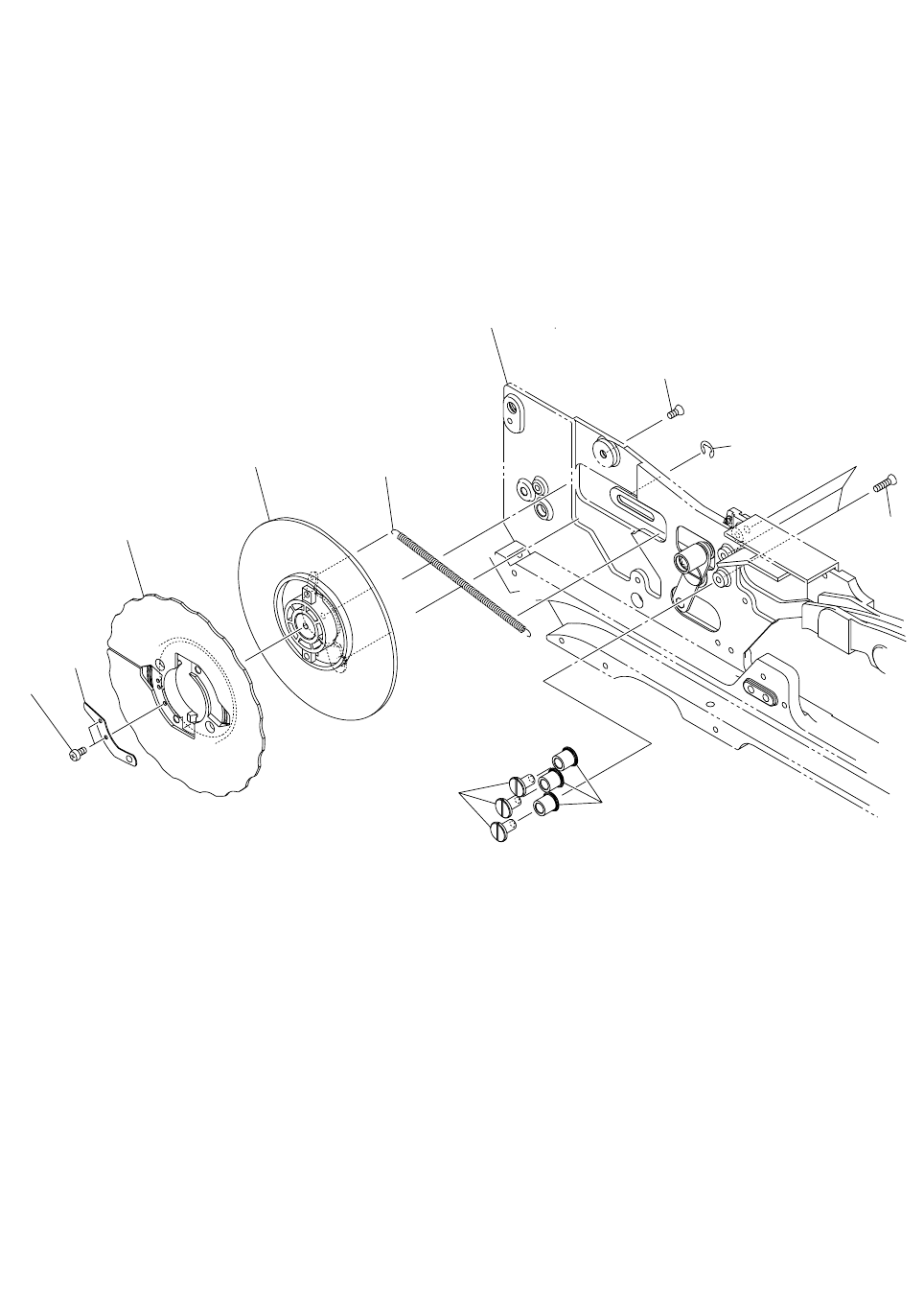

Fig. W-6 カバーテープ巻取り部 Cover Tape Winding Section
502
501
516
505
507
515
508
517
528
See Fig.W-1
Key No.1
Fig.W-6
509
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
0301-002
19
W-6
PF-0810
PF-0811
PF-0812
PF-0813
PF-0814
501 630 108 3629 DISK(REEL DRIVE) 1 1 1 1 1 755W--010-501
502 630 101 4326 SPRING,TENSION 1 1 1 1 1 755W--010-502
505 630 095 6603 ASSY,DISK 1 1 1 1 1 755W--010-505
507 630 100 5867 SPRING,FLAT 1 1 1 1 1 755W--010-507
508 630 102 7012 PIN,LOCATE 3 3 3 3 3 755W--010-508
509 630 097 3075 ROLLER 3 3 3 3 3 755W--010-509
515 630 037 3042 MACHINE SCREW(TAP PAN2X5) 2 2 2 2 2 755W--010-515
516 630 093 0856 MACHINE SCREW 1 1 1 1 1 755W--010-516
517 411 161 9700 SCR FLT 3X14 3 3 3 3 3 755W--010-517
528 411 000 9809 RING E 3 1 1 1 1 1 755W--010-118
0301-002
20
テープフィーダ TAPE FEEDER
PF-
0810, 0811, 0812, 0813, 0814 PF-0810, 0811, 0812, 0813, 0814
Fig. W-8 クランプ部 Clamp Section
716
708
702
See Fig.W-1
Key No.1
701
707
711
709
719
713
710
712
A
A
704
703
706
714
705
Fig.W-8
715
B
B
720
717
723
722
718
723
722
718
