P-217-001e - 第33页
0301-002 31 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE G-3 PF-1210 PF-121 1 PF-1212 20 1 630 092 0307 ASSY ,SPROCKET 1 1 1 755G--010-201 20 2 630 102 7395 PIN,LOCA TE 1 1 1 755G--010-202 20 3 630 101 2155 LEVER(LO…
0301-002
30
テープフィーダ TAPE FEEDER
PF-1210,1211,1212 PF-1210,1211,1212
Fig. G-3 送りギア部 Feeder Gear Section
204
203
209
201
208
207
205
206
219
218
217
215
214
216
215
See Fig.G-1
Key No.1
See Fig.G-2
Key No.108
214
216
202
Fig.G-3
0301-002
31
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
G-3
PF-1210
PF-1211
PF-1212
201 630 092 0307 ASSY,SPROCKET 1 1 1 755G--010-201
202 630 102 7395 PIN,LOCATE 1 1 1 755G--010-202
203 630 101 2155 LEVER(LOCATE NOTCH) 1 1 1 755G--010-203
204 630 101 2544 PIN,LOCATE 1 1 1 755G--010-204
205 630 102 7807 LEVER(STOPPER) 1 1 1 755G--010-205
206 630 102 7814 PIN,LOCATE 1 1 1 755G--010-206
207 630 102 7838 COLLAR 1 1 1 755G--010-207
208 630 108 9287 SPRING,TORSION 1 1 1 755G--010-208
209 630 002 2117 SPRING,COMP 1 1 1 755G--010-209
214 411 141 2806 WASHER SPR 3 2 2 2 755G--010-114
215 411 141 3902 WASHER V 3X7X0.5 2 2 2 755G--010-115
216 411 140 9905 NUT HEX 3 2 2 2 755G--010-116
217 411 141 0307 NUT HEX 4 1 1 1 755G--010-034
218 411 141 2905 WASHER SPR 4 1 1 1 755G--010-035
219 411 141 4008 WASHER V 4X9X0.8 1 1 1 755G--010-036
0301-002
32
テープフィーダ TAPE FEEDER
PF-1210,1211,1212 PF-1210,1211,1212

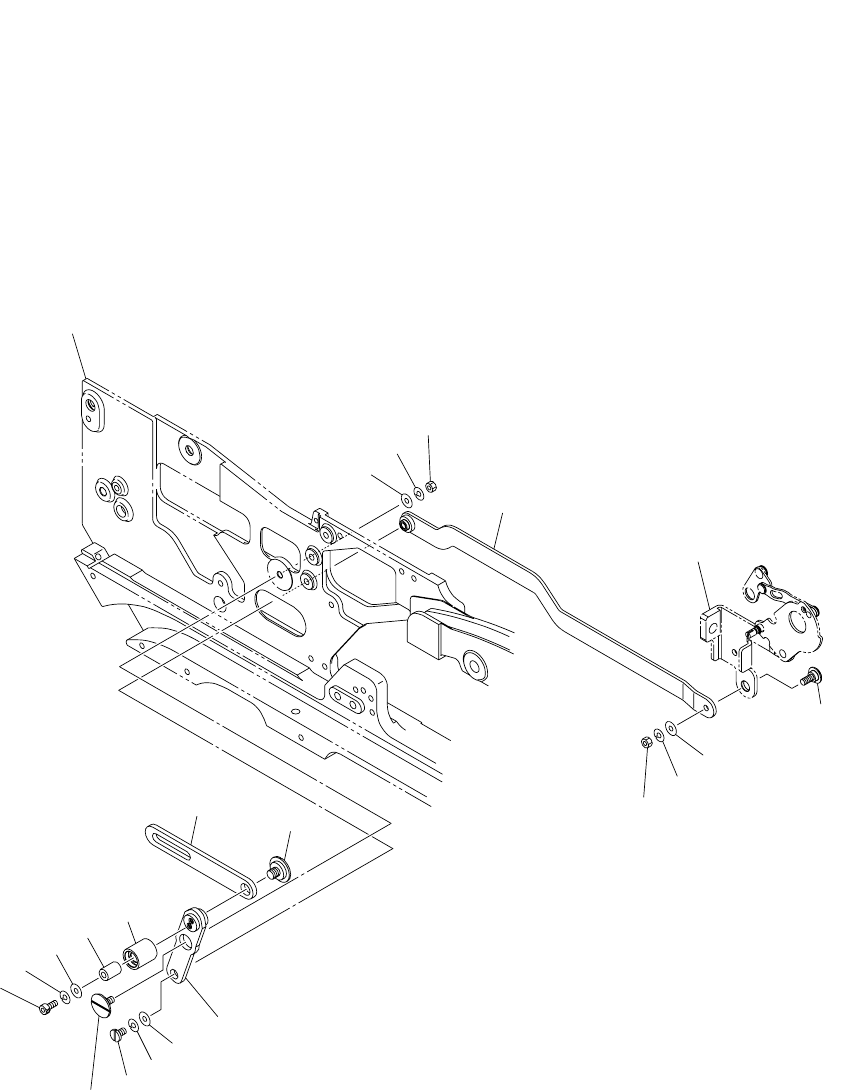

Fig. G-4 巻取りリンク部 Winding Link Section
See Fig.G-2
Key No.108
See Fig.G-1
Key No.1
321
320
319
303
301
321
320
322
Fig.G-4
321
321
320
320
304
306
310
318
315
316
317
305
