0301-002 35 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE G-5 PF-1210 PF-121 1 PF-1212 40 2 630 102 6145 PIN,LOCA TE 1 1 1 755G--010-402 40 4 630 102 7418 PIN,LOCA TE 1 1 1 755G--010-404 40 5 630 101 2506 COLLAR 1 1 …
0301-002
34
テープフィーダ TAPE FEEDER
PF-1210,1211,1212 PF-1210,1211,1212
Fig. G-5 サプレッサ部 Suppressor Section
See Fig.G-1
Key No.1
A
A
402
415
409
407
427
408
411
421
424
423
422
427
404
406
405
425
426
Fig.G-5
0301-002
35
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
G-5
PF-1210
PF-1211
PF-1212
402 630 102 6145 PIN,LOCATE 1 1 1 755G--010-402
404 630 102 7418 PIN,LOCATE 1 1 1 755G--010-404
405 630 101 2506 COLLAR 1 1 1 755G--010-405
406 630 102 7333 LEVER 1 1 1 755G--010-406
407 630 102 7357 HOOK 1 1 1 755G--010-407
408 630 101 2490 PIN,LOCATE 1 1 1 755G--010-408
409 630 116 5301 ASSY,LEVER 1 755G--010-409
409 630 116 5318 ASSY,LEVER 1 755H--010-409
409 630 102 6558 ASSY,LEVER 1 755J--010-409
411 630 002 8720 SPRING,TENSION 1 1 1 755G--010-411
415 411 001 0003 RING E 4 1 1 1 755G--010-415
421 630 110 6007 PLATE 1 1 1 755G--010-421
422 630 012 3791 BOLT,HEX-SCT 2 2 2 755G--010-422
423 411 141 6606 WASHER SPR 2.5 2 2 2 755G--010-423
424 411 141 5708 WASHER F 2.5X5X0.5 2 2 2 755G--010-424
425 411 141 2806 WASHER SPR 3 1 1 1 755G--010-114
426 411 140 9905 NUT HEX 3 1 1 1 755G--010-116
427 411 000 9304 RING E 2 2 2 2 755G--010-119
0301-002
36
テープフィーダ TAPE FEEDER
PF-1210,1211,1212 PF-1210,1211,1212

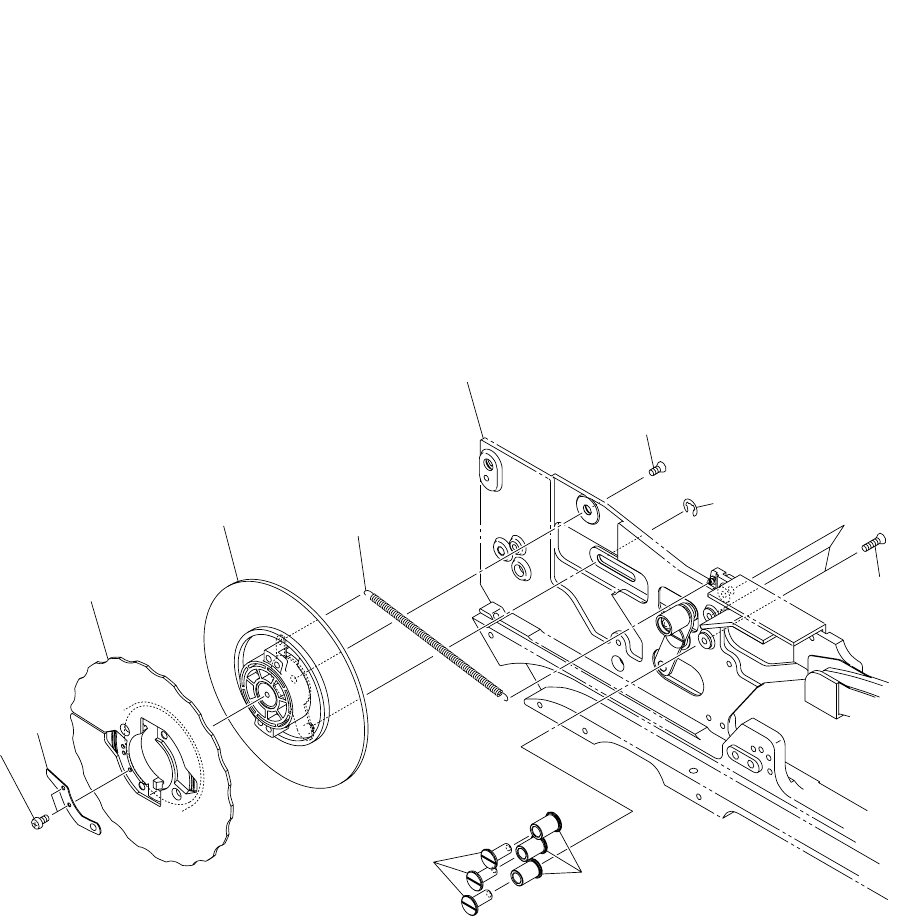

Fig. G-6 カバーテープ巻取り部 Cover Tape Winding Section
502
501
516
505
507
515
508
517
528
See Fig.G-1
Key No.1
Fig.G-6
509
