0301-002 38 テープフィーダ T APE FEEDER PF-1210,121 1,1212 PF-1210,121 1,1212 Fig. G-8 クランプ部 Clamp Section 715 708 702 See Fig.G-1 Key No.1 701 707 71 1 709 719 713 710 712 A A 704 703 706 714 705 Fig.G-8 B B 720 717 723 722 71…
0301-002
37
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
G-6
PF-1210
PF-1211
PF-1212
501 630 110 8629 DISK(REEL DRIVE) 1 1 1 755G--010-501
502 630 116 6599 SPRING,TENSION 1 1 1 755G--010-502
505 630 093 0511 ASSY,DISK 1 1 1 755G--010-505
507 630 039 3309 SPRING,FLAT 1 1 1 755G--010-507
508 630 102 7036 PIN,LOCATE 3 3 3 755G--010-508
509 630 102 7029 ROLLER 3 3 3 755G--010-509
515 630 037 3042 MACHINE SCREW(TAP PAN2X5) 2 2 2 755G--010-515
516 630 101 1547 MACHINE SCREW 1 1 1 755G--010-516
517 411 140 7109 SCR FLT 3X12 3 3 3 755G--010-517
528 411 000 9809 RING E 3 1 1 1 755G--010-118
0301-002
38
テープフィーダ TAPE FEEDER
PF-1210,1211,1212 PF-1210,1211,1212

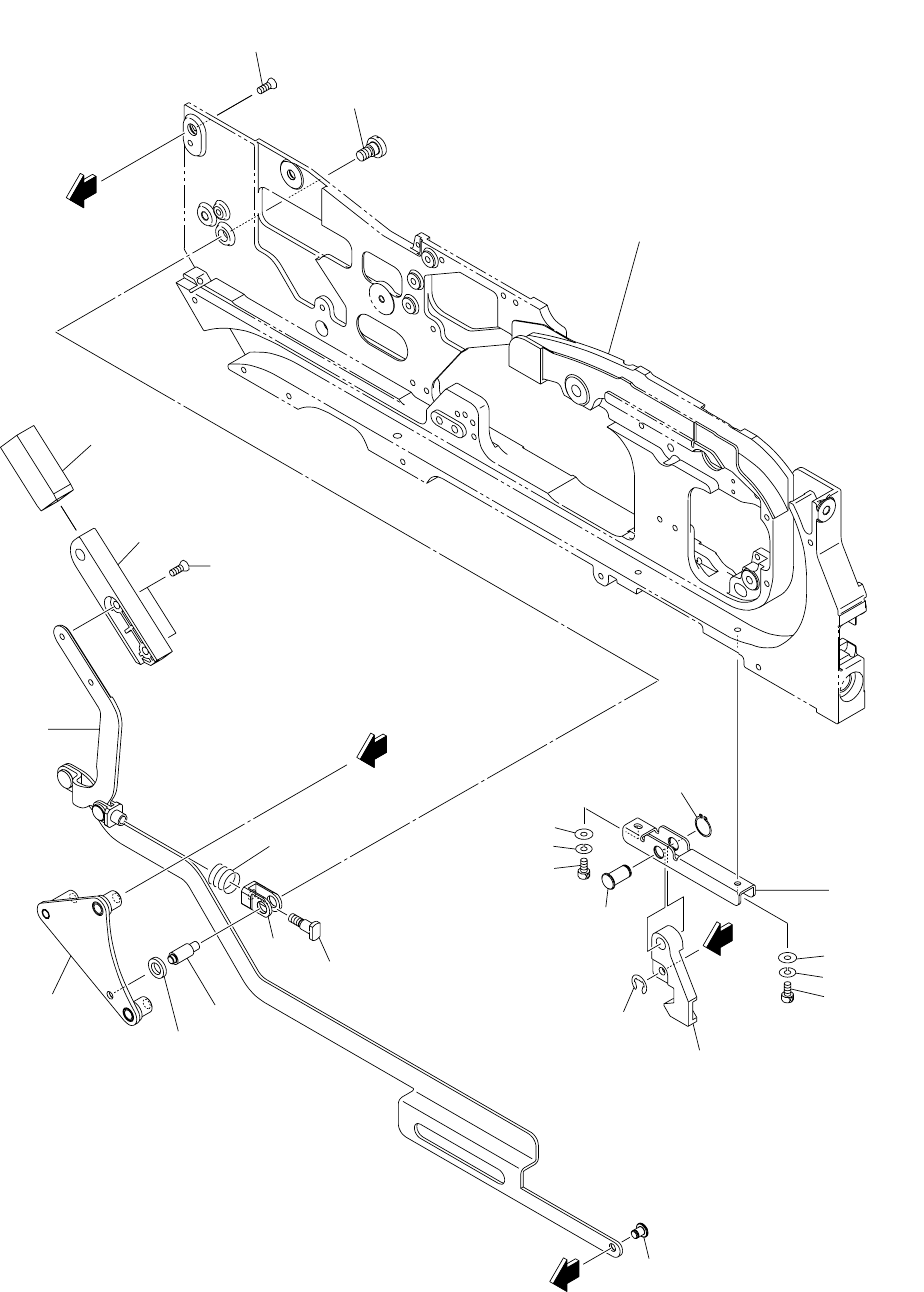

Fig. G-8 クランプ部 Clamp Section
715
708
702
See Fig.G-1
Key No.1
701
707
711
709
719
713
710
712
A
A
704
703
706
714
705
Fig.G-8
B
B
720
717
723
722
718
723
722
718
0301-002
39
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
G-8
PF-1210
PF-1211
PF-1212
701 630 096 0273 ASSY,PLATE 1 1 1 755G--010-701
702 630 101 2735 PIN,LOCATE 1 1 1 755G--010-702
703 630 101 2728 PIN,LOCATE 1 1 1 755G--010-703
704 630 101 2797 WASHER 1 1 1 755G--010-704
705 630 101 2148 BLOCK 1 1 1 755G--010-705
706 630 101 2711 PIN,GUIDE 1 1 1 755G--010-706
707 630 096 3236 ASSY,LEVER 1 1 1 755G--010-707
708 630 104 9397 GRIP 1 1 1 755G--010-708
709 630 101 2469 SHAFT 1 1 1 755G--010-709
710 630 101 2056 LEVER 1 1 1 755G--010-710
711 630 101 2476 SHAFT 1 1 1 755G--010-711
712 630 101 2063 BLOCK 1 1 1 755G--010-712
713 411 016 0203 RING E 2.5 1 1 1 755G--010-713
714 630 094 9261 SPRING,COMP 1 1 1 755G--010-714
715 630 050 7744 TUBE,WIRING 1 GRAY 755G--010-715
715 630 105 1383 TUBE,WIRING 1 ORANGE 755H--010-715
715 630 105 1390 TUBE,WIRING 1 GREEN 755J--010-715
717 411 002 4307 SCR FLT 5X10 1 1 1 755G--010-717
718 630 000 7510 BOLT,HEX-SCT 2 2 2 755G--010-718
719 630 001 0558 RING 1 1 1 755G--010-719
720 411 108 7103 SCR FLT 3X10 2 2 2 755G--010-720
722 411 141 2806 WASHER SPR 3 2 2 2 755G--010-114
723 411 141 3902 WASHER V 3X7X0.5 2 2 2 755G--010-115
