0301-002 44 テープフィーダ T APE FEEDER PF-1610 PF-1610 Fig. L-1 フレーム部 Frame Section 33 33 5 8 51 6 39 3 35 37 38 40 40 50 10 1 33 7 17 22 16 43 49 42 50 49 45 18 13 99 98 97 34 35 36 21 19 20 22 Fig.L-1 12 40 57 56 21 11 4 41
0301-002
43

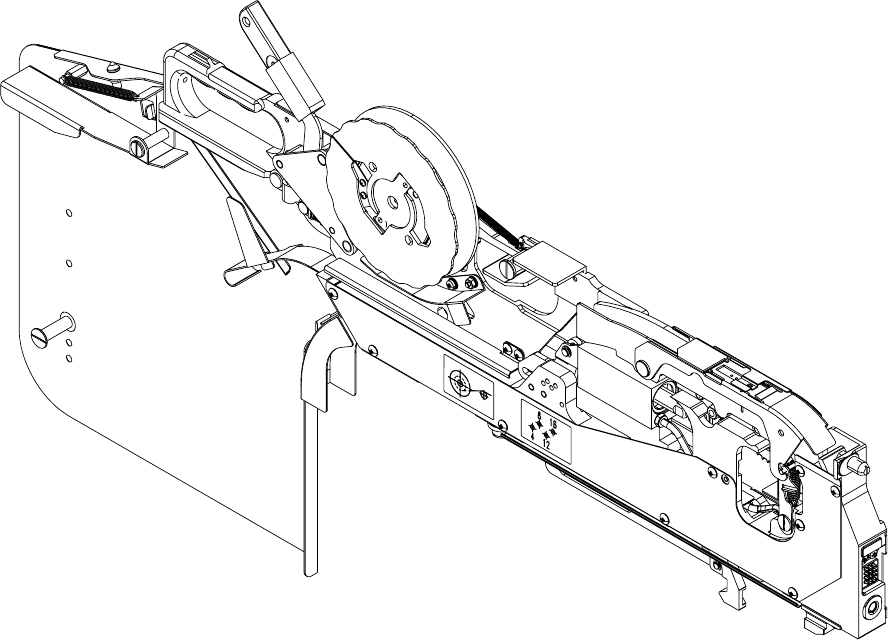

Fig. L テープフィーダ TAPE FEEDER
PF-1610 PF-1610
0301-002
44
テープフィーダ TAPE FEEDER
PF-1610 PF-1610

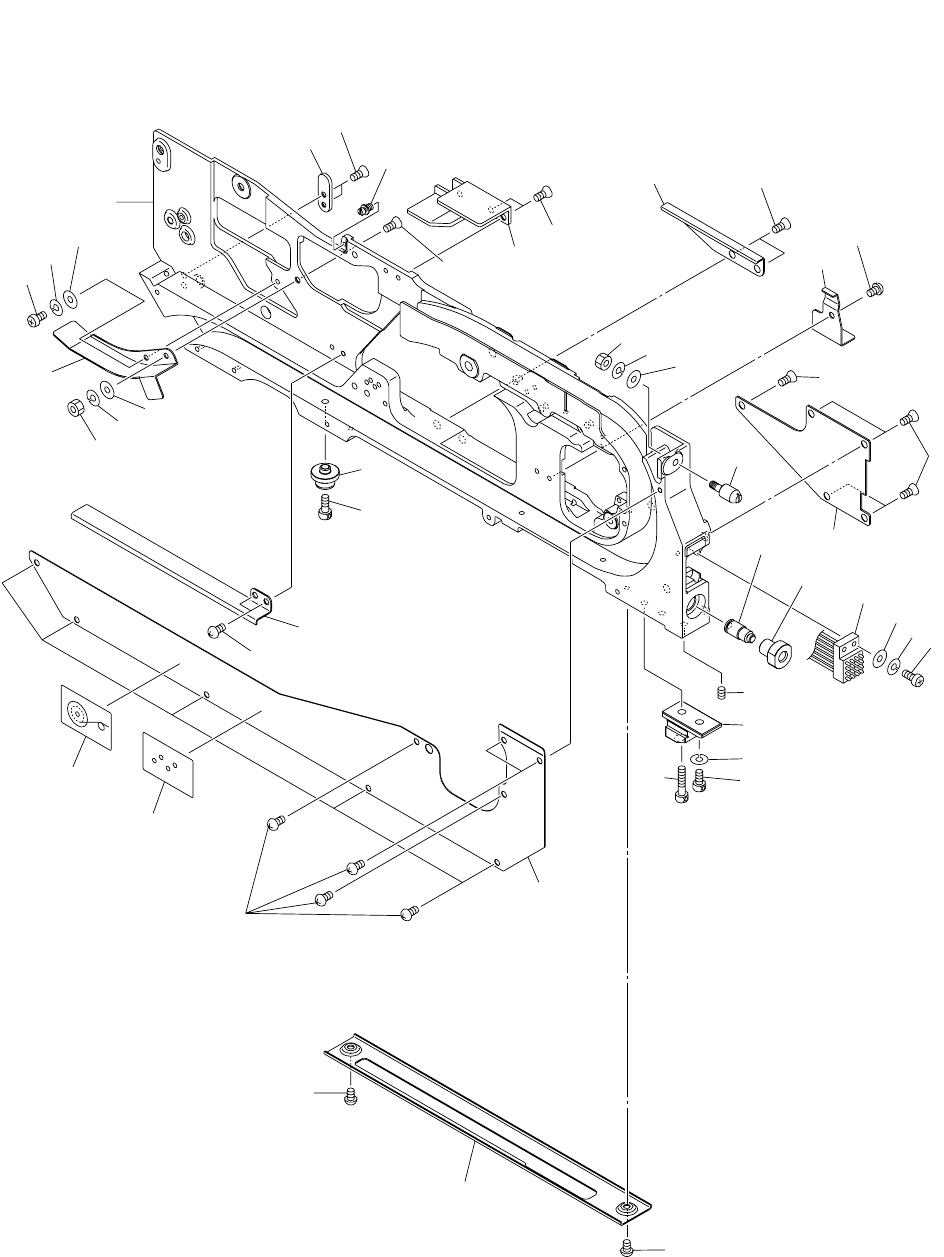

Fig. L-1 フレーム部 Frame Section
33
33
5
8
51
6
39
3
35
37
38
40
40
50
10
1
33
7
17
22
16
43
49
42
50
49
45
18
13
99
98
97
34
35
36
21
19
20
22
Fig.L-1
12
40
57
56
21
11
4
41
0301-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
45
L-1
PF-1610
1 630 101 4074 FRAME(CASSETTE BODY) 1 755L--010-001
3 630 103 0791 BLOCK 1 755L--010-003
4 630 101 2865 PIN,LOCATE 1 755L--010-004
5 630 101 2483 PIN,LOCATE 1 755L--010-005
6 630 101 2650 CONNECTING FITTING 1 755L--010-006
7 630 101 2070 PLATE 1 755L--010-007
8 630 101 2575 COVER 1 755L--010-008
10 630 101 4296 GUIDE 1 755L--010-010
11 630 101 2629 COVER 1 755L--010-011
12 630 101 4210 COVER 1 755L--010-012
13 630 101 4227 COVER 1 755L--010-013
16 630 103 2214 BRACKET 1 755L--010-016
17 630 103 0616 HOOK 1 755L--010-017
18 630 098 3579 PIPE FITTINGS 1 755L--010-018
19 630 103 2740 COVER 1 755L--010-019
20 630 110 1972 COVER 1 755L--010-020
21 411 147 6808 SCR TRS 3X5 3 755L--010-021
22 411 152 4202 SCR FLT 3X4 4 755L--010-022
33 411 002 2600 SCR FLT 3X6 7 755L--010-033
34 411 141 0307 NUT HEX 4 1 755L--010-034
35 411 141 2905 WASHER SPR 4 2 755L--010-035
36 411 141 4008 WASHER V 4X9X0.8 1 755L--010-036
37 630 000 7664 BOLT,HEX-SCT 1 755L--010-037
38 630 000 7633 BOLT,HEX-SCT 1 755L--010-038
39 630 000 8920 SET SCREW 1 755L--010-039
40 411 050 5004 SCR TRS 3X6 11 755L--010-040
41 630 000 7657 BOLT,HEX-SCT 1 755L--010-041
42 411 041 8908 SCR PAN 3X6 1 755L--010-042
43 411 034 7208 SCR FLT 3X8 1 755L--010-043
45 411 140 9905 NUT HEX 3 1 755L--010-116
49 411 141 2806 WASHER SPR 3 2 755L--010-114
50 411 141 3902 WASHER V 3X7X0.5 2 755L--010-115
51 630 112 7729 CORD 1 755L--010-051
56 630 108 6026 NAME PLATE,INDEX 1 755L--010-056
57 630 108 7665 NAME PLATE,INDEX 1 755L--010-057
97 411 040 6202 SCR PAN 3X10 2 755L--010-097
98 411 086 4408 WASHER SPR 3 2 755L--010-098
99 411 119 1909 WASHER V 3X7X0.5 2 755L--010-099
