0301-002 50 テープフィーダ T APE FEEDER PF-1610 PF-1610 Fig. L-4 巻取りリンク部 Winding Link Section 301 See Fig.L-2 Key No.108 317 302 316 318 Fig.L-4
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
49
L-3
PF-1610
201 630 102 6503 ASSY,SPROCKET 1 755L--010-201
202 630 101 2513 PIN,LOCATE 1 755L--010-202
203 630 101 2162 LEVER(LOCATE NOTCH) 1 755L--010-203
204 630 101 2544 PIN,LOCATE 1 755L--010-204
209 630 002 2117 SPRING,COMP 1 755L--010-209
214 411 141 2806 WASHER SPR 3 1 755L--010-114
215 411 141 3902 WASHER V 3X7X0.5 1 755L--010-115
216 411 140 9905 NUT HEX 3 1 755L--010-116
217 411 141 0307 NUT HEX 4 1 755L--010-034
218 411 141 2905 WASHER SPR 4 1 755L--010-035
219 411 141 4008 WASHER V 4X9X0.8 1 755L--010-036
0301-002
50
テープフィーダ TAPE FEEDER
PF-1610 PF-1610

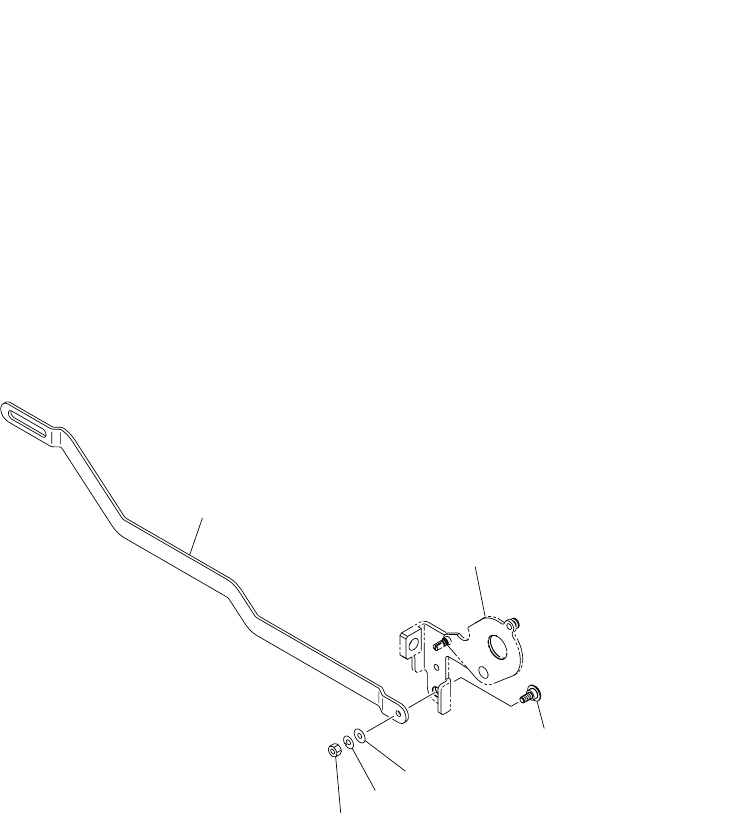

Fig. L-4 巻取りリンク部 Winding Link Section
301
See Fig.L-2
Key No.108
317
302
316
318
Fig.L-4
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
51
L-4
PF-1610
301 630 104 4255 PIN,LOCATE 1 755L--010-301
302 630 101 4166 LINK 1 755L--010-302
316 411 141 2806 WASHER SPR 3 1 755L--010-114
317 411 141 3902 WASHER V 3X7X0.5 1 755L--010-115
318 411 140 9905 NUT HEX 3 1 755L--010-116
