P-217-001e - 第56页
01 12-001 54 テープフィーダ T APE FEEDER PF-1610 PF-1610 Fig. L-6 カバーテープ巻取り部 Cover T ape Winding Section 501 See Fig.L-1 Key No.1 502 516 517 528 508 509 505 506 526 526 507 515 Fig.L-6
0301-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
53
L-5
PF-1610
401 630 110 7264 ASSY,LEVER 1 755L--010-401
402 630 101 4098 PIN,LOCATE 1 755L--010-402
404 630 101 4081 PIN,LOCATE 1 755L--010-404
405 630 101 2506 COLLAR 1 755L--010-405
406 630 101 4067 LEVER 1 755L--010-406
407 630 101 2780 HOOK 1 755L--010-407
408 630 101 2490 PIN,LOCATE 1 755L--010-408
411 630 002 8720 SPRING,TENSION 1 755L--010-411
415 411 001 0003 RING E 4 1 755L--010-415
421 630 110 6007 PLATE 1 755L--010-421
422 630 012 3791 BOLT,HEX-SCT 2 755L--010-422
423 411 141 6606 WASHER SPR 2.5 2 755L--010-423
424 411 141 5708 WASHER F 2.5X5X0.5 2 755L--010-424
425 411 141 2806 WASHER SPR 3 1 755L--010-114
426 411 140 9905 NUT HEX 3 1 755L--010-116
427 411 000 9304 RING E 2 2 755L--010-119
0112-001
54
テープフィーダ TAPE FEEDER
PF-1610 PF-1610

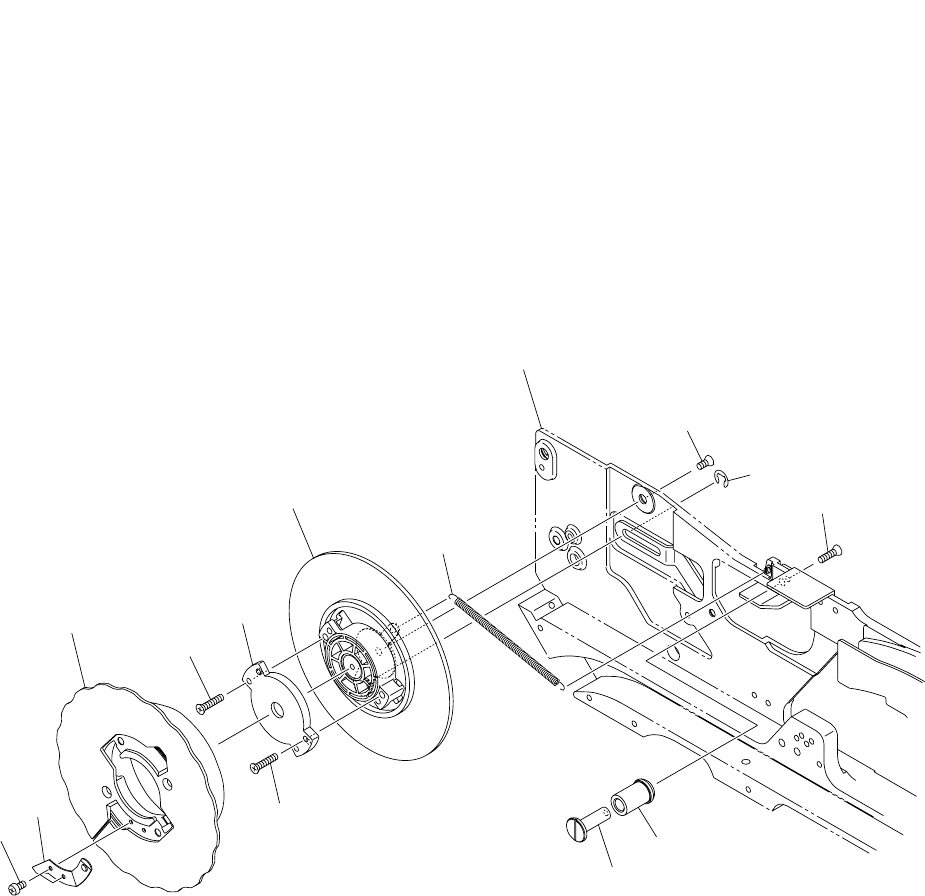

Fig. L-6 カバーテープ巻取り部 Cover Tape Winding Section
501
See Fig.L-1
Key No.1
502
516
517
528
508
509
505
506
526
526
507
515
Fig.L-6
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
55
L-6
PF-1610
501 630 110 8629 DISK(REEL DRIVE) 1 755L--010-501
502 630 103 0609 SPRING,TENSION 1 755L--010-502
505 630 093 5998 ASSY,DISK 1 755L--010-505
506 630 094 3887 SPACER 1 755L--010-506
507 630 039 3309 SPRING,FLAT 1 755L--010-507
508 630 101 4104 PIN,LOCATE 1 755L--010-508
509 630 101 4111 ROLLER 1 755L--010-509
515 630 037 3042 MACHINE SCREW(TAP PAN2X5) 2 755L--010-515
516 630 101 1547 MACHINE SCREW 1 755L--010-516
517 411 108 7103 SCR FLT 3X10 1 755L--010-517
526 411 162 2809 SCR FLT 3X16 2 755L--010-526
528 411 000 9809 RING E 3 1 755L--010-118
