01 12-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 91 V-4 PF-3210 30 1 630 104 4262 PIN,LOCA TE 1 755V--010-301 30 2 630 107 3057 LINK 1 755V--010-302 31 2 630 107 3071 PIN,GUIDE 1 755V--010-312 3 16 411 14 1 2 …
0301-002
90
テープフィーダ TAPE FEEDER
PF-3210 PF-3210

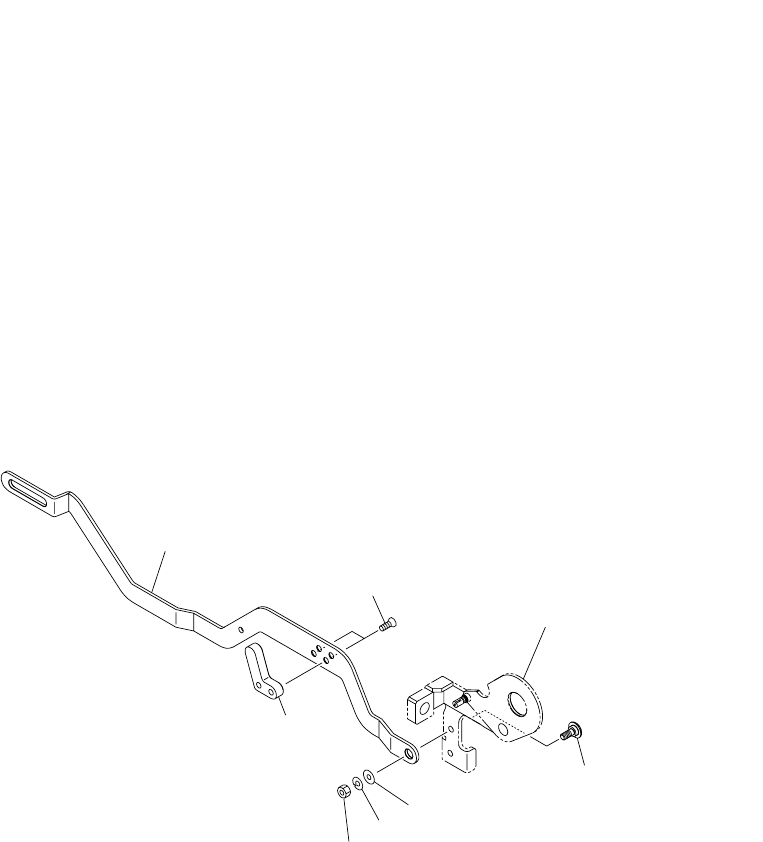

Fig. V-4 巻取りリンク部 Winding Link Section
301
See Fig.V-2
Key No.108
317
312
320
302
316
318
Fig.V-4
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
91
V-4
PF-3210
301 630 104 4262 PIN,LOCATE 1 755V--010-301
302 630 107 3057 LINK 1 755V--010-302
312 630 107 3071 PIN,GUIDE 1 755V--010-312
316 411 141 2806 WASHER SPR 3 1 755V--010-114
317 411 141 3902 WASHER V 3X7X0.5 1 755V--010-115
318 411 140 9905 NUT HEX 3 1 755V--010-116
320 411 002 2600 SCR FLT 3X6 2 755V--010-033
0301-002
92
テープフィーダ TAPE FEEDER
PF-3210 PF-3210

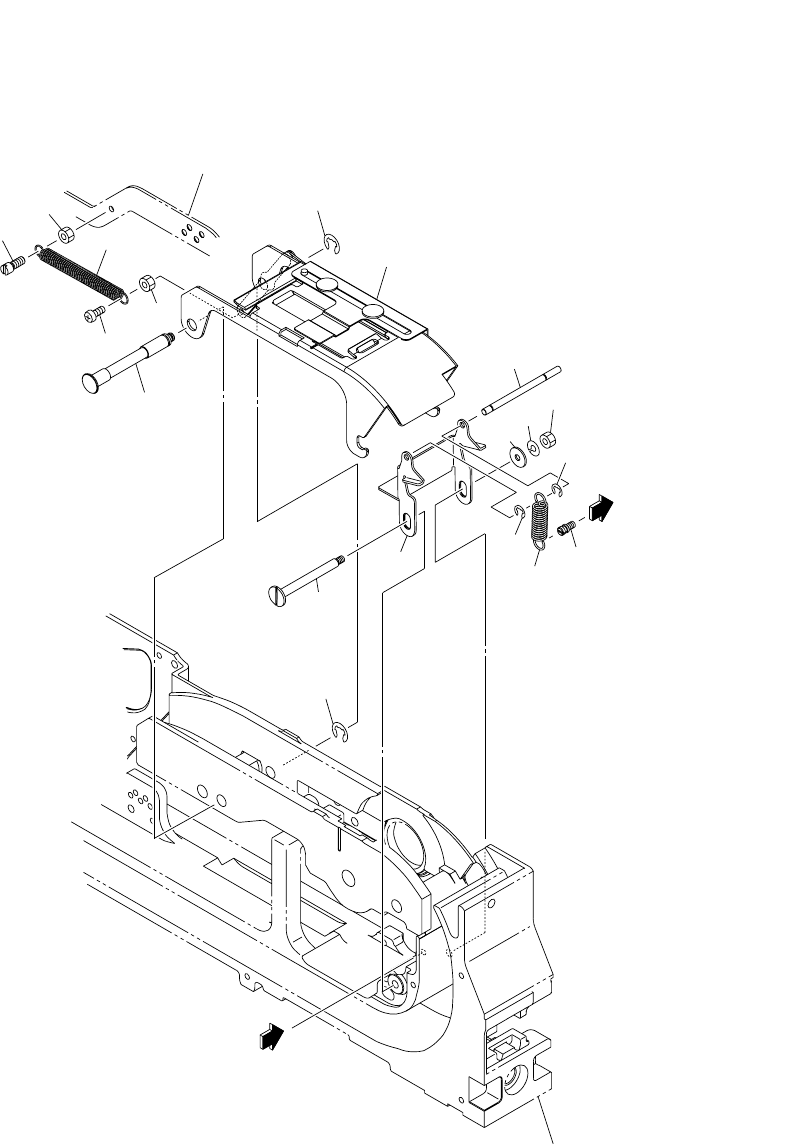

Fig. V-5 サプレッサ部 Suppressor Section
402
407
405
425
406
426
427
427
411
See Fig.V-1
Key No.1
408
A
401
404
A
415
414
428
429
426
412
426
See Fig.V-4
Key No.302
Fig.V-5
