P-217-001e - 第95页
01 12-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 93 V-5 PF-3210 40 1 630 103 6274 ASSY ,LEVER 1 755V--010-401 40 2 630 107 3040 PIN,LOCA TE 1 755V--010-402 40 4 630 103 6359 PIN,LOCA TE 1 755V--010-404 40 5 63…
0301-002
92
テープフィーダ TAPE FEEDER
PF-3210 PF-3210

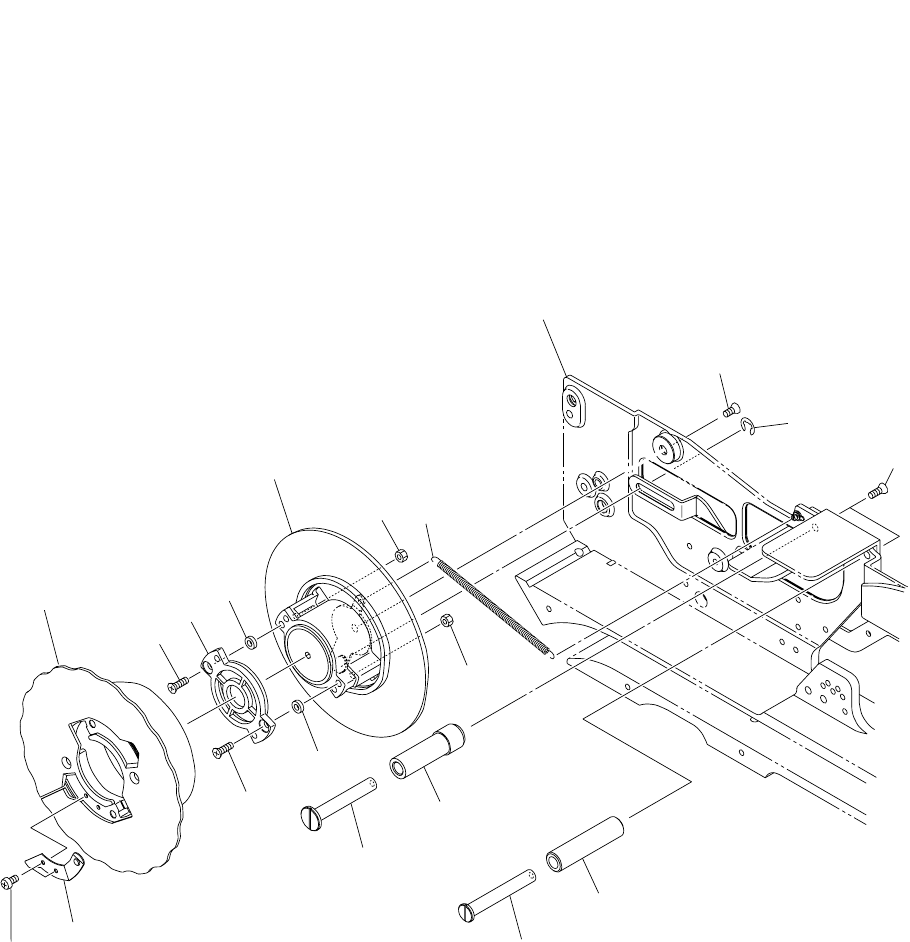

Fig. V-5 サプレッサ部 Suppressor Section
402
407
405
425
406
426
427
427
411
See Fig.V-1
Key No.1
408
A
401
404
A
415
414
428
429
426
412
426
See Fig.V-4
Key No.302
Fig.V-5
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
93
V-5
PF-3210
401 630 103 6274 ASSY,LEVER 1 755V--010-401
402 630 107 3040 PIN,LOCATE 1 755V--010-402
404 630 103 6359 PIN,LOCATE 1 755V--010-404
405 630 101 2506 COLLAR 1 755V--010-405
406 630 103 6335 LEVER 1 755V--010-406
407 630 103 6342 HOOK 1 755V--010-407
408 630 101 2490 PIN,LOCATE 1 755V--010-408
411 630 002 8720 SPRING,TENSION 1 755V--010-411
412 630 107 3002 HOOK 1 755V--010-412
414 630 001 8448 SPRING,TENSION 1 755V--010-414
415 411 001 0003 RING E 4 1 755V--010-415
425 411 141 2806 WASHER SPR 3 1 755V--010-114
426 411 140 9905 NUT HEX 3 3 755V--010-116
427 411 000 9304 RING E 2 2 755V--010-119
428 411 000 9809 RING E 3 1 755V--010-118
429 411 041 7208 SCR PAN 3X5 1 755V--010-045
