SIPLACE „Head Verification“
Bedienungsanleitung Ausgabe 01/2015
10
2.2.3 Auswahl Messungen – Selection of measurements

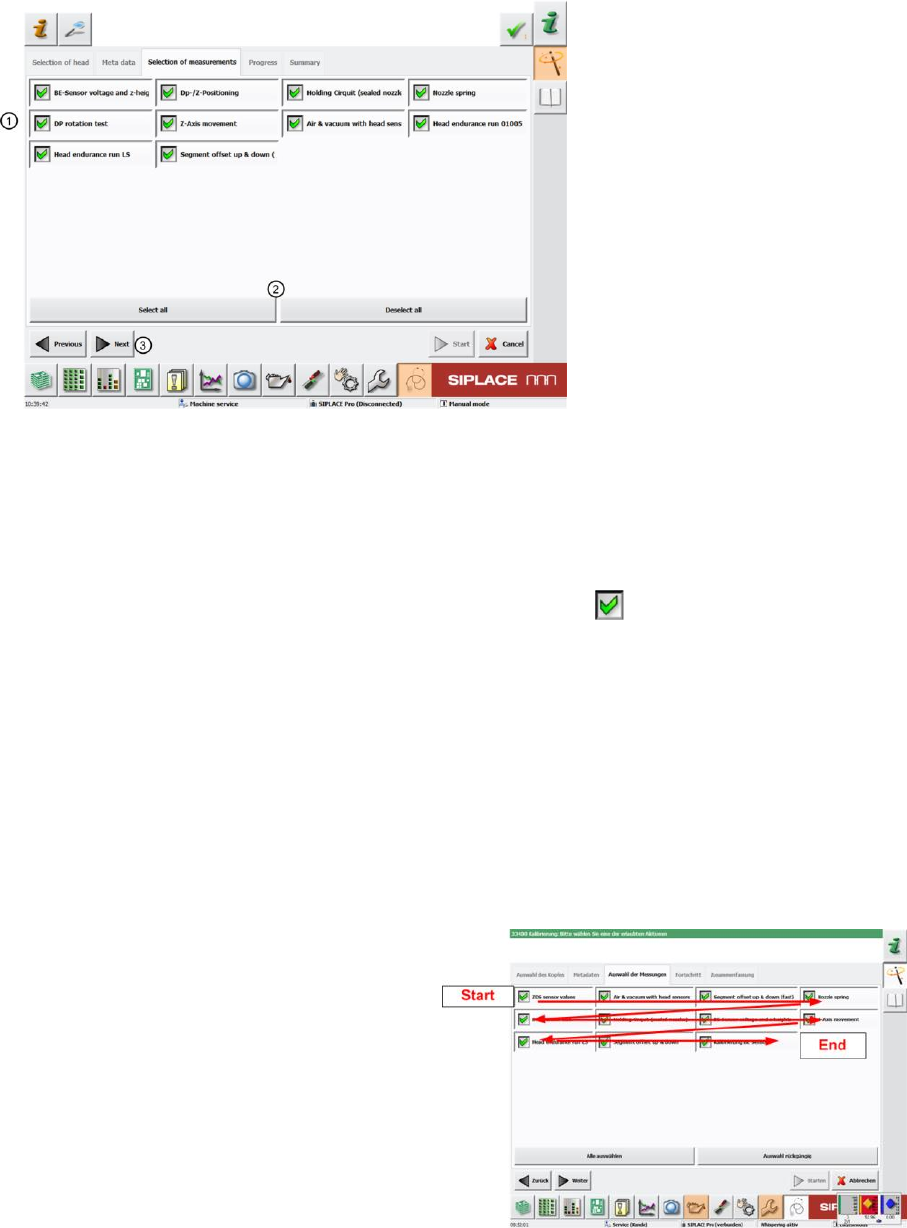

Abbildung 3: Auswahl Messungen am Beispiel CPP
Bei „Selection of measurements“ sieht man alle Messungen im Rahmen der „Head Verification“, die
für den zuvor ausgewählten Kopftyp möglich sind.
In unserem Bespiel sind die möglichen Messungen für einen CPP-Kopf gezeigt.
Im Menü „Selection of Measurements“ hat man eine Übersicht über alle einzelnen Messungen (1).
Ob diese aktiviert sind, kann man am grünen Haken sehen.
Man kann einzelne Messungen separat auswählen, indem man die Häkchen aktiviert oder deaktiviert.
Man kann aber auch alle Messungen aktivieren oder deaktivieren (2) mit den Buttons
„Select all“ -> alle Messungen aktiv
oder
„Deselect all“ -> alle Messungen deaktiviert.
Standardmäßig sind alle Messungen aktiviert!
Generell wird eine vollständige „Head Verification“ mit allen Messungen empfohlen, da nur dann eine
zuverlässige Aussage über den Gesamtzustand des Kopfes getroffen werden kann.
Die Messungen werden dann in der Sequenz
„Reihe für Reihe, von links oben nach rechts
unten“
durchlaufen.
Danach „Next“ (3) drücken, um zum nächsten
Menüpunkt „Übersicht Messungen und
Fortschritt“ (oder „Progress“) zu gelangen.
SIPLACE „Head Verification“
Bedienungsanleitung Ausgabe 01/2015
11
2.2.4 Übersicht Messungen und Fortschritt - Progress

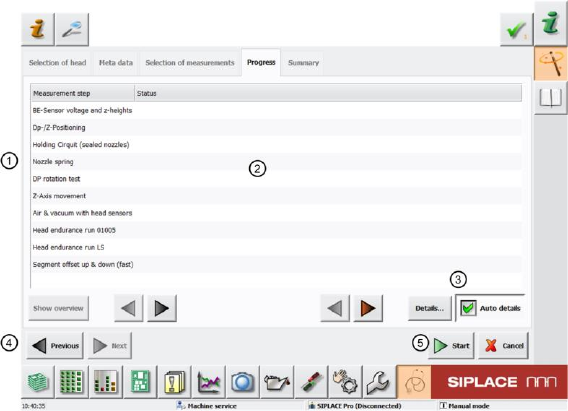

Abbildung 4: Übersicht Messungen und Fortschritt
Im Menü „Progress“ kann man folgende Informationen sehen:
1. Unter „Measurement Step“ werden alle angewählten Messungen aufgelistet
2. Im Status würde man bei einer laufenden Messung den Fortschritt sehen. Wenn die Messung
beendet wurde, würde hier ein „grüner Hacken für OK“ oder ein „rotes Kreuz für NOK“
erscheinen!
3. Button „Auto details“ standardmäßig aktiviert
„Auto details“ aktiviert -> In der GUI wird immer die das aktuelle Ergebnis angezeigt, sobald
neue Messwerte ermittelt werden. Man kann während einer laufenden Messung mithilfe der
Pfeiltasten (schwarz / rot) durch schon abgeschlossene Messungen navigieren, während im
Hintergrund die aktuelle Messung fortgeführt wird.
4. Mit den Buttons „Previous“ kann man zum vorherigen Menü „Selection of Measurements“
wechseln, um eine erneute Auswahl zu treffen.
5. Durch Drücken des „Start“-Buttons (5) wird die Messung gestartet und die Software wechselt
zum „Measurement Step“ BE-Sensor voltage and z-heights (in unserem Beispiel)
SIPLACE „Head Verification“
Bedienungsanleitung Ausgabe 01/2015
12
2.2.5 Während der Messung - Progress
Nach dem Drücken des „Start“-Buttons wechselt die Maschine automatisch in den Messmodus und
arbeitet sequenziell die unter „Selection of Measurements“ (Kapitel 4.2.3) angewählten Messungen
ab.
Im Folgenden ist ein Beispiel zu sehen, wie das Bild in der GUI während der Messung ausschaut.

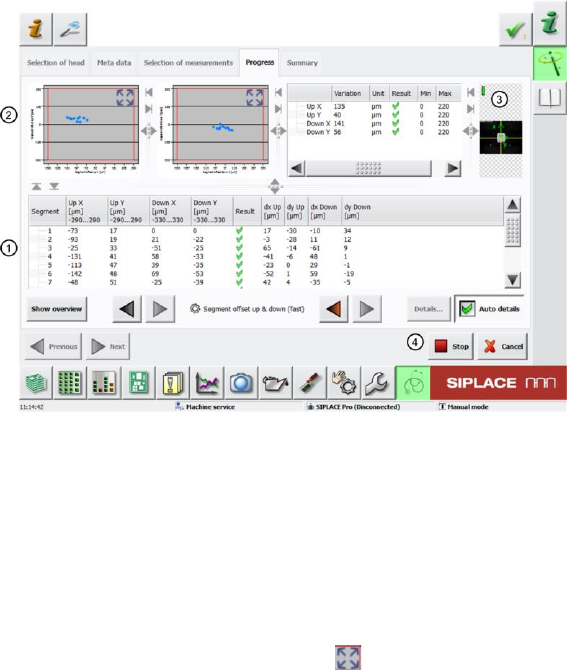

Abbildung 5: Während der Messung
Im Fenster (1) wird angezeigt, welches Segment vermessen wurde und welches Ergebnis die
einzelnen Teilmessungen haben. Zudem kann man auch sehen, ob die Messung für dieses Segment
erfolgreich war (OK grüner Hacken / NOK rotes X).
Die Diagramme (2) visualisieren Ergebnisse der einzelnen Teilmessungen.
Durch Anwahl des Extrahier-Buttons wird das Diagramm vergrößert und man kann an den
Diagrammbalken sehen, welche Messwerte abgebildet werden.
Falls bei der Messung ein Bildeinzug mit der Kamera (LP oder BE) gemacht wird, kann man das
Livebild (3) sehen. Dies ist aber nicht bei jeder Messung der Fall!
Falls die Messung unter- oder abgebrochen werden soll, kann man dies mithilfe des „Stop“-Buttons (4)
machen.
Die Messung bricht nicht unmittelbar ab, die angefangene Sequenz für ein Segment wird noch
abgearbeitet.
Nach dem Stop wechselt der Button in „Continue“ und man kann die Messung wieder starten. Die
Teilmessung startet komplett neu, und setzt nicht an der Abbruchposition fort.
Im Falle eines Notstops sind die Stop-Taste und/oder die Nothalt-Taste zu betätigen, da der „Stop“-
Button zu träge ist!
