2.2.6 Ende der Messung – Ergebnis

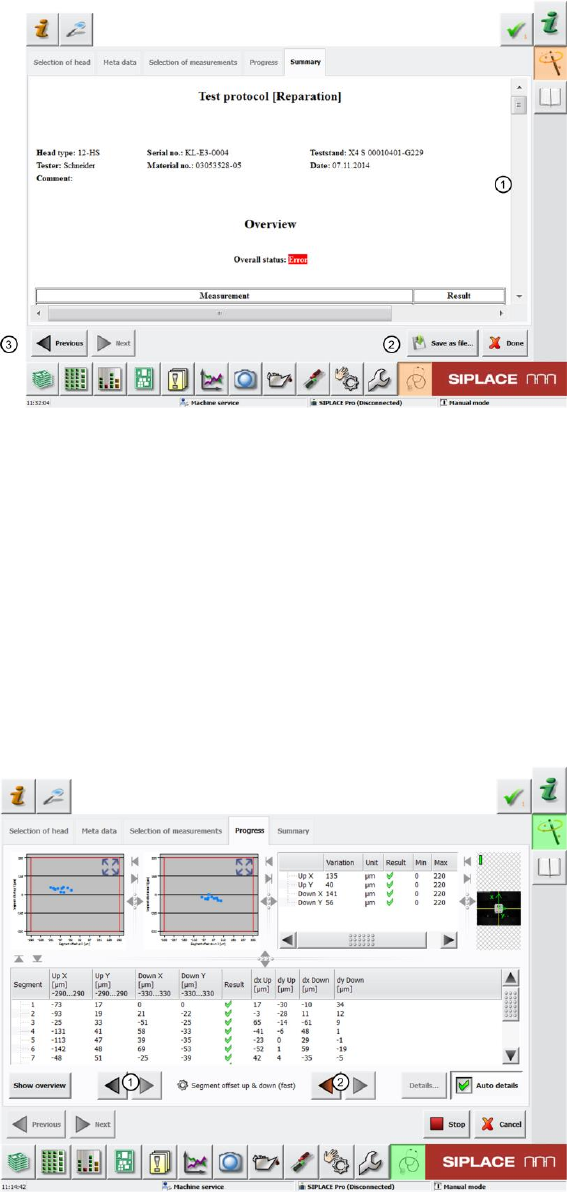

Abbildung 6: Ende der Messung – Ergebnis
Nach Abschluss aller Messungen, erfolgt automatisch das Menü „Summary“ und das
Ergebnisprotokoll (1) für die gesamten Messungen wird angezeigt.
Unter Overview werden alle kopfrelevanten Daten und der „Overall Status“ angezeigt.
Konnte für einen Messschritt eine Teilmessung nicht erfolgreich beendet werden, wird die
gesamt Messungen als fehlerhaft (Error) ausgegeben.
Mit dem Button „Save as File“ (2) kann das Ergebnis als PDF Datei unter einem frei wählbaren
Speicherort gespeichert werden. Der Messablauf kann über den „Done“-Button beendet werden, das
Ergebnis wird gelöscht und alle Messwerte gehen verloren.
Mit dem Button „Previous“ (3) kann wieder in das vorherige Menü „Progress“ gewechselt werden. In
diesem Menü kann man dann die einzelnen Messergebnisse nochmals detailliert anschauen, wie
unter Punkt 4.2.5 beschrieben.
Abbildung 7: Scroll durch Ergebnisse
Wenn man nun wieder im „Progress“ Menü ist, kann man mithilfe der Pfeiltasten (1) zwischen den
einzelnen Messergebnissen navigieren. Mithilfe der roten Pfeile (2) navigiert man direkt zu den
Messungen, welche einen Fehler haben. Falls die Gesamtmessung ohne Fehler verlaufen ist, bleiben
die roten Pfeile inaktiv.
SIPLACE „Head Verification“
Bedienungsanleitung Ausgabe 01/2015
14
3 Voraussetzungen für „Head Verification“
3.1 Vorbereitende Tätigkeiten
Führt man die „Head Verification“ systematisch in seiner Fertigung durch, so empfiehlt es sich,
komplette Magazine mit den notwendigen Pipettentypen vorzubereiten. Die Umrüstzeit für den PPW
kann somit reduziert werden.
3.2 Hinweis bei Vakuumpumpenbetrieb
Dies ist überwiegend bei Köpfen des Typs CP20P der Fall, da diese Köpfe standardmäßig mit
Vakuumpumpe funktionieren.
3.3 Hinweis zu deaktivierten Segmenten
Hinweis bei deaktivierten Segmenten (Disable/Not in Use):
Wurden Segmente deaktiviert, so lässt auch die „Head Verification“ diese Segmente aus. Die
Messungen werden an den deaktivierten Segmenten nicht durchgeführt.
Jedoch erscheint bei jeder Messung ein Fehler (rotes Kreuz), da Messwerte fehlen.
Segment 1 darf jedoch nicht deaktiviert werden, dieses Segment ist für eine generelle Funktion des
Kopfes notwendig.
Die restlichen Segmente dürfen deaktivierte Segmente (Disable/Not in Use) beinhalten.
Achtung:
Bei Maschinen, die in einem Bearbeitungsbereich mit Vakuumpumpe ausgestattet sind, muss man
folgendes berücksichtigen.
Da das Vakuum nicht mehr am Kopf erzeugt wird, sondern mit einer Vakuumpumpe für den
kompletten Bearbeitungsbereich, beeinflusst jegliche Öffnung im geschlossenen
Vakuumpumpensystem die Vakuumwerte negativ.
Bei Maschinen, die mit einer Vakuumpumpe ausgestattet sind, wird empfohlen, dass das andere
Portal im Bearbeitungsbereich, an dem keine „Head Verification“ durchgeführt wird, folgende
Pipettenkonfiguration hat:
geschlossenen roten Vakuumpipetten (Vakuumsystem geschlossen optimale Lösung)
Pipetten mit einem kleinen Querschnitt, z.B. 4104 oder 4105 (geringe Öffnung durch
Pipettenquerschnitt Einfluss auf Vakuumsystem akzeptabel)
Dies bedeutet, dass man eventuell die doppelte Anzahl an geschlossenen roten Pipetten benötigt.
SIPLACE „Head Verification“
Bedienungsanleitung Ausgabe 01/2015
15
3.4 Übersicht Messungen CPP (20 min)
Für die Messungen werden folgende Tools benötigt:
12x Nozzletype 2057 03070280-01 (Kalibrierpipette)
12x Nozzletype 2069 03094135-01 (Vakuumpipette rot geschlossen)
2x Magazin für 2xxx Nozzle 03066107-01
1x Kalibrierteil CPP 03010565-01
Folgende Messungen werden bei der „Head Verification“ für einen CPP-Kopf durchgeführt:
Abbildung 8: Übersicht Messungen CPP
Folgende Messungen werden der Reihe nach abgearbeitet:
1. BE-Sensor voltage and z-heights Kapitel 6.1 (00:46 min)
2. DP-/Z-Positioning Kapitel 6.11 (00:56 min)
3. Holding Circuit (sealed nozzle) Kapitel 6.2 (00:06 min)
4. Nozzle spring Kapitel 6.3 (01:09 min)
5. DP rotation test Kapitel 6.12 (01:57 min)
6. Z-Axis movement Kapitel 6.4 (05:30 min)
7. Air & vacuum with head sensors Kapitel 6.6 (01:15 min)
8. Head endurance run 01005 Kapitel 6.7 (03:05 min)
9. Head endurance run LS Kapitel 6.8 (02:37 min)
10. Segment offset up & down (fast) Kapitel 6.9 (02:17 min)
Die angegebenen Zeiten können abweichen, sie dienen nur als Richtwert. Falls die Messungen als
Einzelmessung (nicht im „Select all“-Modus) durchgeführt werden, können längere Scriptladezeiten
(ca. 1 min) die Einzelmessung verzögern!
