Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE 1 0919I021 STOCKER_BLOCK 1 2091908020-001 2 0919I022 PLA TE 1 2091908020-002 3 221J1002 SPRING_PIN 2 2091908020-003 4 222N0067 SPRING_TENSION 1 2091908020-004 5 226J1958 M…

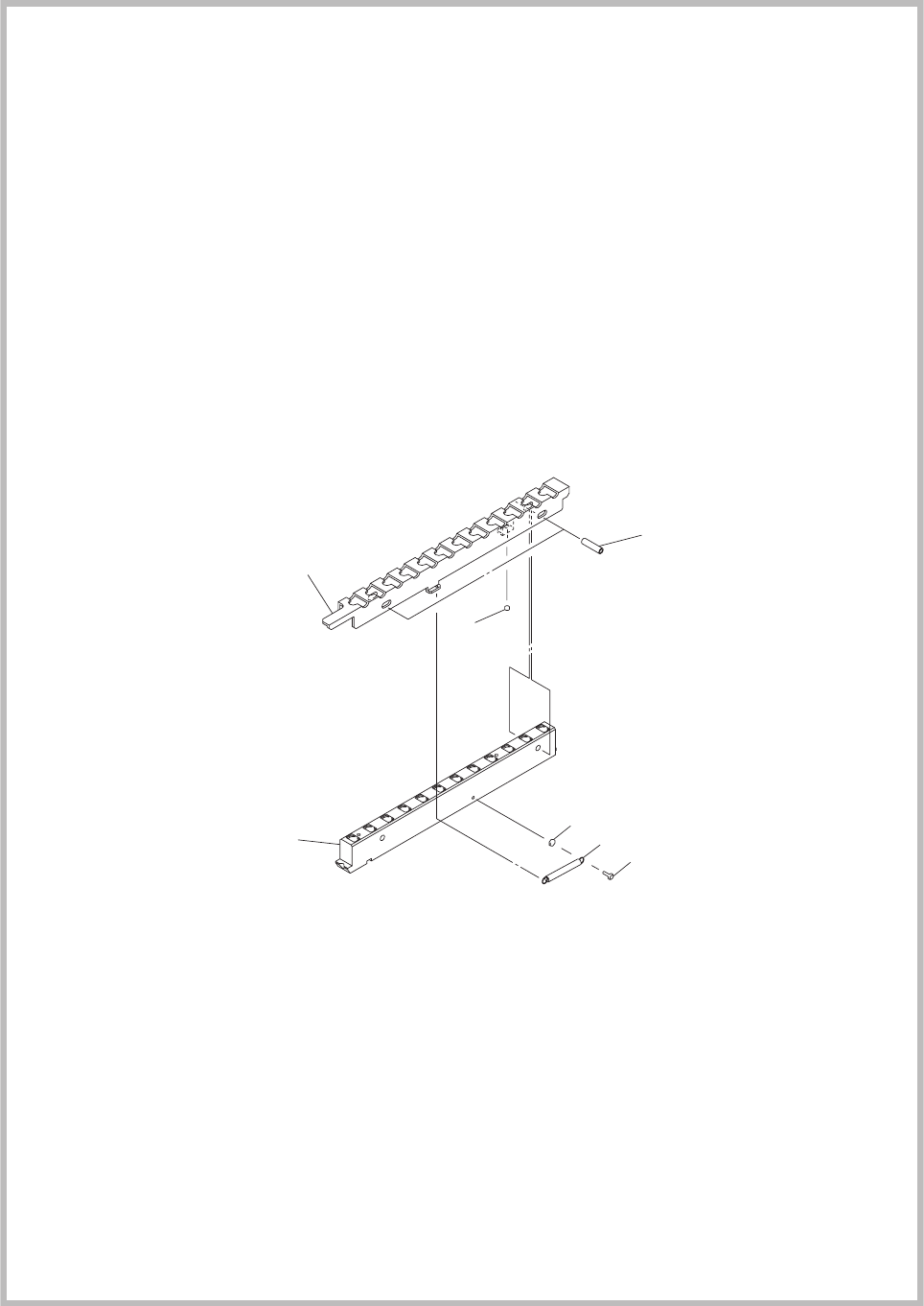

Fig. A2-1
ノズルストッカ交換部
Nozzle Stocker Changing Section
1010-001
5
4
1
3
2
7
6
Fig. A2 MR12
ノズルストッカ
MR12
NOZZLE STOCKER
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
1 0919I021 STOCKER_BLOCK 1 2091908020-001
2 0919I022 PLATE 1 2091908020-002
3 221J1002 SPRING_PIN 2 2091908020-003
4 222N0067 SPRING_TENSION 1 2091908020-004
5 226J1958 MECH PARTS(MAGNET) 1 2091908020-005
6 221DA002 MACHINE SCREW 1 2091908020-006
7 221FA001 NUT_HEX 1 2091908020-007
Fig. A2
1010-001
Fig. A2-1
GS-NH150

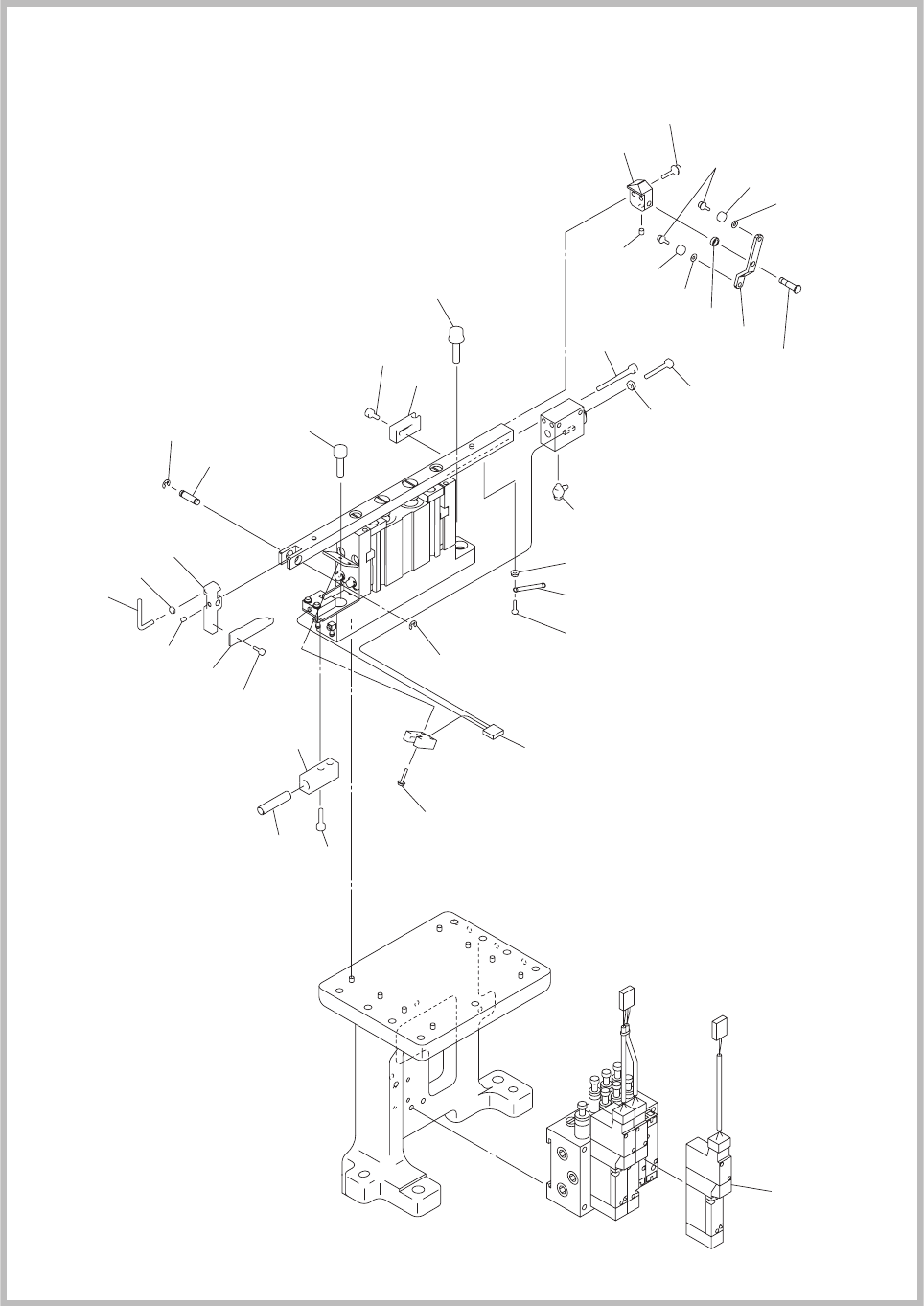

Fig. A2-2
ノズルストッカ駆動部
Nozzle Stocker Driving Section
1010-001
1 13
1 15
1 16
1 12
1 14
101
1 10
104
1 1 1
1 17
137
131
128
105
109
106
109
131
107
108
124
123
122
144
135
136
13 5
132
133
138
128
125
126
127
132
120
121
145
129
130
131
102
134
120
139
Fig. A2 MR12
ノズルストッカ
MR12
NOZZLE STOCKER
