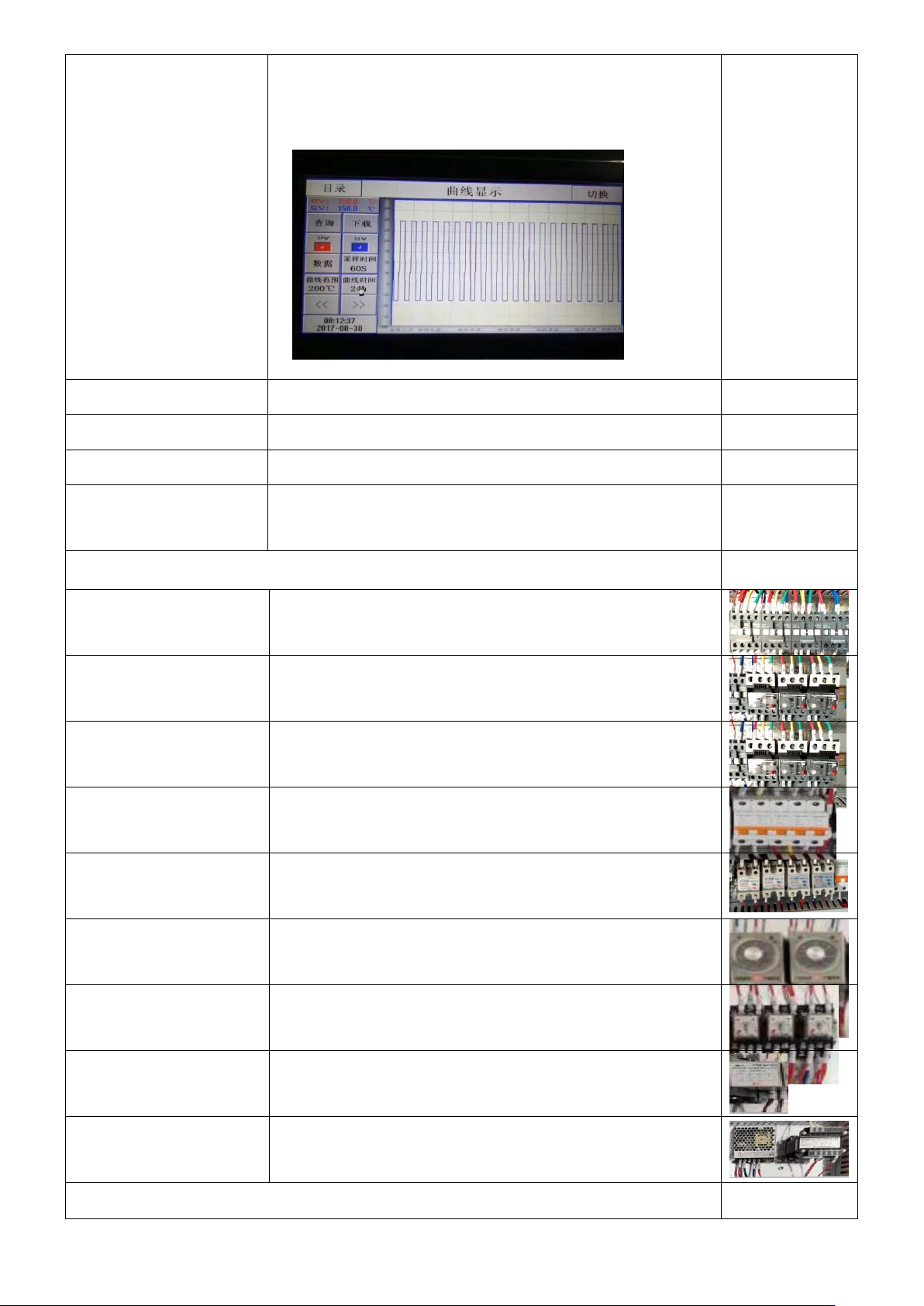

8.11 曲线图及数据记录方
式
具有带电池保护的 RAM，可保存设备的设定值，采样值及采
样时刻的时间；曲线记录周期可设定 30~60sec，最大记忆时
间储存 90 天历史曲线，历史数据（当采样时）。
8.12 断电记忆功能
可设定断电恢复模式为：热起/冷起/停止。
8.13 预约开机功能
可随意设定开机时间，打开电源后时间到机台自动运行。
8.14 软件使用环境
简体中文 Windows2000或简体中文 Windows XP 操作系统。
8.15 控制电路主要元器件
控制线路主要零部件均为优质品牌，详细精单见主要材料表
9、电路系统
备注
9.1 接触器
采用法国施耐德，故障率少，性能稳定，使用寿命长
9.2 热继电器
采用法国施耐德，故障率少，性能稳定，使用寿命长
9.3 欠逆相保护器
采用瑞士佳乐，故障率少，性能稳定，使用寿命长
9.4 电源开关
采用正泰，故障率少，性能稳定，使用寿命长
9.5 固态继电器
采用台湾阳明，性能稳定，使用寿命长
9.6 时间继电器
用于调节压缩机启动时间，这样能充分的发挥好压缩机的性能
9.7 中间继电器
用于控制各系统的启动
9.8 项序保护
用于调节项序的顺序
9..9 变压器、直流电源
用于电能转换的电器设备，它可以把电压、电流的交流电能转
换成相同频率的另一种电压、电流的交流电能和直流电能
10、保护功能
备注
1.测试品超温（高温、低温）保护（独立，面板上可设定）
2.附有无熔丝短路断路器保护开关
3.加热器超温超载保护开关
4.压缩机超载过热
5.压缩机高低压及缺油保护
6.系统过电流/欠压保护装置
7.控制回路限流保护
8.控制器自诊定故障显示
9.电源欠逆相保护、漏电、短路保护
10．负载短路保护
11.安全接地线端子
13.空气调节通道极限超温
14.风机电机过热或超载保护
11、其它部件
备注
11.1 标配
1.试品架 2 套
2.设备安装手册、使用维护手册、操作手册
12、使用条件
备注
1.环境温度：-5℃~+28℃；
2.相对湿度：≤85%RH；
3.大气压力：80kPa~106kPa
4.周围无强烈振动
5.设备电源：（注意不含测试电源）
5.1 接电源 380V AC(±10%)，三相五线
5.2 最大有效功率：约 22.0KW
5.3 最大工作电流：约 32A
6. 频率：50 ±0.5HZ
7.地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘
附近没有强电磁辐射源
13、主要材料表
名称
品牌
规格
产地
备注
13.1 结构部份
外箱材质
烤漆
中国
内箱材质
304 不锈钢
中国
循环马达
台湾三越
台湾
13.2 制冷部份
压缩机
泰康
全封闭式
法国
冷凝器
兴玥
铝合金翅片式
中国
蒸发器
兴玥
定制
中国
板式换热器
高力
定制
台湾
油分离器
法斯克
AW 系列
中国
高低压开关
合力
HLP
中国
干燥器
艾默生
EK 系列
美国
电磁阀
鹭宫
NEV 系列
日本
膨胀阀
丹佛斯
TS 系列
丹麦
冷媒及耗材
霍尼韦尔
R404A+R23
美国
13.3 控制部份
控制器
自主研发
7 寸触摸屏
中国
传感器
虹伟
PT100
中国
电源开关
正泰
漏电保护型
中国
接触器
施耐德
LC 系列
法国
加热器
飞阳
定制
中国
热继电器
施耐德
LRE12N
法国
欠逆相保护器
嘉乐
DRA51CM
瑞士
超温保护
台湾东南
50~300 度
台湾
