5.2 循环马达 台湾三越低压异 步马达 5.3 风轮 多翼离心式循环 风扇，耐 高低温铝合金叶 片 6 、冷冻系统 备注 6.1 制冷方式 采用复叠式 制冷模式 6.2 压缩机 采用法国泰康制 冷压缩机 （贰台复叠式 制冷） 。 效率高、 寿命 长而享誉世界制 冷行业， 尤其是 压缩机的设计 ， 高效率和节能 的象征。 6.3 制冷系统模式 展示图 6.4 制冷剂 非氟环保 HFC R404a+R 23

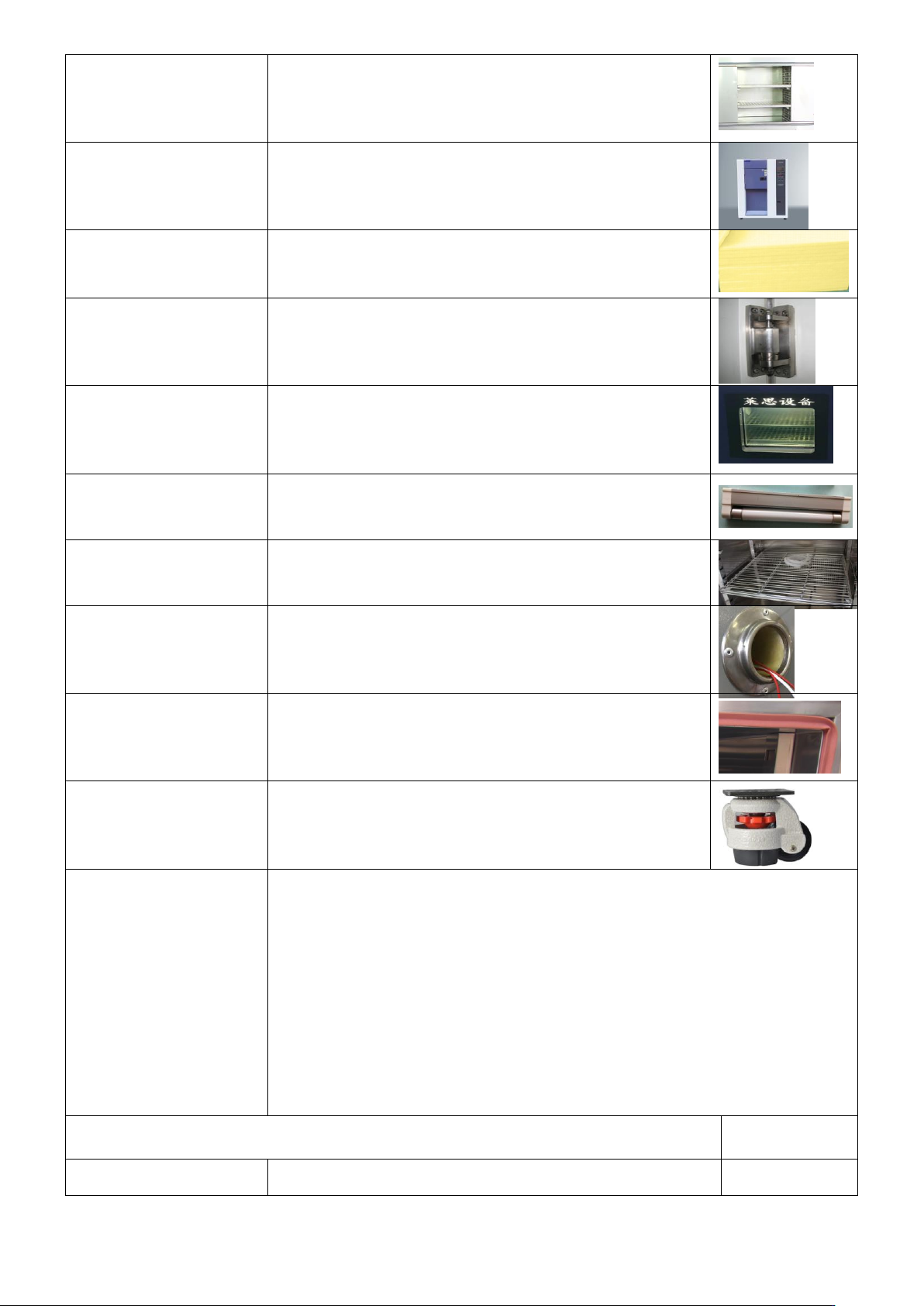

4.1 内箱材质
SUS#304 优质不锈钢板，所有接缝 TIG 连续焊接，确保长
期试验后不出现泄漏现象。
4.2 外箱材质
冷轧钢板烤漆
4.3 保温材质
100mm 硬质聚氨脂泡沫及玻璃棉，耐燃防火,符合环境要求。
4.4 箱门
铰链式左单开门，为了防止低温试验时门框和门的边沿凝露
或结霜，门框和门的边沿设置有电热除霜装置。
4.5 观察窗
单开门上附有发热防汗 3 层真空大型玻璃观察窗口，任何试
验时，表面无结霜及凝露现象。
4.6 照明装置
11W/AC220V 1 个安装在窗口上，防爆防潮。
4.7 试料置物架
不锈钢 SUS304#可调整间距置物轨道 2 组，格栅置物架 2
片。每层承重 30kg。样品架可根据需要调节上下的位置。
4.8 测试孔
机体配Φ50mm 孔 1 个，软塞和孔盖各 1 只。可供外接测试
电源线或信号线使用。
4.9 密封
试验箱的大门密封采用硅橡胶条，耐高低温，抗老化，密封
性能良好。
4.10 脚轮
机器底部采用 4 组高质量可固定式万向活动轮（方便移动）
及平水脚杯（调整机身平衡）。
4.11 制造特点
3D 全参数建模，智慧高效；制造前会进行 PC 虚拟装配，确保功能完善无设计疏
漏；运动模拟、应力分析，确保设计合理性。
信道模块化---- 确保制造一致性，保证批量性能稳定。
拼缝处理--- 涂日本进口耐高低温密封胶及增加不锈钢压条密封处理，确保设备
长期使用整体不变形，结构不漏气。
3S 制造管理工艺---- 在工厂按照固定科学工艺制造，确保效率高、质量稳定；避
免到客户现场制作，工艺流程不能保证，造成性能不稳定。
焊接、涂胶工艺图片
5、送风系统
备注
5.1 送风特点
由试验箱从右向左水平送风
5.2 循环马达
台湾三越低压异步马达
5.3 风轮
多翼离心式循环风扇，耐高低温铝合金叶片
6、冷冻系统
备注
6.1 制冷方式
采用复叠式制冷模式
6.2 压缩机
采用法国泰康制冷压缩机（贰台复叠式制冷）。效率高、寿命
长而享誉世界制冷行业，尤其是压缩机的设计，高效率和节能
的象征。
6.3 制冷系统模式展示图
6.4 制冷剂
非氟环保 HFC R404a+R23

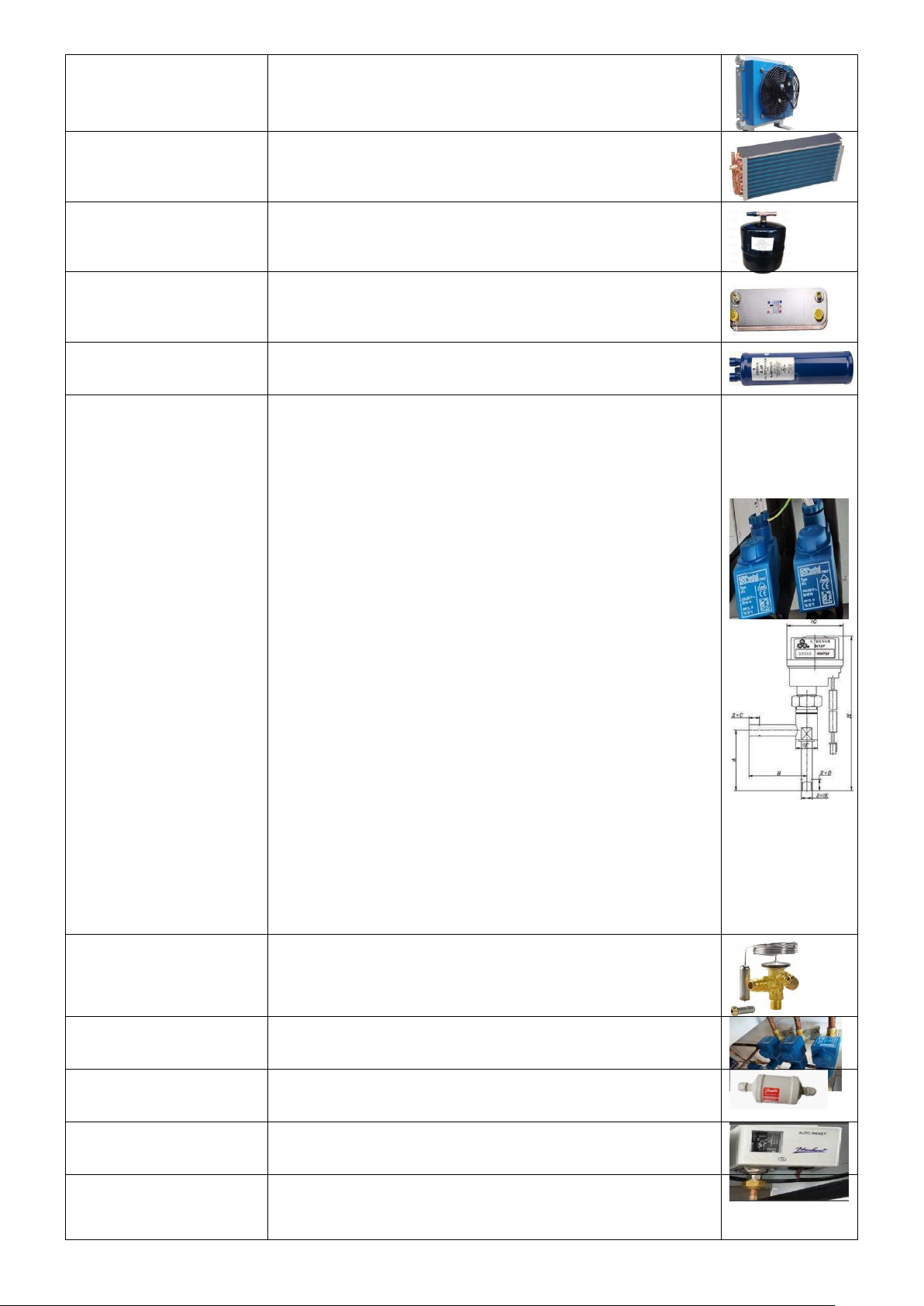

6.5 冷凝器
铝合金翅片式
6.6 蒸发器
高效多段式铝合金翅片蒸发器（翅片加厚型）
6.7 储液罐
采用台湾中力，用于缓解压缩机内部运行时的压力
6.8 热交换器
高效 ST 板式热交换器
6.9 油分离器
采用法斯克
6.10 电子膨胀阀
1）电子膨胀阀。冷媒流量伺服控制（即制冷不制热、制热不
制冷的“静平衡”技术）
2）电子膨胀阀作为一种新型的控制组件，早已经突破了节流
机构的概念，它是制冷系统智能化的重要环节，也是制冷系统
优化得以真正实现的重要手段和保证。
3）产品特点：
1.全封闭设计，步进电机驱动
2.极短时间内从全关到全开
3.高精确性，极长寿命
4.流量变化呈线性，宽广的冷量范围
5.连续的冷量调节，在制冷回路中无液锤现象
6.电机与阀合为一体，可靠性高，陶瓷材料的阀板和阀口部件
耐磨损
4）主要优点
1.实现制冷系统主动控制，而非原热力膨胀阀固定比例调节不
可控。可针对不同模式及工况提前及优化调整输出。
2.由于电子膨胀阀的死循环控制回馈前端是温度加压力双传感
器高响应直接控制，从而可以提供最佳的蒸发器供液量，使制
冷系统在更宽的工作范围均达到极佳的制冷能力输出。
3.节能：电子膨胀阀全范围的自我调整+主动适应调整制冷量
能力输出，使得系统更加节能。
原理示意图
6.11 膨胀阀
丹佛斯热力膨胀阀
6.12 电磁阀
日本鹭宫
6.13 其它附件
均为国际一线品牌优质产品（右图为：干燥过滤器）
6.14 压力表
采用合力，主要用于监测制冷剂的压力
6.15 除湿
由制冷系统冷冻除湿（箱内空气经过低于露点温度蒸发器，水
份析出）
