2-2 输入

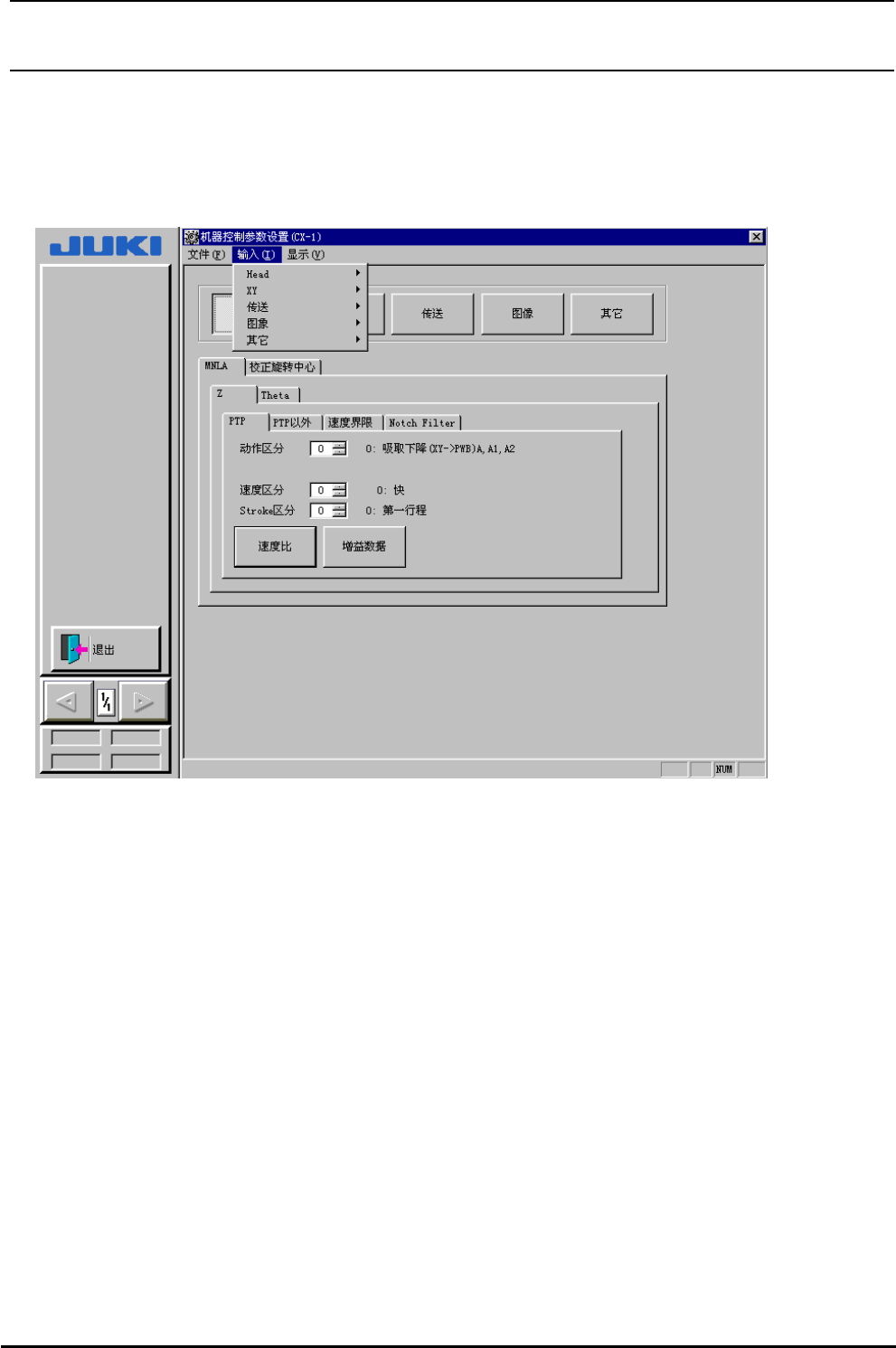

选择了菜单条的[入力]之后，就会显示出如图 2-2-1 所示的输入菜单。
输入菜单有[Head]、[XY]、[传送]、[图象]、[其它]5 各项目。
图 2-2-1 输入菜单
Rev2.00
机器控制参数
2-4
2-2-1 贴装头

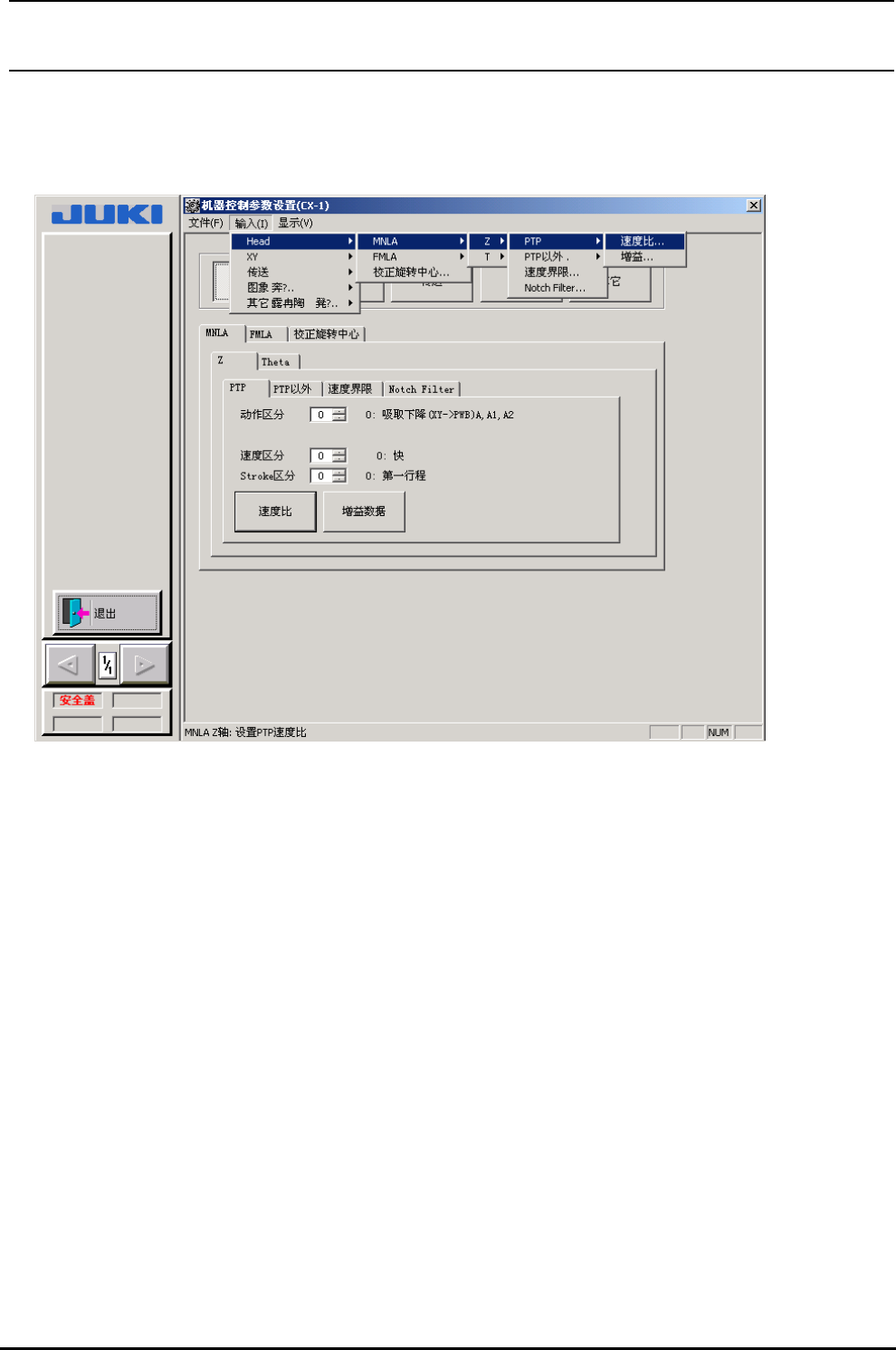

选择了[Head]之后，就会如图 2-2-2 所示显示出级联菜单。
图 2-2-2 贴装头菜单
（１）MNLA、FMLA（附带可选 R 贴装头时）
对每一种贴装头（MNLA、FMLA）进行Ｚ軸、θ 軸的设定。
（ａ） 进行Ｚ轴的 PTP 动作的速度比的设定。
（b） 进行Ｚ轴的 PTP 动作的增益的设定。
（c） 进行Ｚ轴的 PTP 以外的动作速度比的设定。
（d） 进行Ｚ轴的 PTP 以外的动作增益的设定。
（e） 进行Ｚ轴的速度限制呼出、分辨率的设定。
（f） 进行Ｚ轴的 Notch Filter 设定。
（g） 进行θ轴的 PTP 动作速度比的设定。
（h） 进行θ轴的 PTP 动作增益的设定。
(i) 进行θ轴的 PTP 以外的动作速度比的设定。
（j） 进行θ轴的 PTP 以外的动作增益的设定。
（k） 进行θ轴的速度限制呼出和分辨率的设定。
(l) 进行θ轴的 Notch Filter 设定。
注）附带可选 R 贴装头时，显示“F
MLA”。
（２）修正旋转中心
进行各种贴装头的各吸嘴旋转中心修正值的设定。
Rev2.00
机器控制参数
2-5
2-2-2 XY
选择了[XY]之后，就会如图 2-2-3 所示显示出级联菜单。
图 2-2-3 XY 菜单
（１）Ｘ、Ｙ
进行Ｘ轴、Ｙ轴的设定。
（ａ） 进行Ｘ轴的 PTP 动作的轴控制参数和移动结束触发器的设定。
（b） 进行Ｘ轴的 PTP 动作增益的设定。
（c） 进行Ｘ轴的 PTP 以外的动作的轴控制参数和结束触发器的设定。
（d） 进行Ｘ轴的 PTP 以外的动作增益的设定。
（e） 进行Ｘ轴的 Notch Filter 设定。
（f） 进行Ｙ轴的 PTP 动作的轴控制参数和移动结束触发器的设定。
（g） 进行Ｙ轴的 PTP 动作增益的设定。
（h） 进行Ｙ轴的 PTP 以外的动作的轴控制参数和结束触发器的设定。
（i） 进行Ｙ轴的 PTP 以外的动作增益的设定。
（j） 进行 YL 轴的 Notch Filter 设定。
（k） 进行 YR 轴軸的 Notch Filter 设定。
（２）XY 轴分辨率
进行１脉冲的Ｘ轴、Ｙ轴的分别率的设定。
