R e v 2 . 0 0 机器控制参数 4-62 注 1) 在“部品種”中选择了“ 255 （退出） ”之后，以后的项目不能编辑。 注 2) 在“部品種”中选择了 0 ～ 15 ，在“检查”中选择了“不检查”之后，以后的项目不能编辑。 注 3) 在“部品種”中选择了“ 3 （ PBGA,CBGA,FBGA ） ”之后， “台适用最大引脚间距”不能编辑。 注 4) 在 “部品種” 中选择了 “ 0 （ QFP,BQFP ） ” 、 “ …
Rev2.00
机器控制参数
4-61
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 各种元件的控制台 0 1023
参照(3) 各种元件
的控制台
2 元件 0 15
参照(4)各种元件
退出:255
3 检查
元件 0～5:检查,
6～15:不检查
4 台适用最大引脚间距
1/
100
mm
5
Fine,Middle,Broa
d,
每设定 Reserved
台适用最大球直径
1/
100
mm
6 电极光泽信息
通常(初期值),
有光泽(BGA 初期
值),
无光泽(暗)
7
激光强度
0 7 初期值:7
8 装置 AGC 修正值 0 5 初期值:3
9 测定方式
自动设定,
标准测定方式,
高精度测定方式
10
引脚元件的引脚前端高度测定
位置的距离
0.1
μm
0.01～3mm
初期值:1000
(0.1mm)
11 电极光亮值信息
0～4095
电极光泽信息:通常
初期值 40
设定范围 20～60.
电极光泽信息:
有光泽
初期值 50
设定范围 50～110,
电极光泽信息:
无光泽
初期值 15
设定范围 5～30
12
引脚元件的引脚间距与引脚宽
度的比例 (%)
% 初期值:40
13
引脚元件引脚长度和平面部分
的比例 (%)
% 初期值:50
14 球形元件与球直径的比例 (%) % 初期值:100
15
引脚间距或球直
径的参数
(Fine,Middle,Broa
d,
每设定
Reserved)
共面检测的判定值
0.1
μm
初期值:2000
(0.2mm)
Rev2.00
机器控制参数
4-62
注 1) 在“部品種”中选择了“255（退出）”之后，以后的项目不能编辑。
注 2) 在“部品種”中选择了 0～15，在“检查”中选择了“不检查”之后，以后的项目不能编辑。
注 3) 在“部品種”中选择了“3（PBGA,CBGA,FBGA）”之后，“台适用最大引脚间距”不能编辑。
注 4) 在“部品種”中选择了“0（QFP,BQFP）”、“1（TSOP）”、“2（SOP,TSOP2）”、“4（CON2,CONZ）”、
“5（CONN）”之后，“台适用最大球直径”不能编辑。
(3)各种元件的控制表
№ 类别 内 容
1 1～3 退出
4 QFP、BQFP
5～100 退出
101 SOP、TSOP2
2 102 QFP、BQFP
103 退出
3 104 TSOP
4 105 SOP、TSOP2
5 106 QFP、BQFP
6 107 PBGA、CBGA、FBGA
7 108 PBGA、CBGA、FBGA
109 退出
8 110 PBGA、CBGA、FBGA
111～
200
退出
9 201 CONN
10 202 CON2、CONZ
11 203 CON2、CONZ
12
204～
1023
退出
(4)元件种类
№ 类别 内 容
1 0 QFP,BQFP
2 1 TSOP
3 2 SOP,TSOP2
4 3 PBGA,CBGA,FBGA
5 4 CON2,CONZ
6 5 CONN
7 6～15 预备
8 255 退出
Rev2.00
机器控制参数
4-63

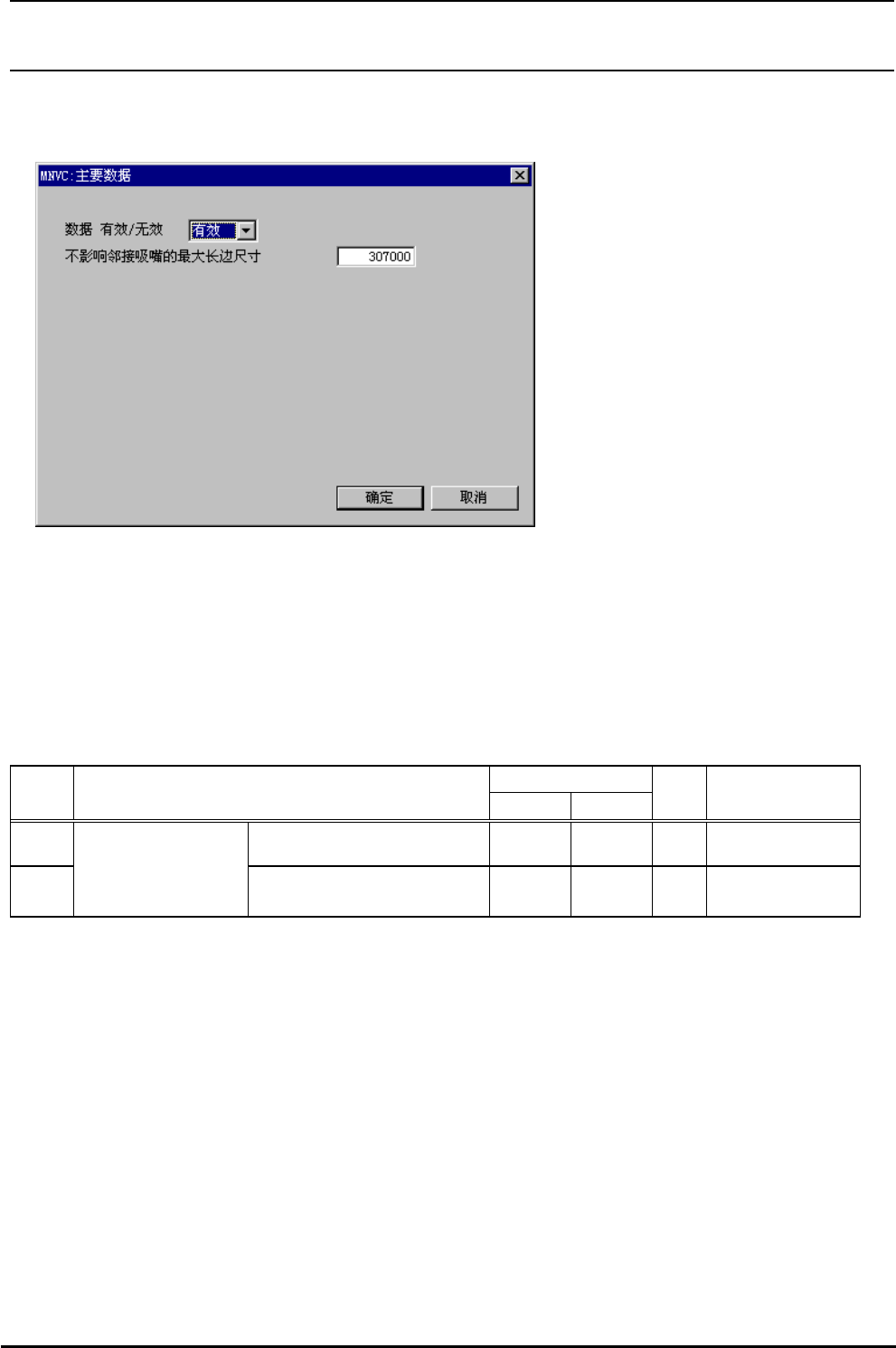

4-4-9 MNVC 主数据
图 4-4-9 MNVC 主数据
(1)设定画面的显示方法
菜单∶[输入]→[画像]→[MNVC]→[主]
起动∶[画像]按钮→[MNVC]Tab→[主数据]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
数据有效/无效
0:无效
1:有效
2
主数据
被邻接吸嘴分配的最大长
边尺寸
0.1
μm
注) 在“数据有效/无效”选择了“无效”后，以后的项目不能编辑。
