R e v 2 . 0 0 机器控制参数 4-64 4-4-10 各 MNVC VCS 种类的设定 图 4-4-10 各 MNVC VCS 种类的设定 (1) 设定画面的显示方法 菜单∶ [ 输入 ]→[ 画像 ]→[MNVC]→[ 各 VCS 的设定 ] 起动∶ [ 画像 ] 按钮 →[MNVC]Tab→[ 各 VCS 的设定 ] 按钮 (2) 设定项目 输入范围 № 项目 最小值 最大值 单 位 备考 1 V C S 种类 0 3 …
Rev2.00
机器控制参数
4-63
4-4-9 MNVC 主数据
图 4-4-9 MNVC 主数据
(1)设定画面的显示方法
菜单∶[输入]→[画像]→[MNVC]→[主]
起动∶[画像]按钮→[MNVC]Tab→[主数据]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
数据有效/无效
0:无效
1:有效
2
主数据
被邻接吸嘴分配的最大长
边尺寸
0.1
μm
注) 在“数据有效/无效”选择了“无效”后，以后的项目不能编辑。
Rev2.00
机器控制参数
4-64

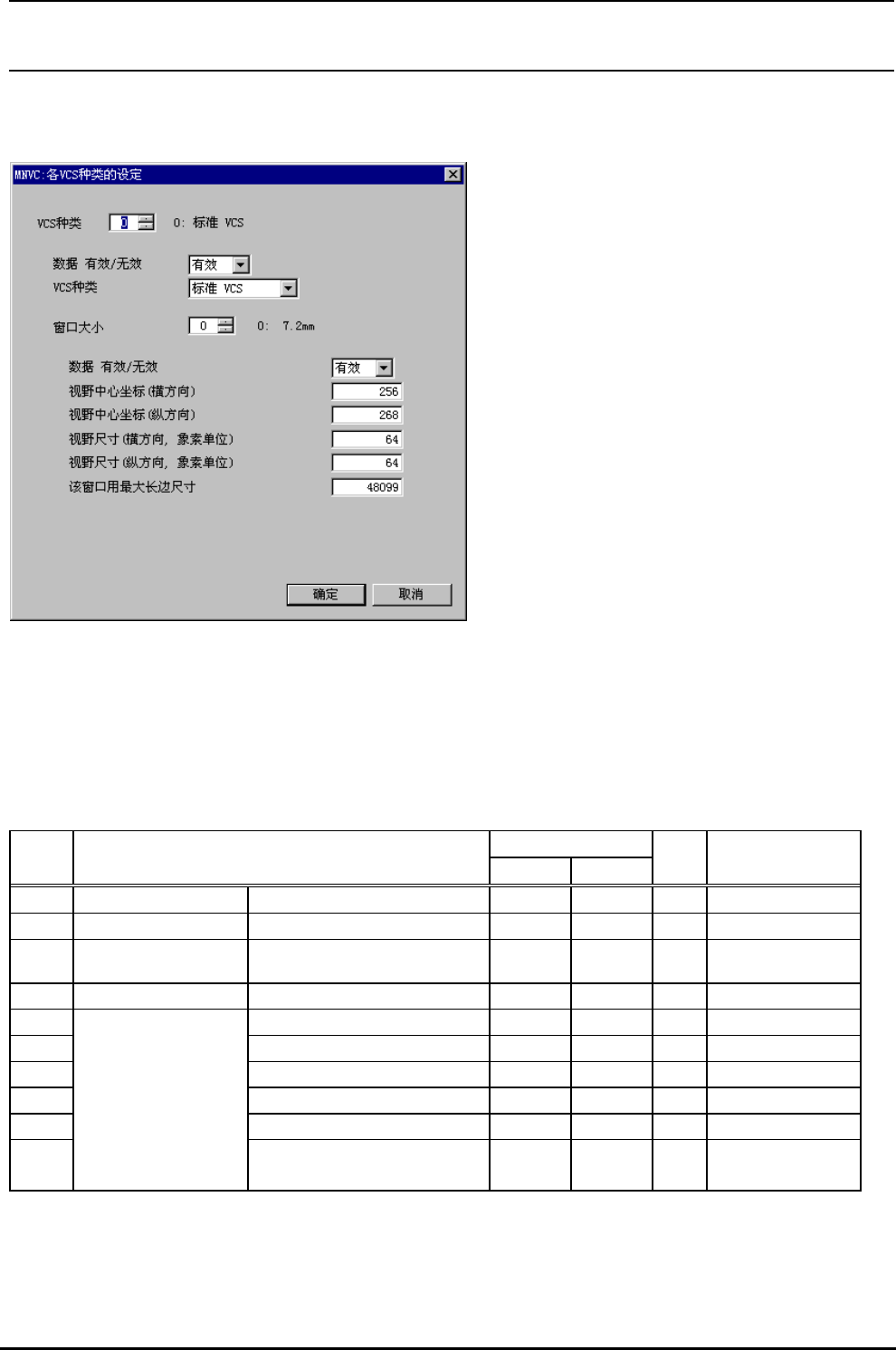

4-4-10 各MNVC VCS种类的设定
图 4-4-10 各 MNVC VCS 种类的设定
(1)设定画面的显示方法
菜单∶[输入]→[画像]→[MNVC]→[各 VCS 的设定]
起动∶[画像]按钮→[MNVC]Tab→[各 VCS 的设定]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
VCS种类
0 3 参照(3)VCS 种类
2
数据有效/无效
0:无效、1:有效
3
VCS的种类
0:标准 VCS
4:高分辨率 VCS
4
窗口尺寸ﾞ
0 15 参照(4)窗口尺寸
5
数据有效/无效
0:无效、1:有效
6
视野中心坐标(横方向)
像素 8 的倍数
7
视野中心坐标(纵方向)
像素
8
视野尺寸(横方向)
像素 16 的倍数
9
视野尺寸(纵方向)
像素
10
各窗口尺寸的控制
参数
适用于该窗口的最大长边
尺寸
0.1
μm
注) 在“数据有效/无效”选择了“无效”后，以后的项目不能编辑。
Rev2.00
机器控制参数
4-65
(3)VCS 种类
№ 类别 内 容
1 0 标准 VCS 用
2 1 高分辨率 VCS 用
3 2～3 预备
(4)窗口尺寸
№ 类别 内 容
1 0 视野口 7.2mm 用
2 1 视野口 15.0mm 用
3 2 视野口 20.0mm 用
4 3 视野口 25.0mm 用
5 4 视野口 32.0mm 用
6 5～15 预备
