R e v 2 . 0 0 机器控制参数 2-6 2-2-3 传送 选择了 [ 传送 ] 之后，就会显示出如图 2-2-4 所示的级联菜单。 图 2-2-4 传送菜单 （ 1 ） 支撑台 进行支撑台数据的设定。 （２）AWC 马达 进行 AWC 马达数据的设定。 （３） 中心马达 进行中心马达数据的设定。 （4） 设置时间 进行传送的检测时间或驱动时间的设定。
Rev2.00
机器控制参数
2-5
2-2-2 XY
选择了[XY]之后，就会如图 2-2-3 所示显示出级联菜单。

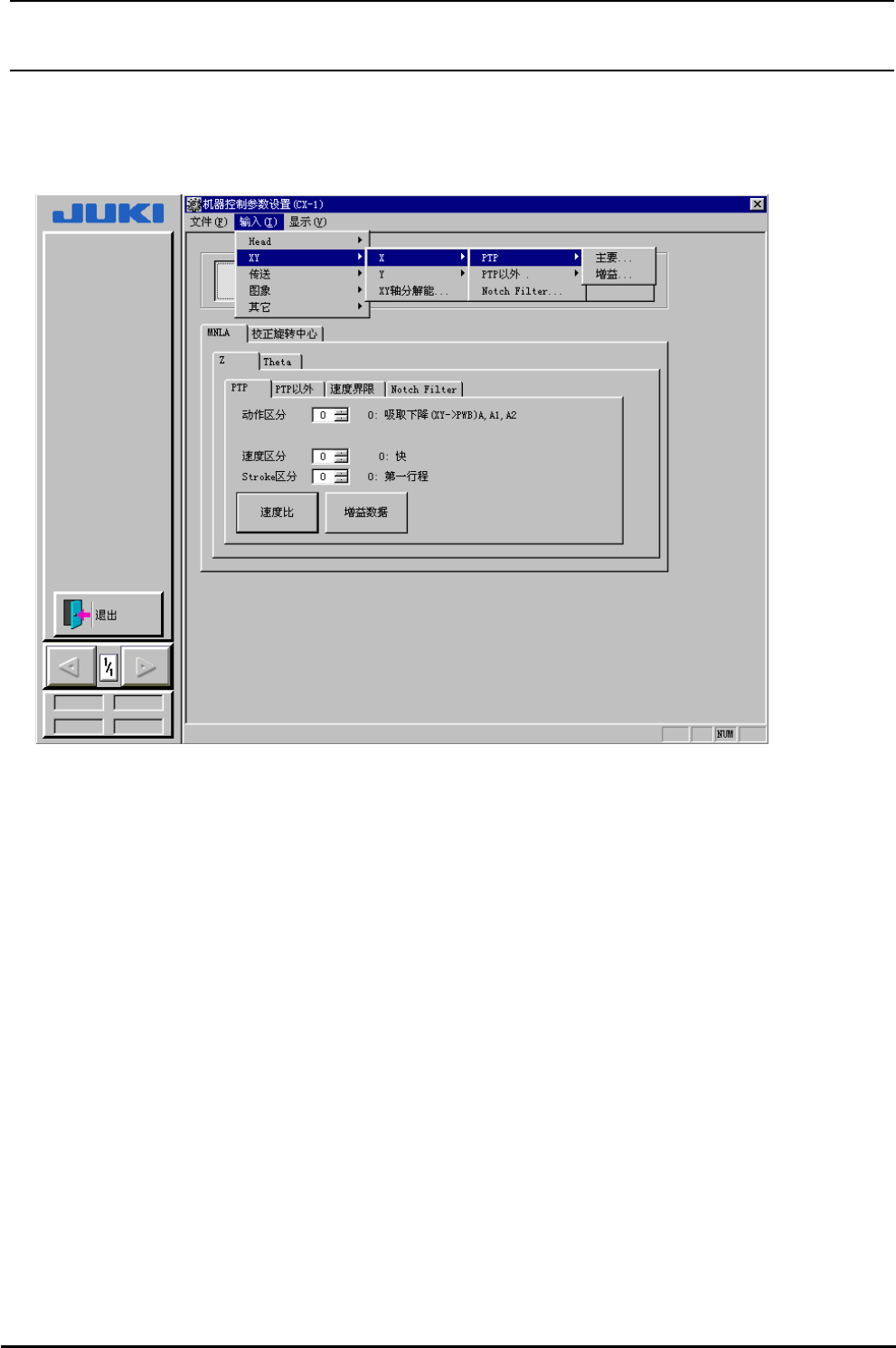

图 2-2-3 XY 菜单
（１）Ｘ、Ｙ
进行Ｘ轴、Ｙ轴的设定。
（ａ） 进行Ｘ轴的 PTP 动作的轴控制参数和移动结束触发器的设定。
（b） 进行Ｘ轴的 PTP 动作增益的设定。
（c） 进行Ｘ轴的 PTP 以外的动作的轴控制参数和结束触发器的设定。
（d） 进行Ｘ轴的 PTP 以外的动作增益的设定。
（e） 进行Ｘ轴的 Notch Filter 设定。
（f） 进行Ｙ轴的 PTP 动作的轴控制参数和移动结束触发器的设定。
（g） 进行Ｙ轴的 PTP 动作增益的设定。
（h） 进行Ｙ轴的 PTP 以外的动作的轴控制参数和结束触发器的设定。
（i） 进行Ｙ轴的 PTP 以外的动作增益的设定。
（j） 进行 YL 轴的 Notch Filter 设定。
（k） 进行 YR 轴軸的 Notch Filter 设定。
（２）XY 轴分辨率
进行１脉冲的Ｘ轴、Ｙ轴的分别率的设定。
Rev2.00
机器控制参数
2-6
2-2-3 传送
选择了[传送]之后，就会显示出如图 2-2-4 所示的级联菜单。

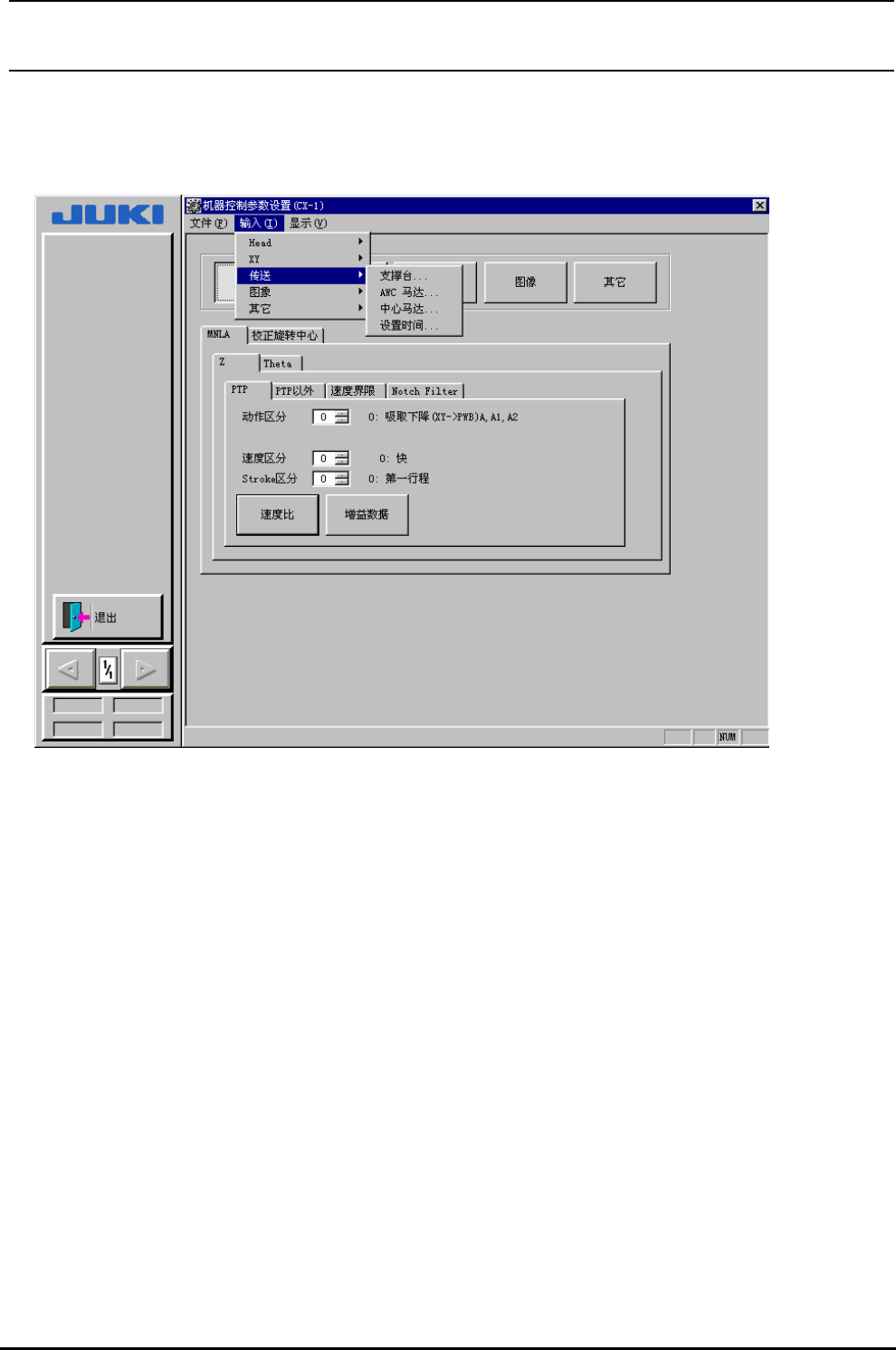

图 2-2-4 传送菜单
（1）支撑台
进行支撑台数据的设定。
（２）AWC 马达
进行 AWC 马达数据的设定。
（３）中心马达
进行中心马达数据的设定。
（4）设置时间
进行传送的检测时间或驱动时间的设定。
Rev2.00
机器控制参数
2-7
2-2-4 图像
选择了[图像]之后，就会显示出如图 2-2-5～图 2-2-7 所示的级联菜单。

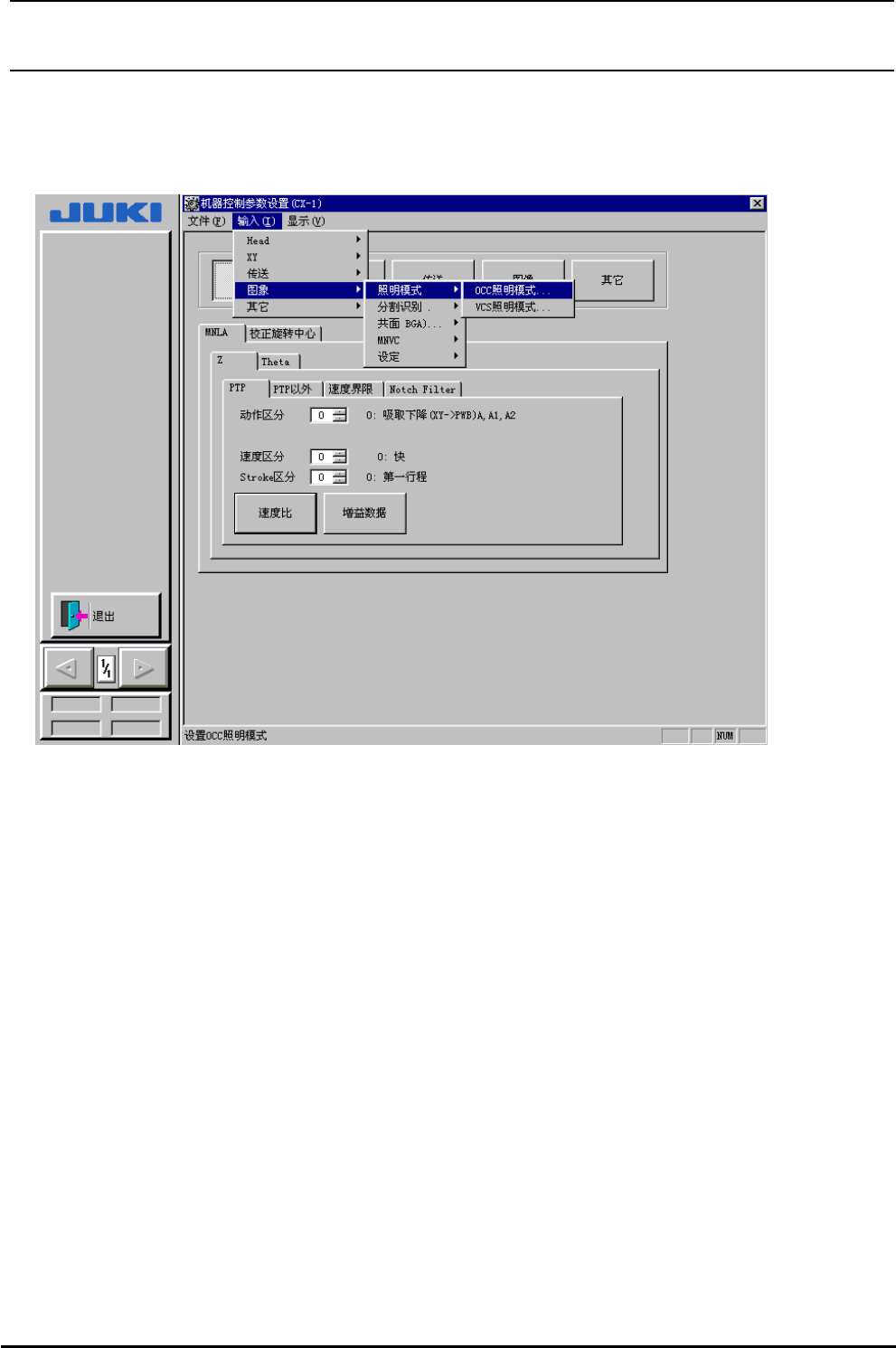

图 2-2-5 图像菜单(照明图案)
（１）照明图案
进行照明控制参数的设定。
（ａ） 进行 OCC 的照明图案的设定。
（b） 进行 VCS 的照明图案的设定。
