Rev2.00
机器控制参数
4-105
4-5-23 其他(其他)

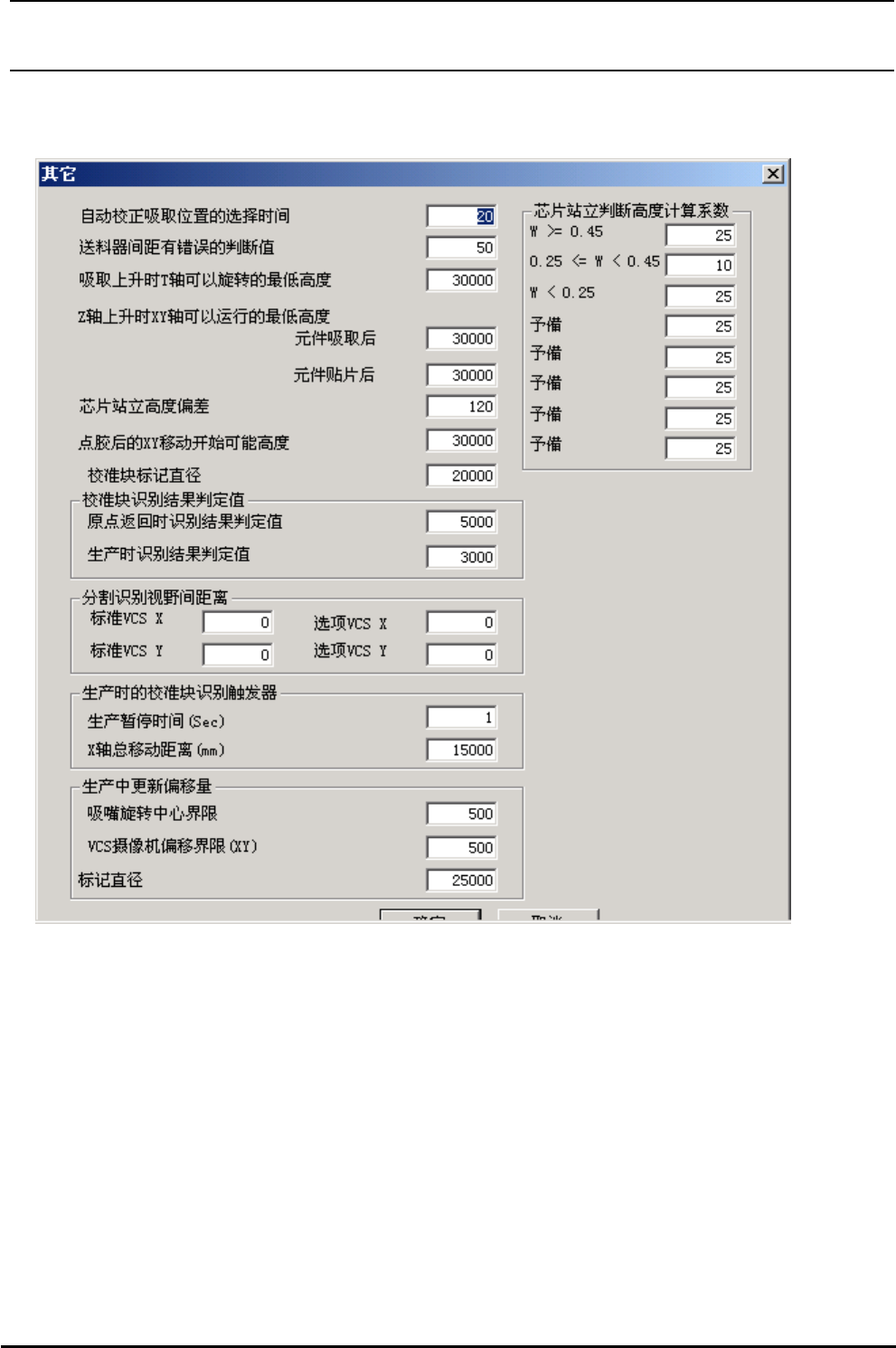

图 4-5-23 其他
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[其它]→[其它]
起动∶ [其它]按键→[其它]标签→[其它]按键
Rev2.00
机器控制参数
4-106
(2)设定项目
输入范围
№ 项目
最小值 最大值
单位 备考
1 自动校正吸取位置的选择时间 每次 初期值:20
2 送料器间距有错误的判断值 % 初期值:50
3
吸取上升时θ轴可以旋转的高
度(基板上面/吸附高度/托盘上
面的偏差)
0.1
μm
初期值:30000
(3mm)
4
元件吸取后(从最大元件高度到
元件下面位置的偏差)
0.1
μm
初期值:30000
(3mm)
5
Ｚ 轴上升时的
XY 轴动作开始
可能高度
元件贴片后(最大元件高度到吸
嘴前端位置的偏差)
0.1
μm
初期值:30000
(3mm)
6 芯片站立高度偏差
0.1
μm
初期值:120
7
点胶后的 XY 移动开始可能高
度
0.1
μm
初期值:30000
8 校准块标记直径
0.1
μm
初期值:20000
9
原点返回时识别结果判定值
0.1
μm
初期值:5000
10
校准块识别结
果判定值
生产时识别结果判定值
0.1
μm
初期值:3000
11 标准 VCS Ｘ
0.1
μm
初期值:500000
12 标准 VCS Ｙ
0.1
μm
初期值:500000
13 选项 VCS(高分辨率摄像机) Ｘ
0.1
μm
初期值:230000
14
分割识别时的
视野间距
选项 VCS(高分辨率摄像机) Ｙ
0.1
μm
初期值:230000
15 生产暂停时间（Sec） s 初期值:1
16
生产时的校准
块识别触发器
X 轴总移动距离（mm） mm 初期值:15000
17 吸嘴旋转中心界限
0.1
μm
初期值:500
18 VCS 摄像机偏移界限
0.1
μm
初期值:500
19
生产中更新偏
移量
标记直径
0.1
μm
初期值:25000
20 W>=0.45 无 初期值:25
21 0.25<=W<0.45 无 初期值:10
22
芯片站立判断
高度计算系数
W, 0.25 无 初期值:25
Rev2.00
机器控制参数
4-107
4-5-24 其他（检测负荷吸嘴的控制数据）

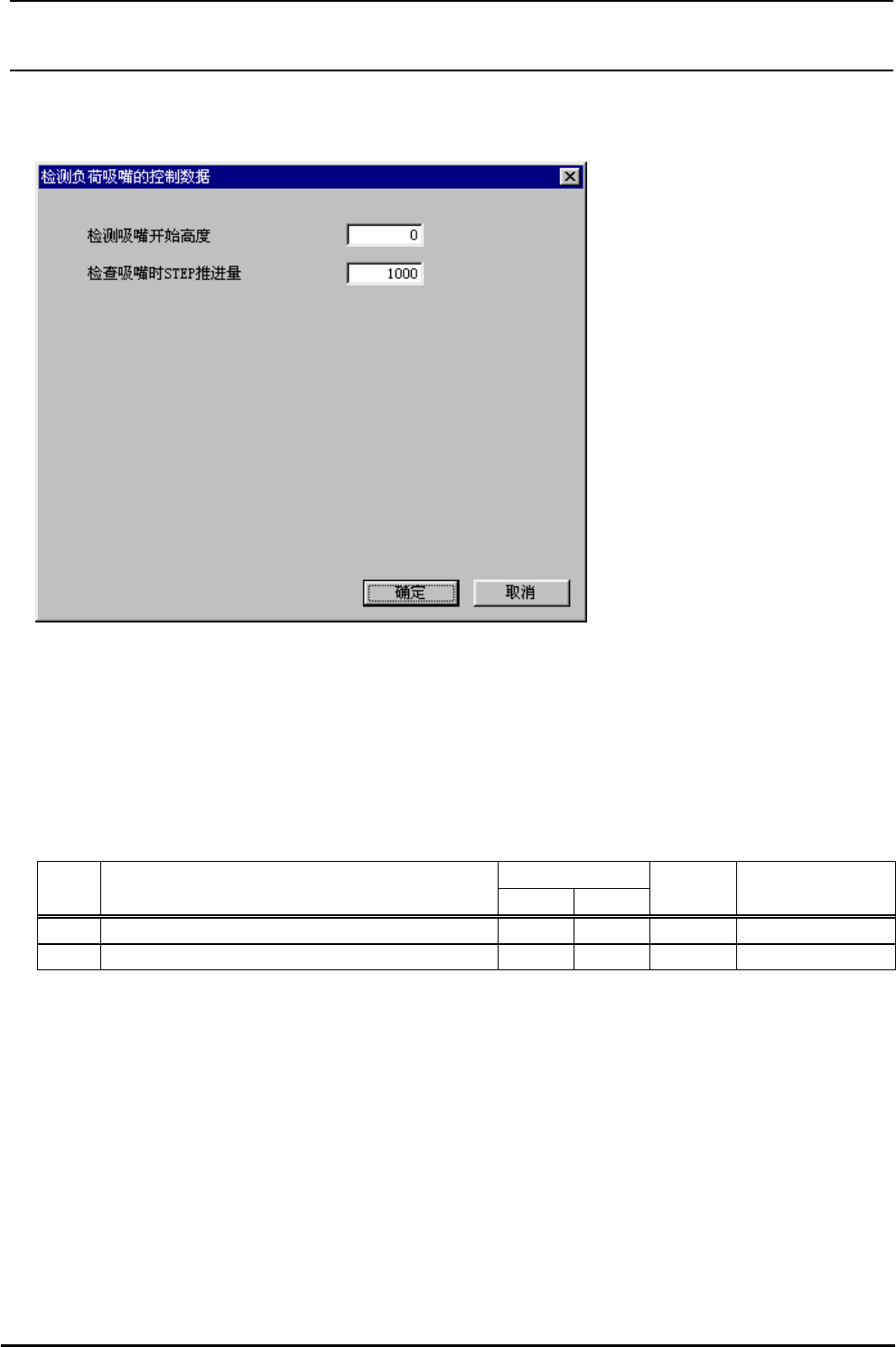

图 4-5-24 检测负荷吸嘴的控制数据
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[其它]→[检测负荷吸嘴的控制数据]
起动∶ [其它]按键→[其它]标签→[检测负荷吸嘴的控制数据]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单位 备考
2 检测吸嘴开始高度 0.1μm 初期值:0
3 检测吸嘴时 STEP 推进量 0.1μm 初期值:1000
