R e v 2 . 0 0 机器控制参数 2-15 2-3 显示 选择了菜单条的 [ 显示 ] 之后，就会显示出如图 2-3-1 所示的显示菜单。 图 2-3-3 显示菜单 进行状态条的显示 / 非显示的选择。
Rev2.00
机器控制参数
2-14
（８）真空
（ａ） 进行对于各种元件的各种真空同步时间的设定。
（b） 进行真空校准的设定。
（c） 对于各元件的适用最大元件尺寸和各种元件真空同步时间表的目录的设定。
（９）其它
（ａ） 进行吸附贴装Ｚ轴 2 级控制用数据的设定。
（b） 进行其他待机时间的设定。
（c） 进行停电时的待机时间的设定。
（d） 进行激光信息的设定。
（e） 进行速度偏差限度/DAC 限度的设定。
（f） 进行激光识别角度监视参数的设定。
（g） 进行吸嘴通用信息参数的设定。
（h） 进行 FCS 生产控制参数的设定。
（ｉ） 进行以下的参数的设定。
・吸附位置自动修正的更新同步时间
･供料器传送间隔偏移判定值
･吸附上升时的θ轴开始转动的可能高度
･Ｚ轴上升时的 XY 轴开始动作的可能高度
･分割识别时的视野间距离
Rev2.00
机器控制参数
2-15
2-3 显示

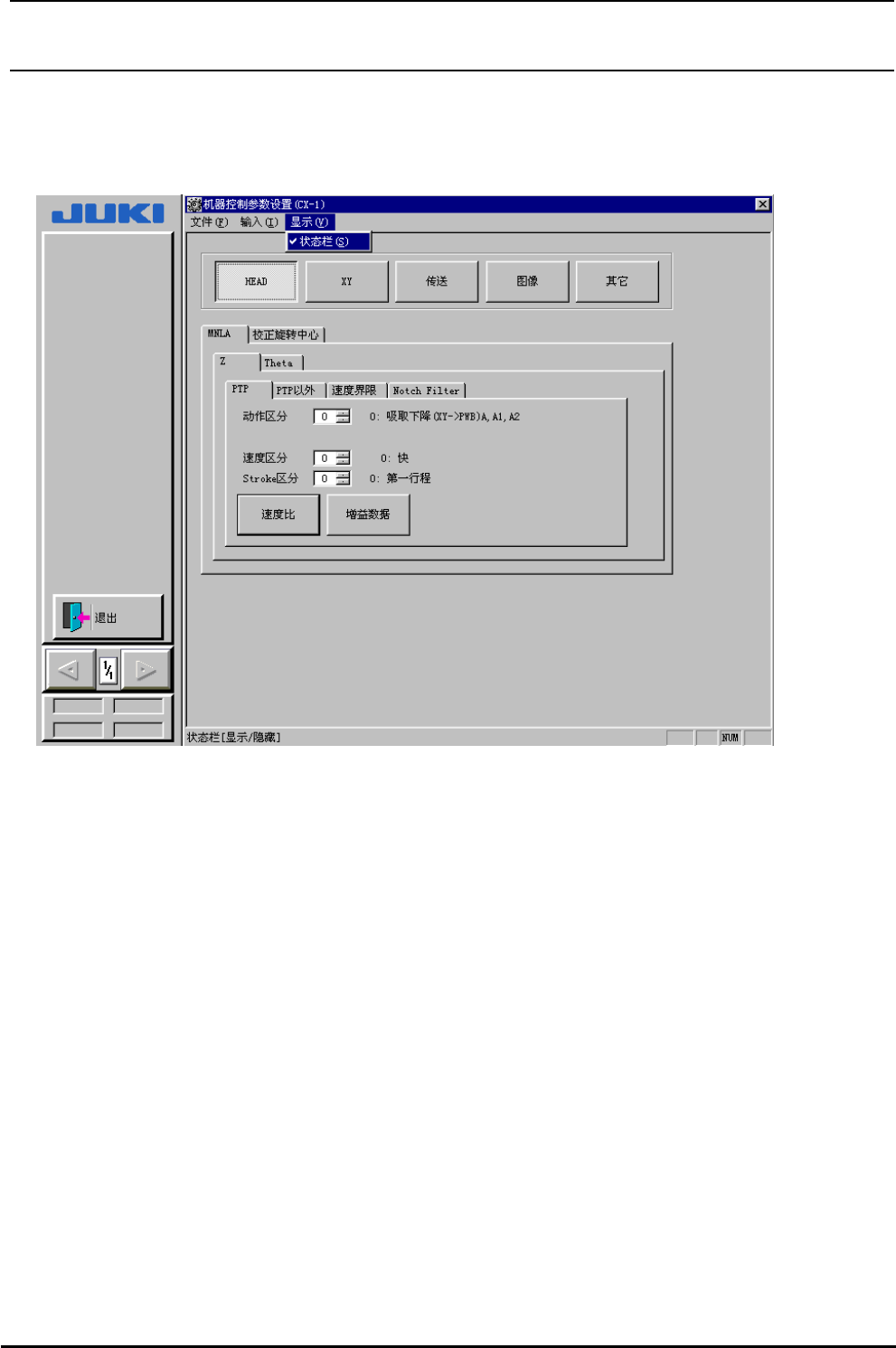

选择了菜单条的[显示]之后，就会显示出如图 2-3-1 所示的显示菜单。
图 2-3-3 显示菜单
进行状态条的显示/非显示的选择。
Rev2.00
机器控制参数
3-
1
3 起动功能
在机械控制参数的编辑功能中，可以使用起动功能选择输入菜单的各设定项目。
3-1 贴装头
选择了起动画面的[Head]按键之后，就可以显示出如图 3-1-1～图 3-1-7 所示的表格。
注）仅在附带可选 R 贴装头时可进行「FMLA」的变更。

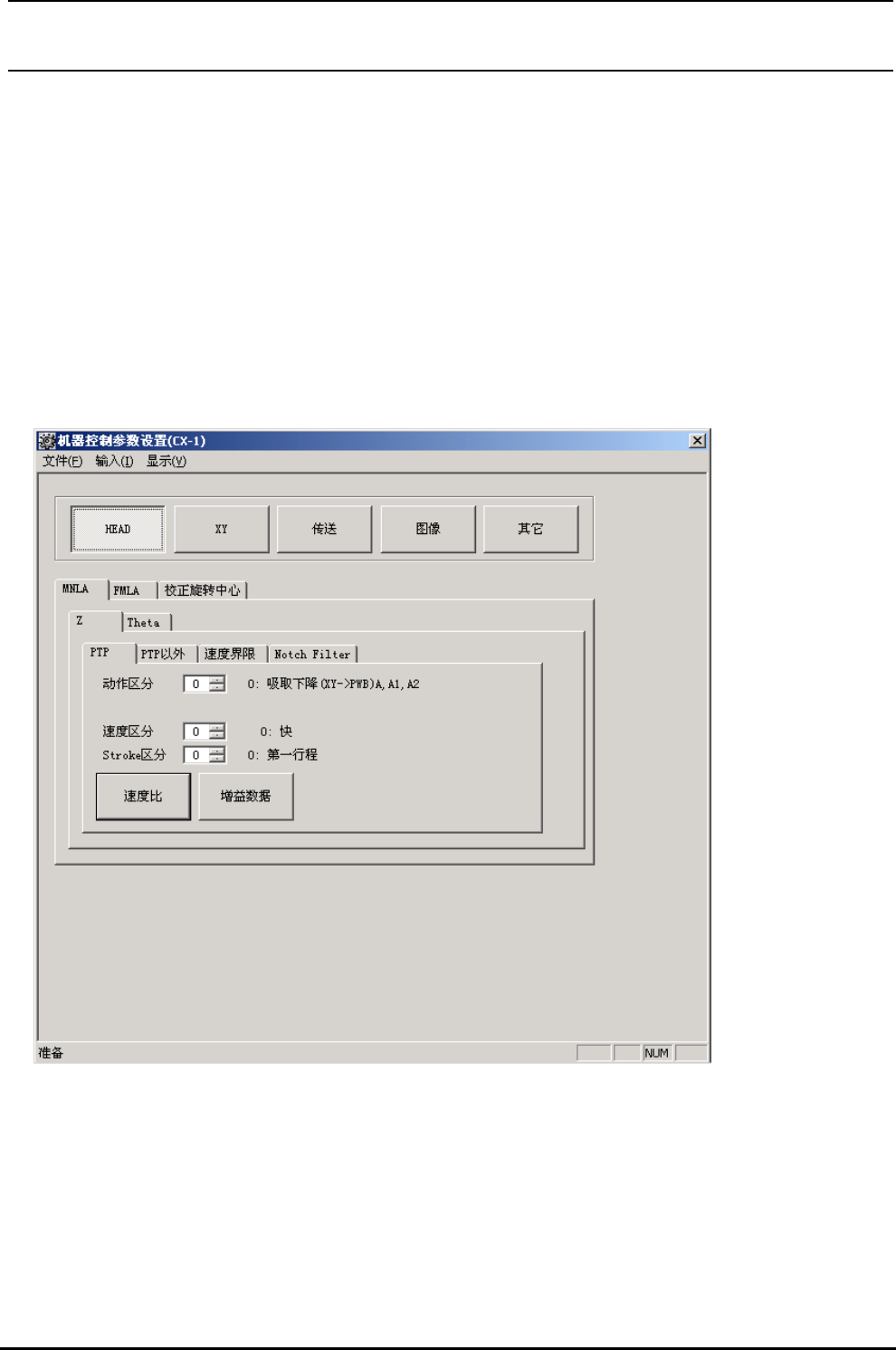

3-1-1 Ｚ轴PTP动作的起动画面
选择[MNLA][Z][PTP]或[FMLA][Z][PTP]之后，就会显示出图 3-1-1 所示的表格。
这是选择[MNLA]时的画面。
图 3-1-1 Ｚ轴 PTP 动作的起动画面
把“动作类别”、“速度类别”、“行程类别”设定到想编辑的目录中，选择[速度比]按键或[增益数据]按键
之后，就会显示出设定了类别的选择画面。
目录也可以在各设定画面进行变更。
类别的详细内容请参阅 4-1-1。
