R e v 2 . 0 0 机器控制参数 3-7 3-1-7 校正旋转中心的起动画面 选择了 [ 校正旋转中心 ] 之后，就会显示出如图 3-1-7 所示的表格。 图 3-1-7 校正旋･ 中心的起･ 画面 选择了 [ 校正旋转中心 ] 按键之后，就会显示出校正旋转中心设定画面。
Rev2.00
机器控制参数
3-6
3-1-6 Notch Filter的起动画面
选择了[MNLA][Z][Notch Filter]、[MNLA][T][Notch Filter]、[FMLA][Z][Notch Filter]或[FMLA][T][Notch Filter]
之后，图 3-1-6 所示的标签单被显示出来。
这是选择[MNLA][Ｚ]时的画面。

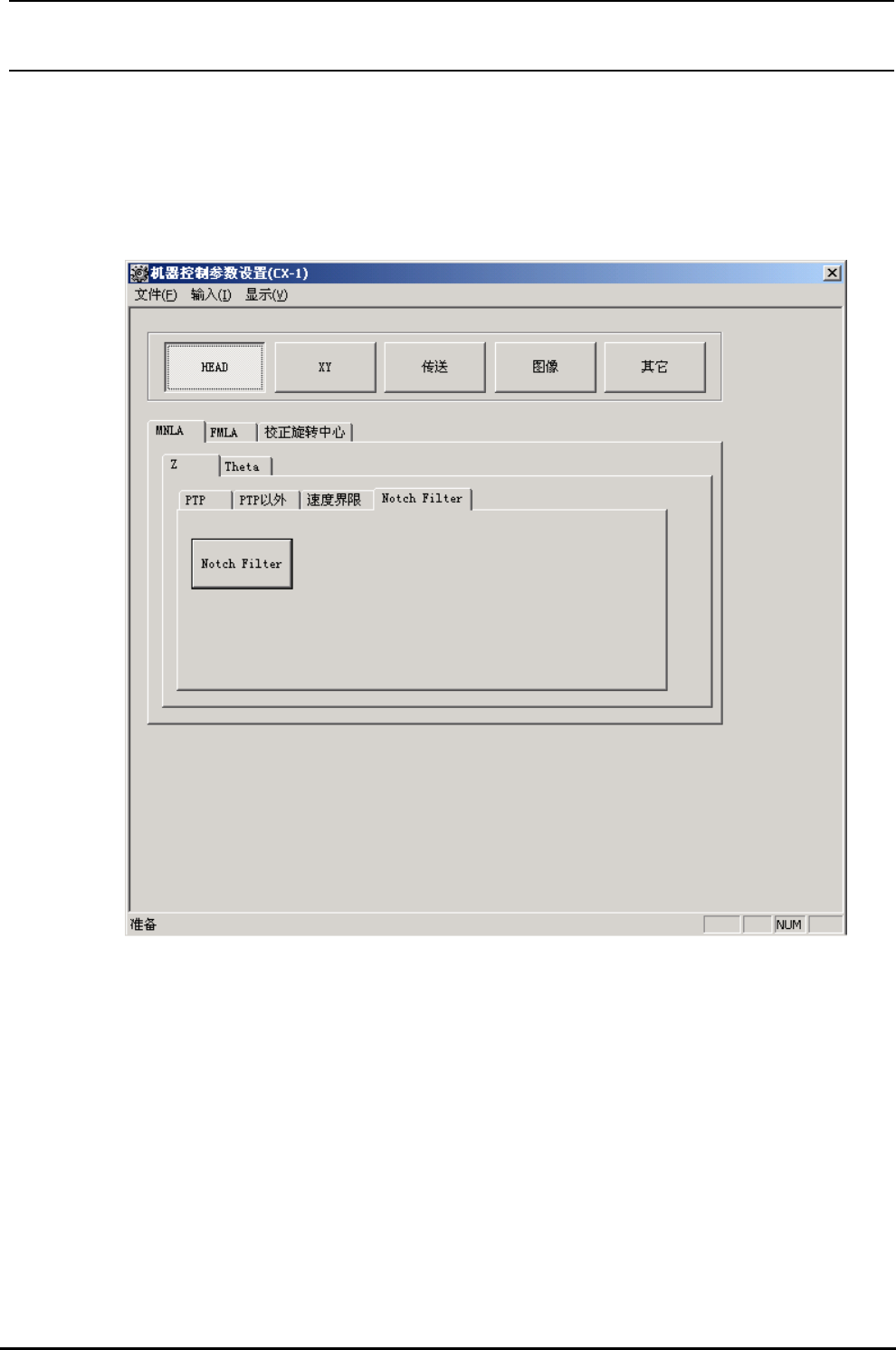

图 3-1-6 Notch Filter 的起动画面
选择了[Notch Filter]按键之后，Notch Filter 设定画面被显示出来。
Rev2.00
机器控制参数
3-7
3-1-7 校正旋转中心的起动画面
选择了[校正旋转中心]之后，就会显示出如图 3-1-7 所示的表格。

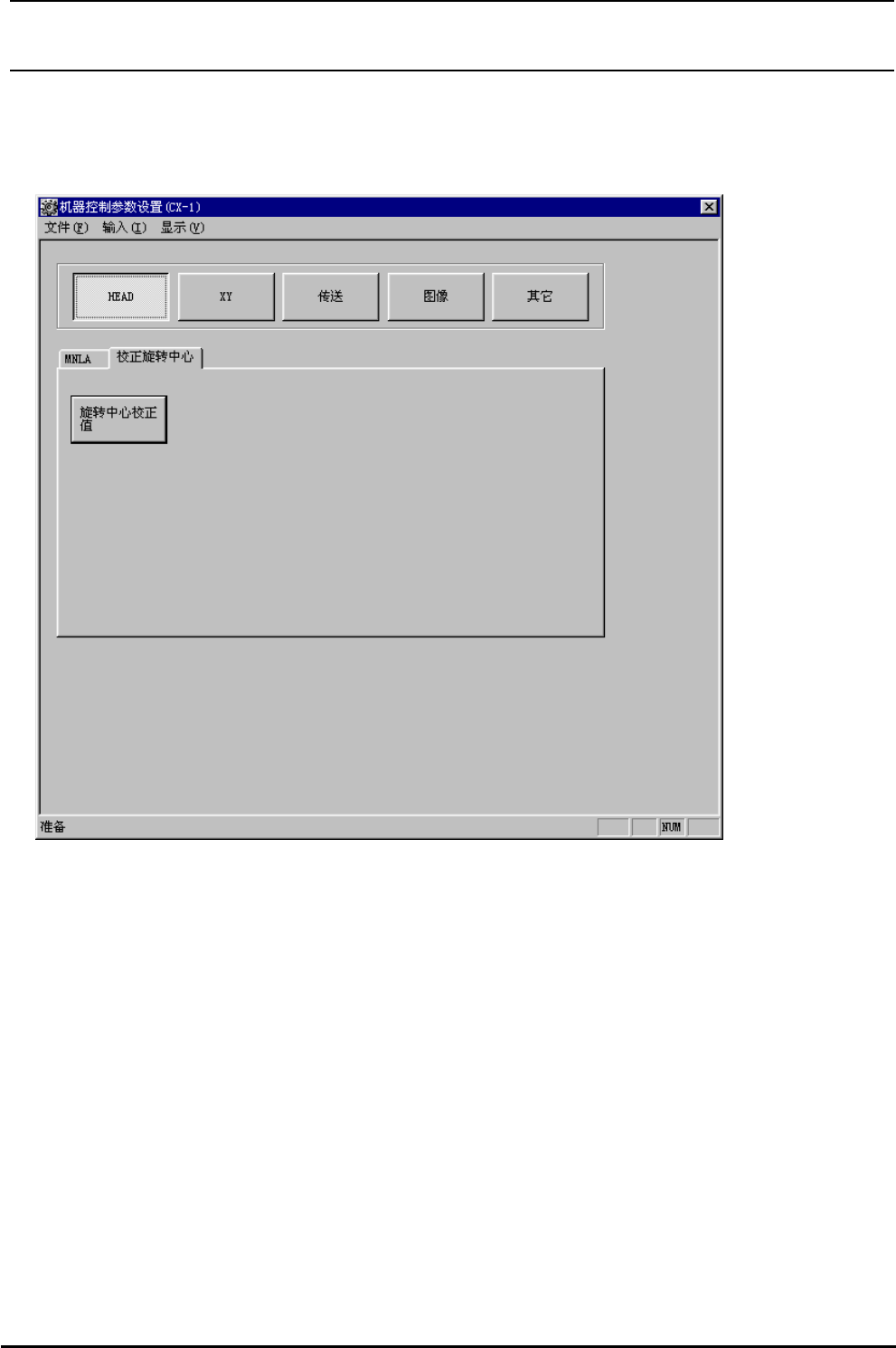

图 3-1-7 校正旋･ 中心的起･ 画面
选择了[校正旋转中心]按键之后，就会显示出校正旋转中心设定画面。
Rev2.00
机器控制参数
3-8
3-2 XY
选择了起动画面的[XY]按键之后，就会显示出如图 3-2-1～图 3-2-5 所示的表格。
3-2-1 PTP动作的起动画面
选择了[Ｘ][PTP]或[Ｙ][PTP]之后，就会显示出如图 3-2-1 所示的表格。
画面为[Ｘ]时的情形，[Ｙ]也一样。
图 3-2-1 PTP 动作的起动画面
把“速度类别”、“行程类别”设定到想编辑的目录中，选择了[主要数据]按键或[增益数据]按键之后，设
定的分类选择画面就被显示出来。
目录在各画面也可以变更。
类别的详细内容请参阅 4-2-1。
