Rev2.00
机器控制参数
3-8
3-2 XY
选择了起动画面的[XY]按键之后，就会显示出如图 3-2-1～图 3-2-5 所示的表格。
3-2-1 PTP动作的起动画面
选择了[Ｘ][PTP]或[Ｙ][PTP]之后，就会显示出如图 3-2-1 所示的表格。
画面为[Ｘ]时的情形，[Ｙ]也一样。
图 3-2-1 PTP 动作的起动画面
把“速度类别”、“行程类别”设定到想编辑的目录中，选择了[主要数据]按键或[增益数据]按键之后，设
定的分类选择画面就被显示出来。
目录在各画面也可以变更。
类别的详细内容请参阅 4-2-1。
Rev2.00
机器控制参数
3-9
3-2-2 PTP以外的动作的起动画面
选择了[Ｘ][PTP 以外]或[Ｙ][PTP 以外]之后，就会显示出如图 3-2-2 所示的表格。
画面为[Ｘ]时的情形，[Ｙ]也一样。

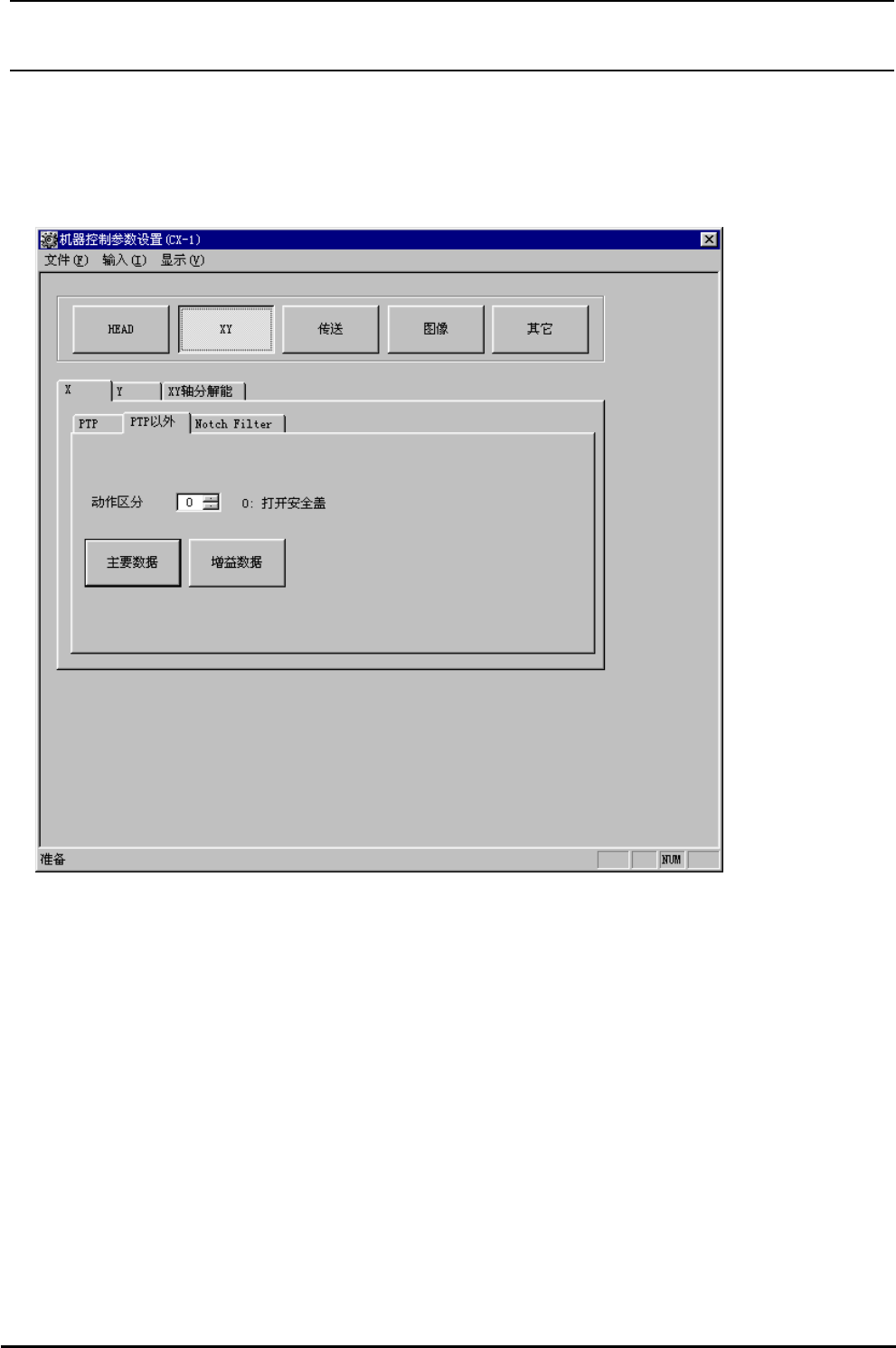

图 3-2-2 PTP 以外的･ 作的起･ 画面
把“动作类别”设定到想编辑的目录中，选择了[主要数据]按键或[增益数据]按键之后，设定的分类选择
画面就被显示出来。
目录在各画面也可以变更。
类别的详细内容请参阅 4-2-3。
Rev2.00
机器控制参数
3-10
3-2-3 Ｘ轴Notch Filter的起动画面
选择了[Ｘ][Notch Filter]之后，图 3-2-3 所示的标签单被显示出来。

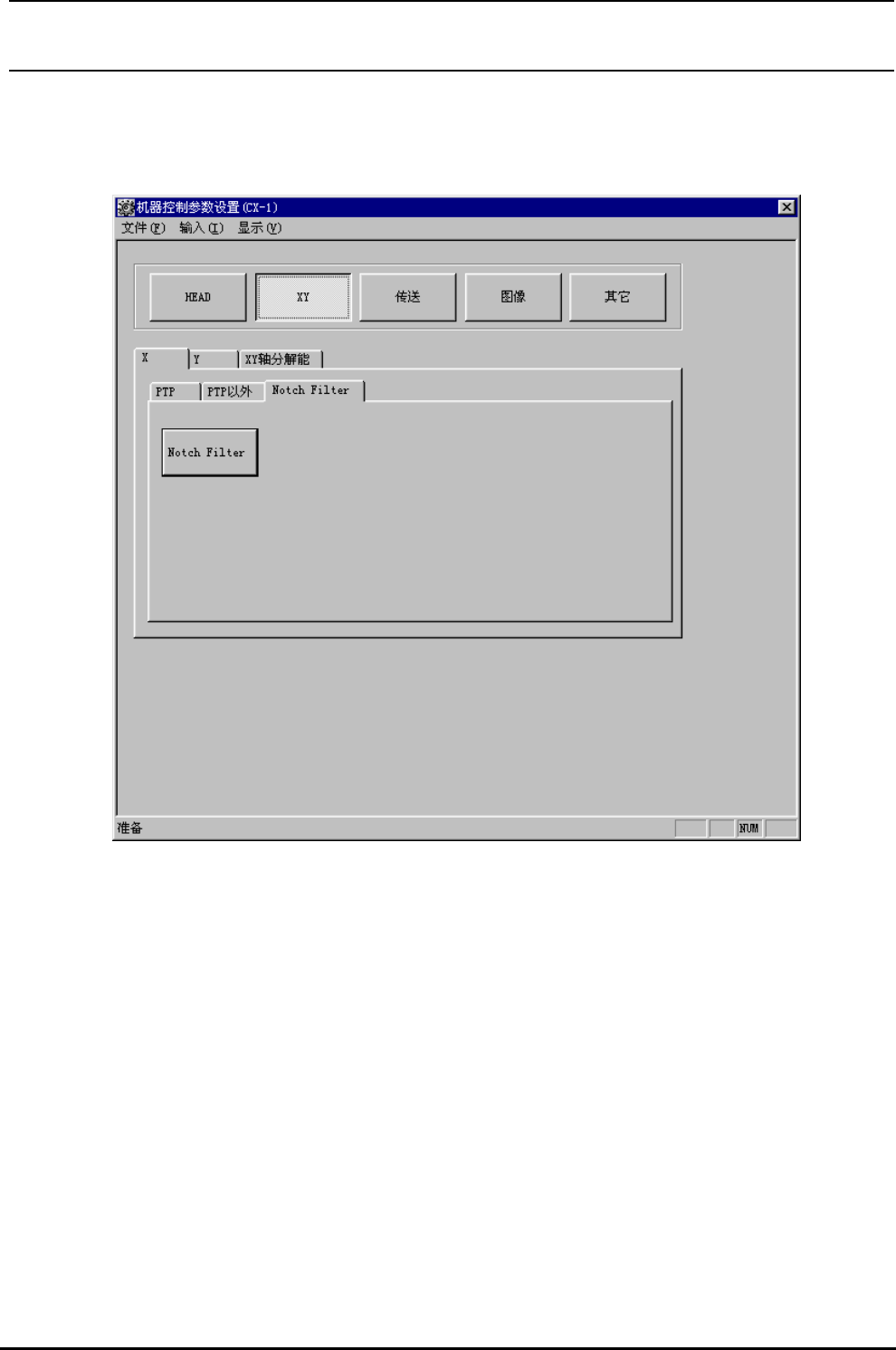

图 3-2-3 Ｘ轴 Notch Filter 的起动画面
选择了[Notch Filter]按键之后，Notch Filter 设定画面被显示出来。
