Rev2.00
机器控制参数
4-24
4-1-11 θ轴速度限制
图 4-1-11 θ轴速度限制
(1)设定画面的显示方法
菜单∶MNLA 时，[输入]→[Head]→[MNLA]→[Ｔ]→[速度界限]
FMLA时，[输入]→[Head]→[FMLA]→[Ｔ]→[速度界限]
起动∶MNLA 时，[Head]按键→[MNLA]Tab→[Ｔ]Tab→[速度界限]Tab→[速度界限]按键
FMLA时，[Head]按键→[FMLA]Tab→[Ｔ]Tab→[速度界限]Tab→[速度界限]按键
(2)设定项目（MNLA、FMLA 通用）
输入范围
№ 项目
最小值 最大值
单
位
备考
1 速度(pps) pps 初期值：500000
2 加速度(pps2) pps
2
初期值：30000000
3 减速度(pps2) pps
2
初期值：30000000
4
θ轴速度界限
(轴控制参数)
反动冲击率(%) % 0～100
5 分辨率 脉冲
0.00
000
1°
MNLA Head:10000
(0.01ﾟ)
FMLA Head:5000
(0.005ﾟ)
6
校正系
初期值 0
Rev2.00
机器控制参数
4-25
4-1-12 θ轴Notch Filter
图 4-1-12 θ轴 Notch Filter
(1)设定画面的显示方法
菜单∶MNLA 时，[输入]→[贴装头]→[MNLA]→[Ｔ]→[Notch Filter]
FMLA时，[输入]→[贴装头]→[FMLA]→[Ｔ]→[Notch Filter]
起动∶MNLA 时，[贴装头]按键→[MNLA]Tab→[Ｔ]Tab→[Notch Filter]Tab→[Notch Filter]按键
FMLA时，[贴装头]按键→[FMLA]Tab→[Ｔ]Tab→[Notch Filter]Tab→[Notch Filter]按键
注) 变更后选择[OK]按键，催促注意与增益数据的统一性的确认信息被显示，在信息画面选择[OK]按键之
后，变更值变为有效，结束设定画面。在信息画面选择了[取消]按键之后，则返回设定画面。
(2)设定项目（MNLA、FMLA 通用）
输入范围
№ 项目
最小值 最大值
单
位
备考
1 部位数
Notch Filter 数据
的有效部位数
0～5
2 Analog 数据 B0
3 Analog 数据 B1
4 Analog 数据 B2
5 Analog 数据 A0
6
Notch Filter 数
据
(部位 0～5)
Analog 数据 A1
Rev2.00
机器控制参数
4-26
4-1-13 校正旋转中心

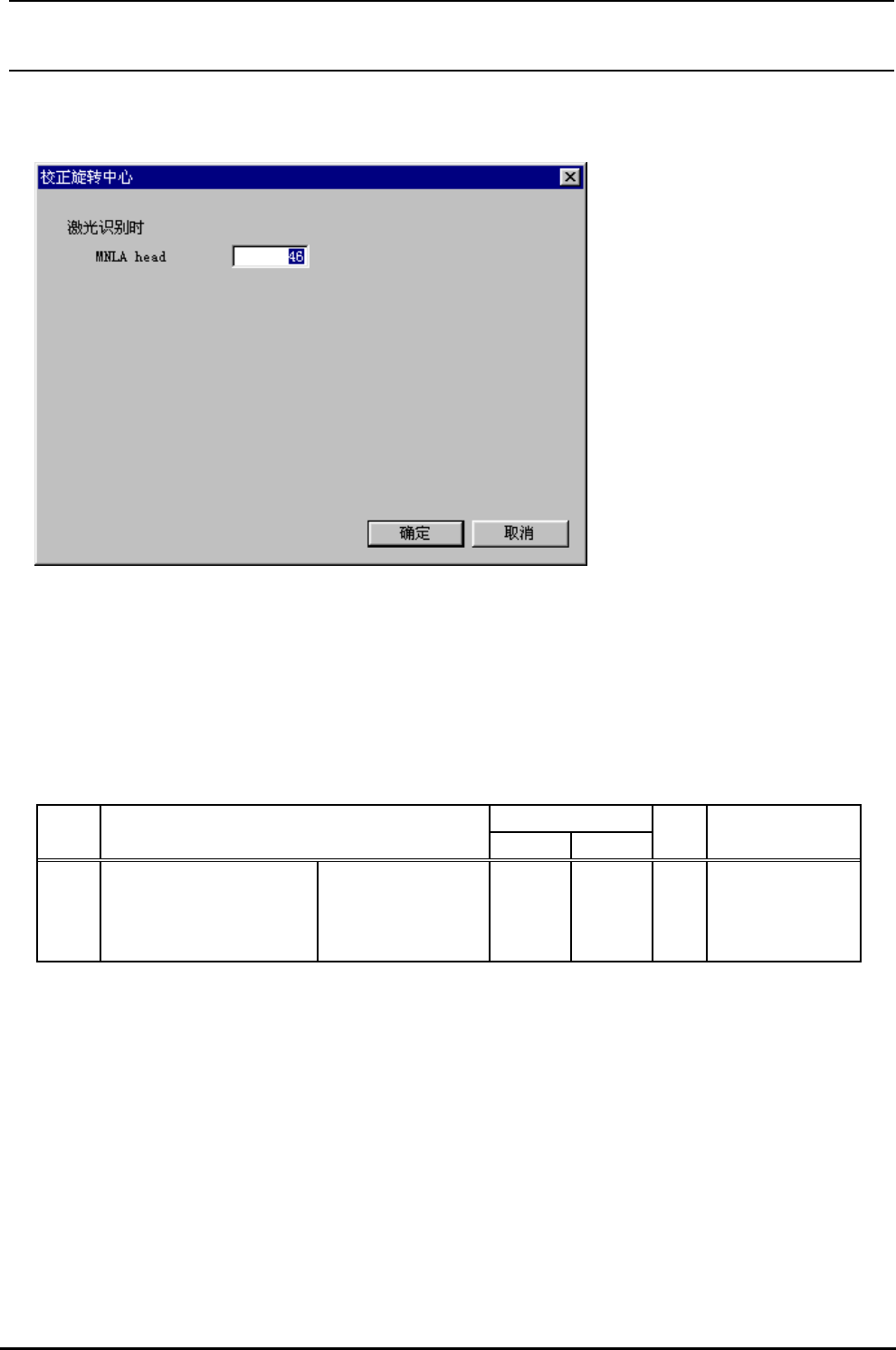

图 4-1-13 校正旋转中心
(1)设定画面的显示方法
菜单∶ [输入]→[Head]→[校正旋转中心]
起动∶ [输入]按键→[校正旋转中心]Tab→[校正旋转中心值]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
激光识别时校正吸嘴旋
转中心最大(Ｘ轴移动中
的 G 的旋转中心偏差校
正值)
0.1
μm
初期值：100
(10μm)
