R e v 2 . 0 0 机器控制参数 4-33 4-2-3 PTP 以外动作的轴控制参数和结束触发（主数据） 图 4-2-3 PTP 以外动作的轴控制参数和结束触发 （ 主数据 ） (1) 设定画面的显示方法 菜单∶ Ｘ 时， [ 输入 ]→[XY]→[Ｘ]→[PTP 以外 ]→[ 主 ] Ｙ 时， [ 输入 ]→[XY]→[Ｙ]→[PTP 以外 ]→[ 主 ] 起动∶ Ｘ 时， [ X Y ] 按键 →[Ｘ]Tab→[PTP 以外…
Rev2.00
机器控制参数
4-32
(3)速度类别
№ 类别 内 容
1 0 高速
2 1 中速
3 2 低速
4 3 超低速
5 4 超高速
(4)行程类别
№ 类别 内 容
1 0 s <= 1mm
2 1 1mm < s <= 2mm
3 2 2mm < s <= 4mm
4 3 4mm < s <= 10mm
5 4 10mm < s <= 20mm
6 5 20mm < s <= 40mm
7 6 40mm < s <= 70mm
8 7 70mm < s <= 110mm
9 8 110mm < s <= 160mm
10 9 预备
(5)增益类别
№ 类别 内 容
1 0 基本增益
2 1 扩展增益
Rev2.00
机器控制参数
4-33
4-2-3 PTP以外动作的轴控制参数和结束触发（主数据）

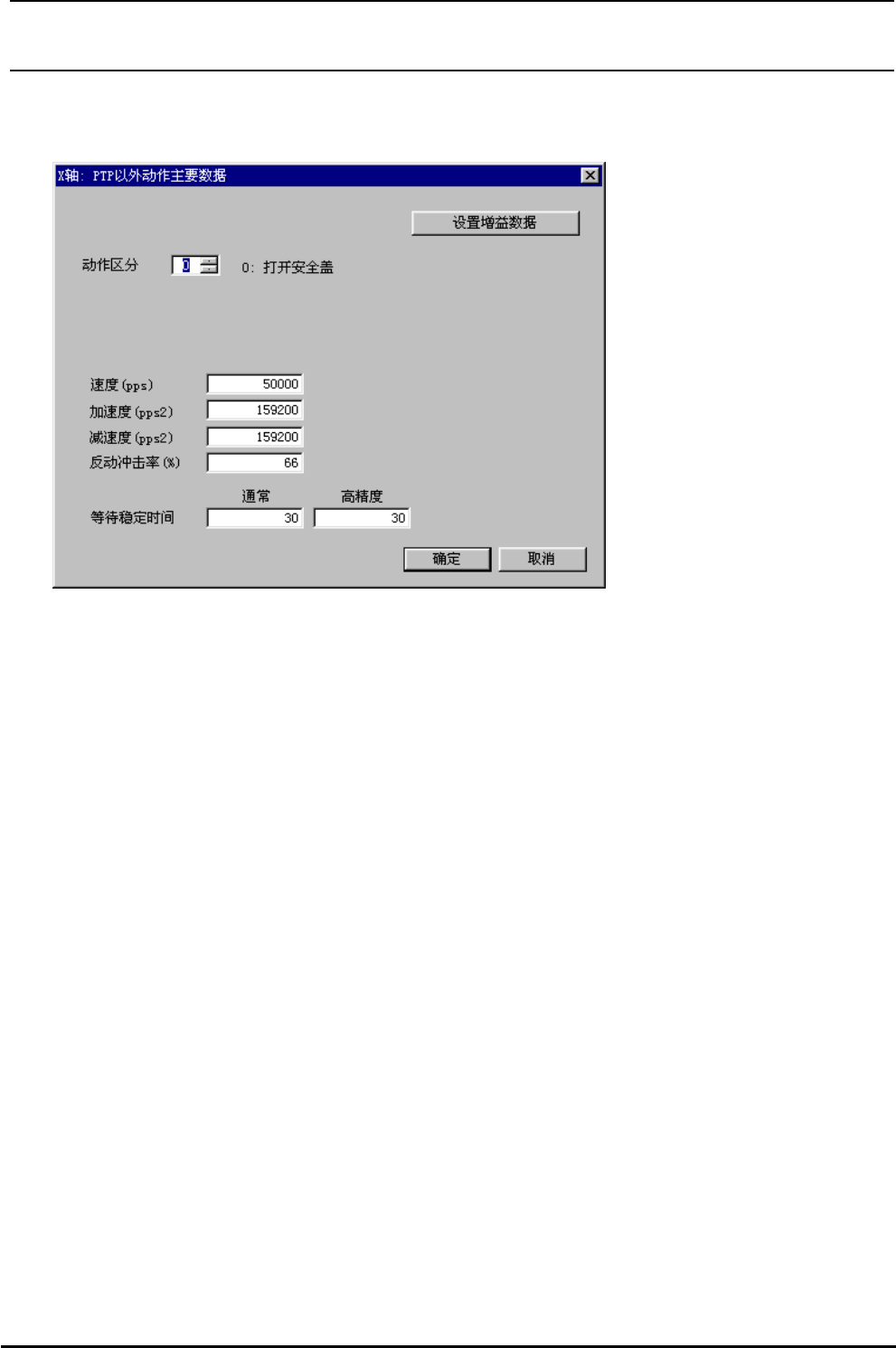

图 4-2-3 PTP 以外动作的轴控制参数和结束触发（主数据）
(1)设定画面的显示方法
菜单∶ Ｘ时， [输入]→[XY]→[Ｘ]→[PTP 以外]→[主]
Ｙ时， [输入]→[XY]→[Ｙ]→[PTP 以外]→[主]
起动∶ Ｘ时， [XY]按键→[Ｘ]Tab→[PTP 以外]Tab→[主要数据]按键
Ｙ时， [XY]按键→[Ｙ]Tab→[PTP 以外]Tab→[主要数据]按键
从增益数据设定画面(图 4-2-4)∶ [设置主要数据]按键
注 1) 选择了[设置增益数据]按键之后，增益数据设定画面(图 4-2-4)被显示出来。此时，在现在显示的“动
作区分”上显示出有关增益数据。
注 2) 从增益数据设定画面(图 4-2-4)显示出本画面后，不显示[设置增益数据]按键。此时，使用[OK]按键
或[取消]按键结束本画面之后，返回增益数据设定画面。
Rev2.00
机器控制参数
4-34
(2)设定项目（Ｘ轴、Ｙ轴通用）
输入范围
№ 项目
最小值 最大值
单
位
备考
1 动作区分 0 14 参照(3)动作区分
2 速度(pps) pps
3 加速度(pps2) pps
2
4 减速度(pps2) pps
2
5 反动冲击率(%) % 0～100
6
PTP 以外的动作
(轴控制参数)
等待穏定时间（通常） ms
7 等待穏定时间（高精度） ms
(3)动作类别
№ 类别 内 容
1 0 护罩打开
2 1 返回原点 HOME 传感器检索
3 2 返回原点 HOME 传感器捕获
4 3 低速 STEP(演示)
5 4 高速 STEP(演示)
6 5 低速 JOG(演示)
7 6 高速 JOG(演示)
8 7 共面低速扫描
9 8 共面高速扫描
10 9 共面分割移动
11
10 ～
14
预备
