R e v 2 . 0 0 机器控制参数 4-44 4-3-4 传送时间设定 图 4-3-4 传送时间设定 (1) 设定画面的显示方法 菜单∶ [ 输入 ]→[ 传送 ]→[ 设置时间 ] 起动∶ [ 传送 ] 按键 →[ 设置时间 ] 按键
Rev2.00
机器控制参数
4-43
4-3-3 中心马达

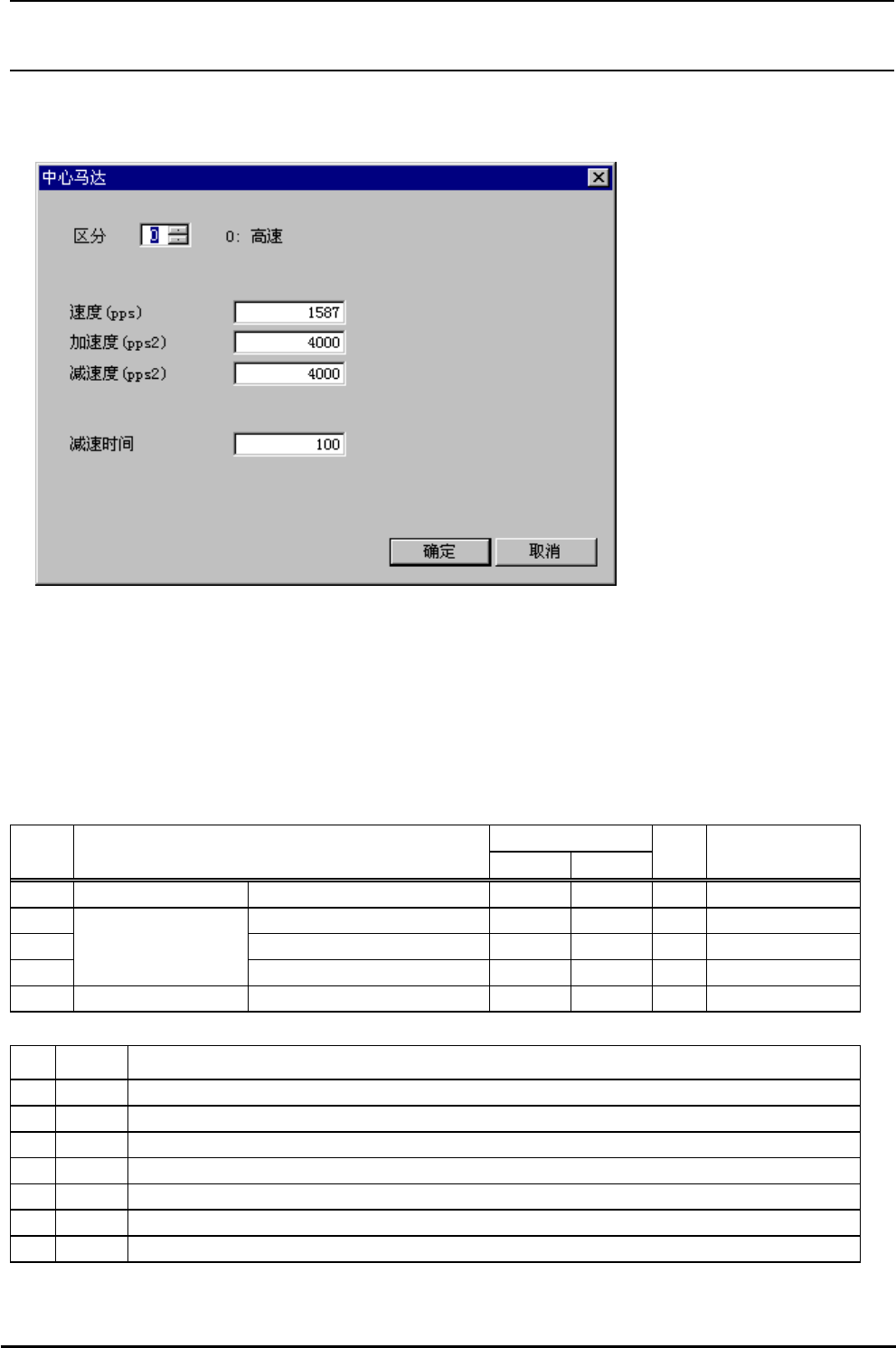

图 4-3-3 中心马达
(1)设定画面的显示方法
菜单∶ [输入]→[传送]→[中心马达]
起动∶ [传送]按键→[中心马达]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 区分 0 9 参照(3)区分
2 速度(pps) pps
3 加速度(pps2) pps
2
4
中心马达
(驱动方式)
减速度(pps2) pps
2
5 减速时间 ms 1～1000
(3)类别
№ 类别 内 容
1 0 高速(约 400 mm/s)
2 1 高速(约 300 mm/s)
3 2 中速(约 230 mm/s)
4 3 低速(约 130 mm/s)
5 4 预备送料(低速)(约 56 mm/s)
6 5 预备送料(超低速)(约 14 mm/s)
7 6～9 预备
Rev2.00
机器控制参数
4-44
4-3-4 传送时间设定

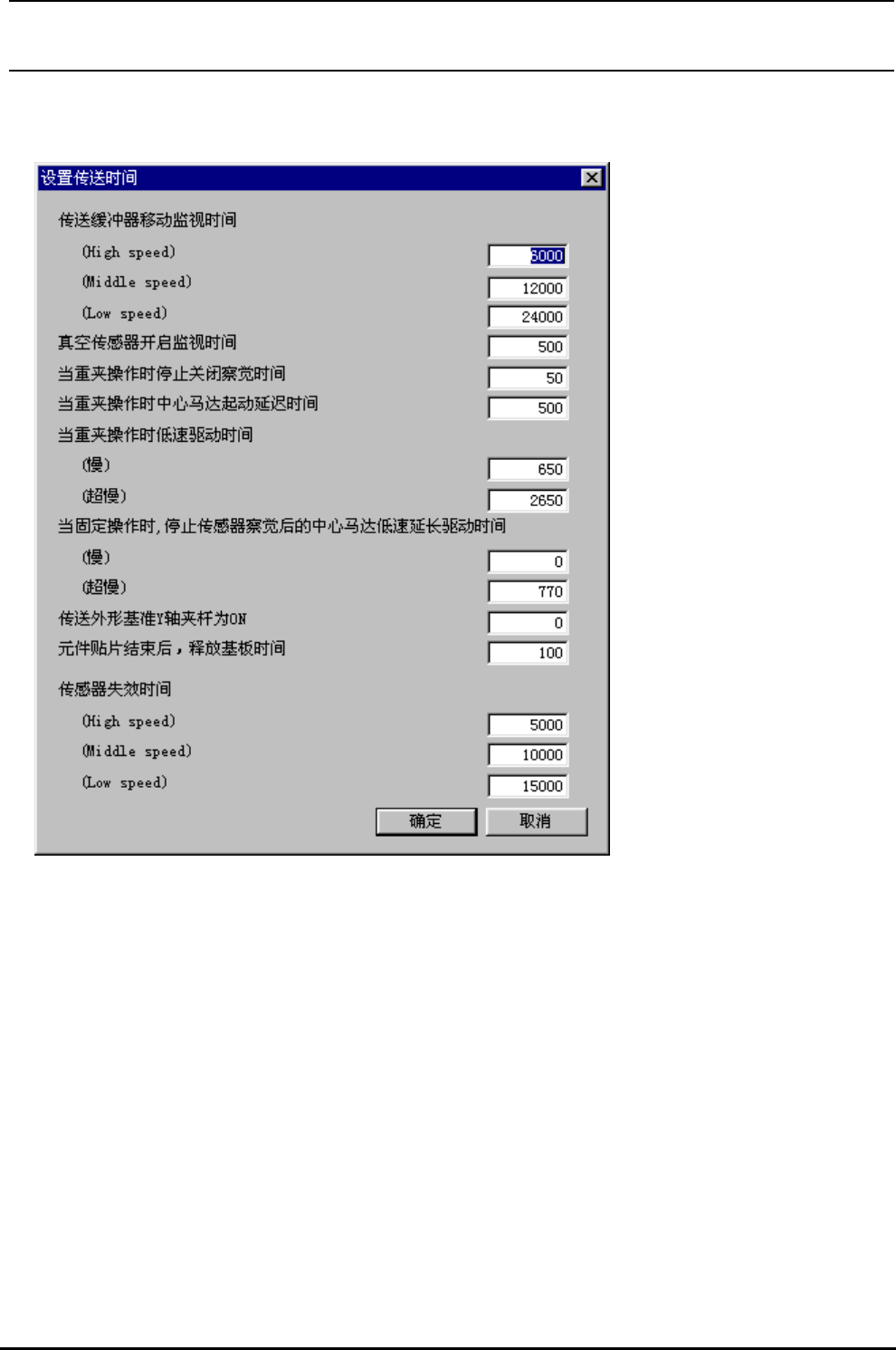

图 4-3-4 传送时间设定
(1)设定画面的显示方法
菜单∶ [输入]→[传送]→[设置时间]
起动∶ [传送]按键→[设置时间]按键
Rev2.00
机器控制参数
4-45
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 高速 ms
初期值:6000(6
秒)
2 中速 ms 初期值:12000
3
传送环从监视时间
低速 ms 初期值:24000
4
真空传感器 ON 监视时间
(使用传送真空表时)
ms 初期值:500
5
再次钳夹动作时的 STOP OFF
检测时间
ms 初期值:50
6
再次钳夹动作时的中心马达开
始转动延迟时间
ms 初期值:500
7 预备送料 (56 mm/s) ms 初期值:650
8
再次钳夹动作时的
中心马达正转低速
驱动时间
预备送料 (14 mm/s) ms 初期值:2650
9 预备送料 (56 mm/s) ms 初期值:0
10
钳夹动作时，TOP
传感器检测后中心
马达低速延长驱动
时间
预备送料 (14 mm/s) ms 初期值:770
11
传送外形基准Ｙ推进器的 ON 时
间(中心马达 ON 到Ｙ推进器 ON
的时间)
ms 初期值:0
12
载最终贴装点的元件贴装后的
基板解除时间
ms 初期值:100
13 高速 ms 初期值:5000
14 中速 ms 初期值:10000
15
传感器 ON→OFF
监视时间
低速 ms 初期值:15000
