R e v 2 . 0 0 机器控制参数 4-46 4-4 图像 4-4-1 OCC 照明图案 图 4-4-1 OCC 照明图案 (1) 设定画面的显示方法 菜单∶ [ 输入 ]→[ 图像 ]→[ 照明样式 ]→[OCC 照明样式 ] 起动∶ [ 图像 ] 按键 →[ 照明样式 ] 标签 →[OCC 照明样式 ] 按键 (2) 设定项目 输入范围 № 项目 最小值 最大值 单 位 备考 1 样式 0 63 参照 (3) 样式 2 照明类…
Rev2.00
机器控制参数
4-45
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 高速 ms
初期值:6000(6
秒)
2 中速 ms 初期值:12000
3
传送环从监视时间
低速 ms 初期值:24000
4
真空传感器 ON 监视时间
(使用传送真空表时)
ms 初期值:500
5
再次钳夹动作时的 STOP OFF
检测时间
ms 初期值:50
6
再次钳夹动作时的中心马达开
始转动延迟时间
ms 初期值:500
7 预备送料 (56 mm/s) ms 初期值:650
8
再次钳夹动作时的
中心马达正转低速
驱动时间
预备送料 (14 mm/s) ms 初期值:2650
9 预备送料 (56 mm/s) ms 初期值:0
10
钳夹动作时，TOP
传感器检测后中心
马达低速延长驱动
时间
预备送料 (14 mm/s) ms 初期值:770
11
传送外形基准Ｙ推进器的 ON 时
间(中心马达 ON 到Ｙ推进器 ON
的时间)
ms 初期值:0
12
载最终贴装点的元件贴装后的
基板解除时间
ms 初期值:100
13 高速 ms 初期值:5000
14 中速 ms 初期值:10000
15
传感器 ON→OFF
监视时间
低速 ms 初期值:15000
Rev2.00
机器控制参数
4-46

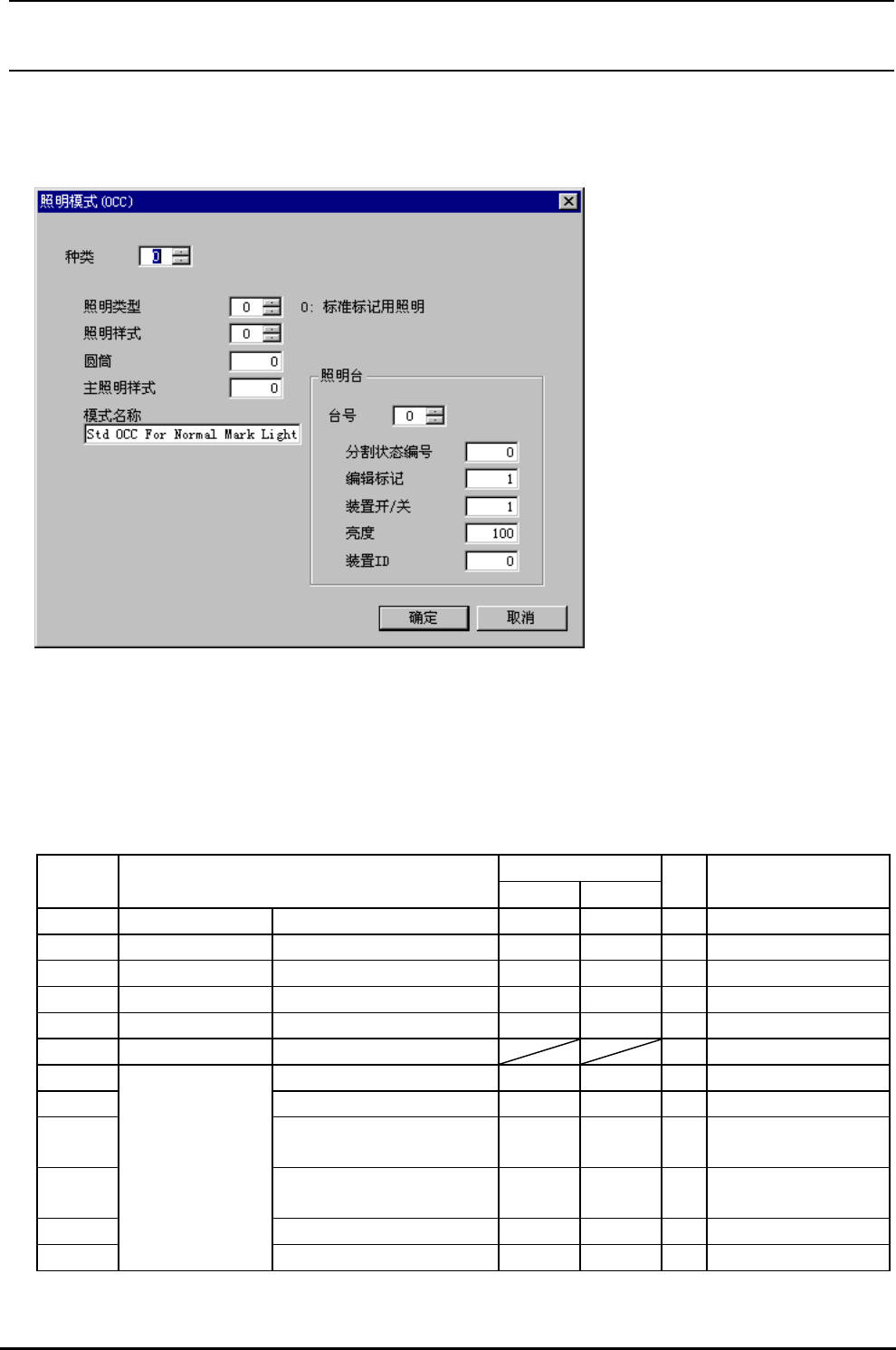

4-4 图像
4-4-1 OCC照明图案
图 4-4-1 OCC 照明图案
(1)设定画面的显示方法
菜单∶ [输入]→[图像]→[照明样式]→[OCC 照明样式]
起动∶ [图像]按键→[照明样式]标签→[OCC 照明样式]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 样式 0 63 参照(3)样式
2 照明类型 0 255 参照(4)照明类型
3 照明样式 0 255 参照(5)照明样式
4 有无圆筒
5 主照明样式
6 模式名称
7 表№ 0 15
8 分割状态编号
9 可以编辑曲线
0:不能编辑,
1:可以编辑
10 设备开关装置
0:OFF,
1:ON
11 辉度调整钮
12
照明表
设备 ID 号码 参照(6)设备 ID
Rev2.00
机器控制参数
4-47
(3)图案
№ 类别 内 容
1 0 插座
2 1 有护罩标记照明
3 2 插座
4 3 标准标记用照明
5 4～63 预备
(4)照明类型
№ 类别 内 容
1 0 标准标记用照明
2 1 有护罩标记照明
3
2～
254
预备
3 255 插座
(5)照明形式
№ 类别 内 容
1
1～
254
预备
2 255 插座
(6)设备 ID
№ 类别 内 容
1 0 垂直照明
2 1 角度照明
3 2～15 预备
