R e v 2 . 0 0 机器控制参数 4-52 (3) 图案 № 类别 内 容 1 0 反射照明 ･ 全体识别 2 1 反射照明 ･ 纵 2(1×2) 分割 3 2 透过照明 ･ 全体识别 4 3 透过照明 ･ 纵 2(1×2) 分割 5 4 侧照明 ･ 全体识别 9 5 侧照明 ･ 纵 2(1×2) 分割 7 6 侧照明 ･ 全体识别 ＋Ｚ 分割 8 7 侧照明 ･ 纵 2(1×2) 分割 ＋Ｚ 分割 9 8 插座 10 9～25…
Rev2.00
机器控制参数
4-51
4-4-3 分割识别照明图案

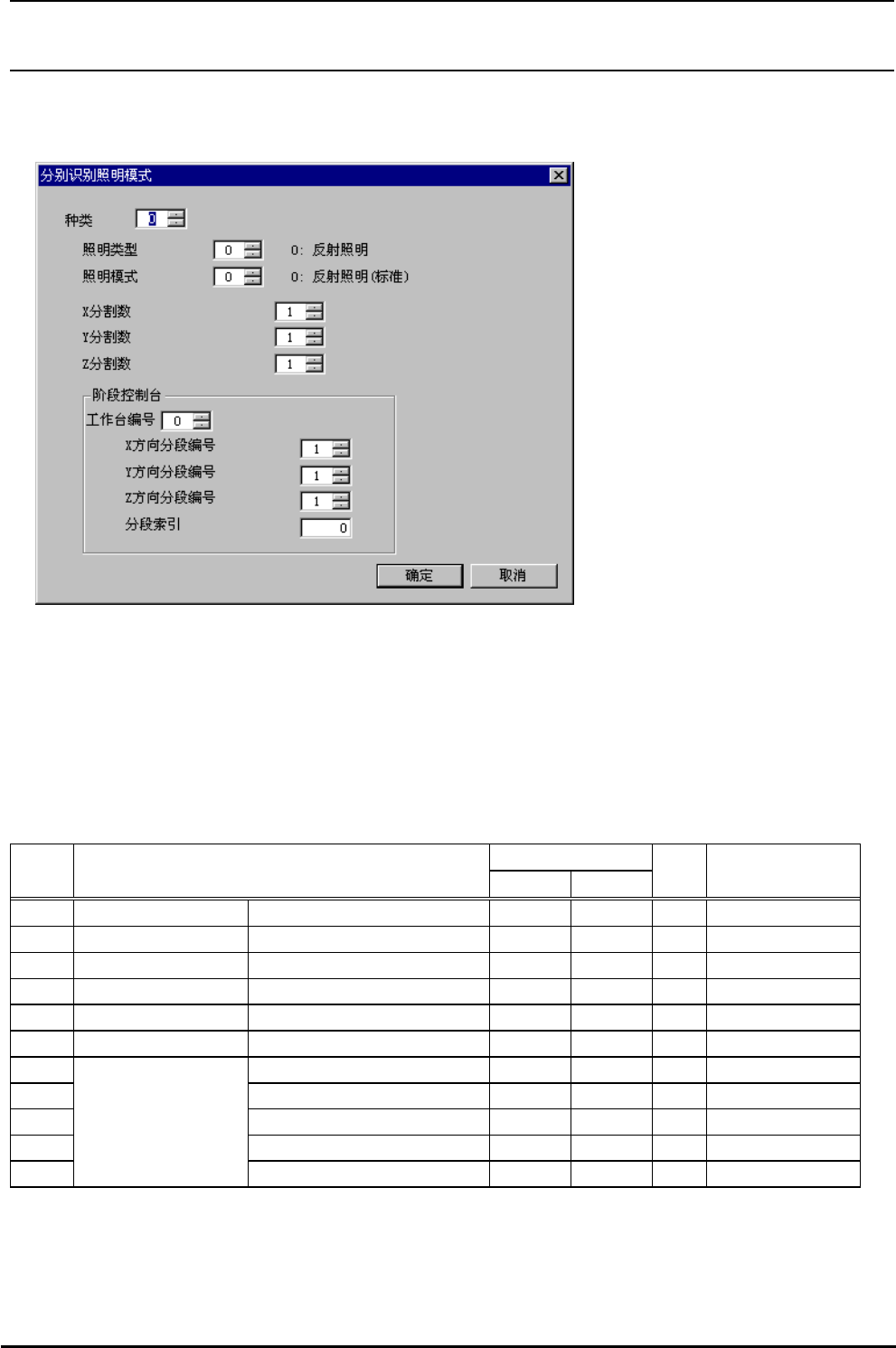

图 4-4-3 分割识别照明图案
(1)设定画面的显示方法
菜单∶ [输入]→[图像]→[分割识别]→[照明模式]
起动∶ [图像]按键→[分割识别]标签→[照明模式]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 模式 0 255 参照(3)模式
2 照明类型 0 255 参照(4)照明类型
3 照明样式 0 255 参照(5)照明样式
4 Ｘ方向分割数 0 255 设定范围 1～2
5 Ｙ方向分割数 0 255 设定范围 1～3
6 Ｚ方向分割数 0 255 设定范围 1～2
7 表№ 0 15
8 Ｘ方向分段编号 0 255 设定范围 1～2
9 Ｙ方向分段编号 0 255 设定范围 1～3
10 Ｚ方向分段编号 0 255 设定范围 1～2
11
分段控制表
照明分段指数
Rev2.00
机器控制参数
4-52
(3)图案
№ 类别 内 容
1 0 反射照明･全体识别
2 1 反射照明･纵 2(1×2)分割
3 2 透过照明･全体识别
4 3 透过照明･纵 2(1×2)分割
5 4 侧照明･全体识别
9 5 侧照明･纵 2(1×2)分割
7 6 侧照明･全体识别＋Ｚ分割
8 7 侧照明･纵 2(1×2)分割＋Ｚ分割
9 8 插座
10 9～255 预备
(4)照明类型
№ 类别 内 容
1 0 反射照明
2 1 透过照明
3 2 侧照明
4 255 插座
(5)照明形式
№ 类别 内 容
1 0 反射照明(标准)
2 1 反射照明(CBGA)
3 2 反射照明(LGA)
4 3～15 预备
5 16 透过照明(纵偶数分割)
6 17 透过照明(全体/纵奇数分割)(CX-1 未使用)
7 18 透过照明(小元件用)
8 19～31 预备
9 32 侧照明(红，无气缸控制)
10 33 侧照明(红，有气缸控制)(CX-1 未使用)
11 34～47 预备
12 48 侧照明(蓝，无气缸控制)
13 49 侧照明(蓝，有气缸控制)(CX-1 未使用)
14
50～
254
预备
15 255 插座
Rev2.00
机器控制参数
4-53
4-4-4 分割识别间距
图 4-4-4 分割识别间距
(1)设定画面的显示方法
菜单∶ [输入]→[图像]→[分割识别]→[间距]
起动∶ [图像]按键→[分割识别]标签→[间距]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 模式 0 63 参照(3)模式
2 Ｘ间距
0.1
μm
3 Ｙ间距
0.1
μm
4
分割识别间距
Ｚ间距
0.1
μm
(3)图案
№ 类别 内 容
1 0 54.0mm 视野(标准)
2 1 37.5mm 视野(选购品 1)
3 2 27.0mm 视野(选购品 2)
4 3 18.0mm 视野(选购品 3)
5 4 27.0mm 视野(选购品/高分辨率)
6 5～63 预备
