Test Research Inc.
3 固定機台
調好水平後，需將地平下螺帽轉上後固定之。
圖 2:地平示意圖
4 TR7600UserGuide‐‐Installation
Test Research Inc.
4 拆除X-Y TABLE 固定支架
為了避免 X-Y Table 在運送過程中的碰撞，出貨時會在機台內部裝置 4 處固定裝置(上
方 X-Y Table 兩處，下方 X-Y Table 兩處)。固定架拆除後建議妥善保存，日後如果需
要移機的話可以使用。固定架拆除的步驟如下：

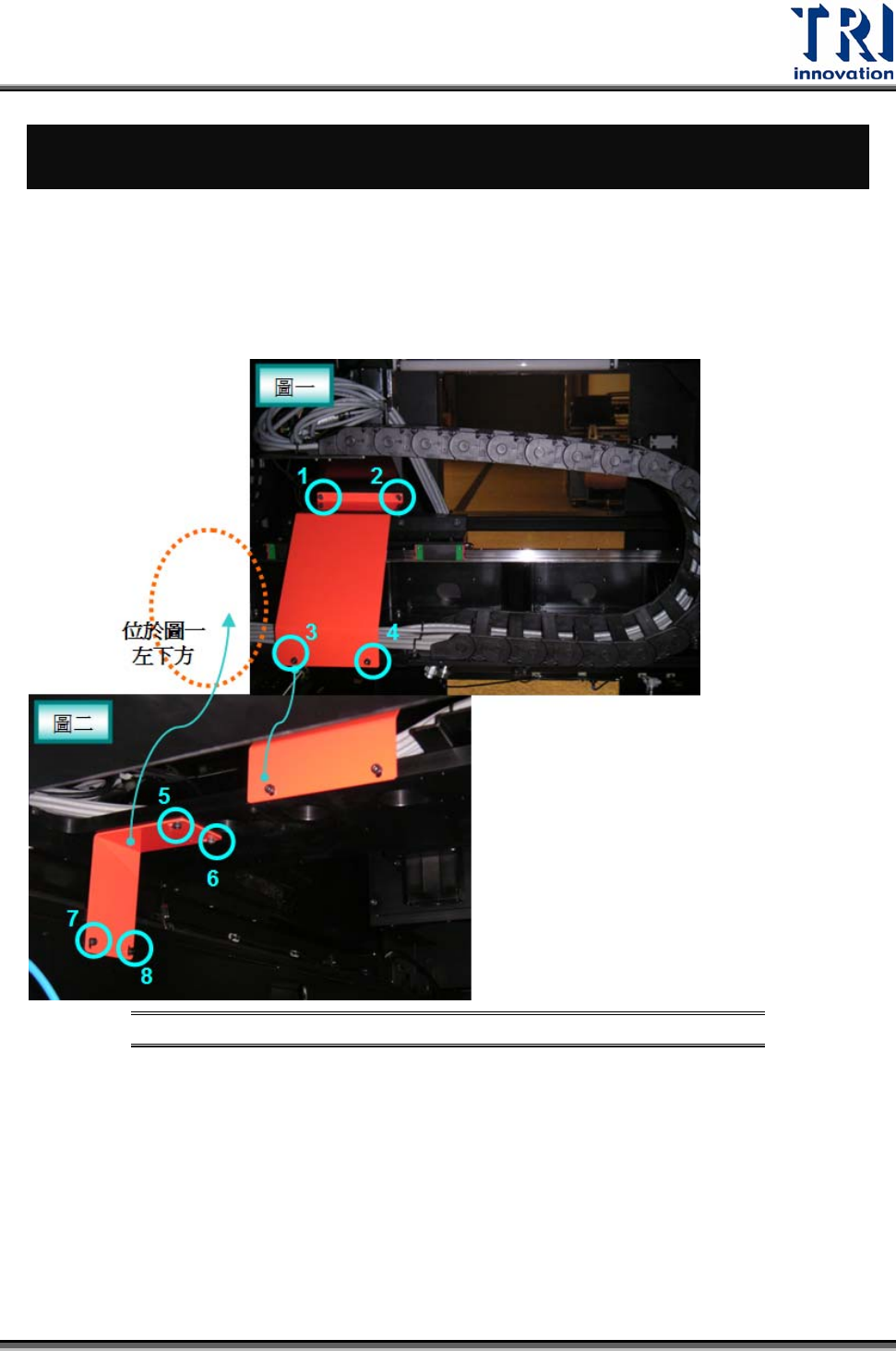

1) 鬆開上方 X-Y Table 上之固定螺絲，共 8 顆，如下圖所示。
圖 3: 上方固定架示意圖
2) 移除橘色除固定機構。
3) 鬆開下方 X-Y Table 上之固定螺絲，共 8 顆，如下圖所示。
TR7600UserGuide‐‐Installation 5
Test Research Inc.
圖 4: 下方固定架示意圖
4) 移橘色除固定機構。
