Test Research Inc. 6 安裝 X-R AY S OURCE 1) 將 X-Ray Tube 從紙箱中取出，過程請小心避免碰撞。 圖 8: 取出 X-Ray Tube 2) 將 X-Ray Tube 安裝到 X-Y Table 上， X-Ray Tube 接頭的方向朝左。 3) 鎖上四顆螺絲，如下圖所示。 圖 9: 鎖上 X-Ray Tube TR7600 User Guide ‐‐ Installation…
Test Research Inc.
3) 取出機台內的固定架
圖 7: camera 固定架示意圖
8 TR7600UserGuide‐‐Installation
Test Research Inc.

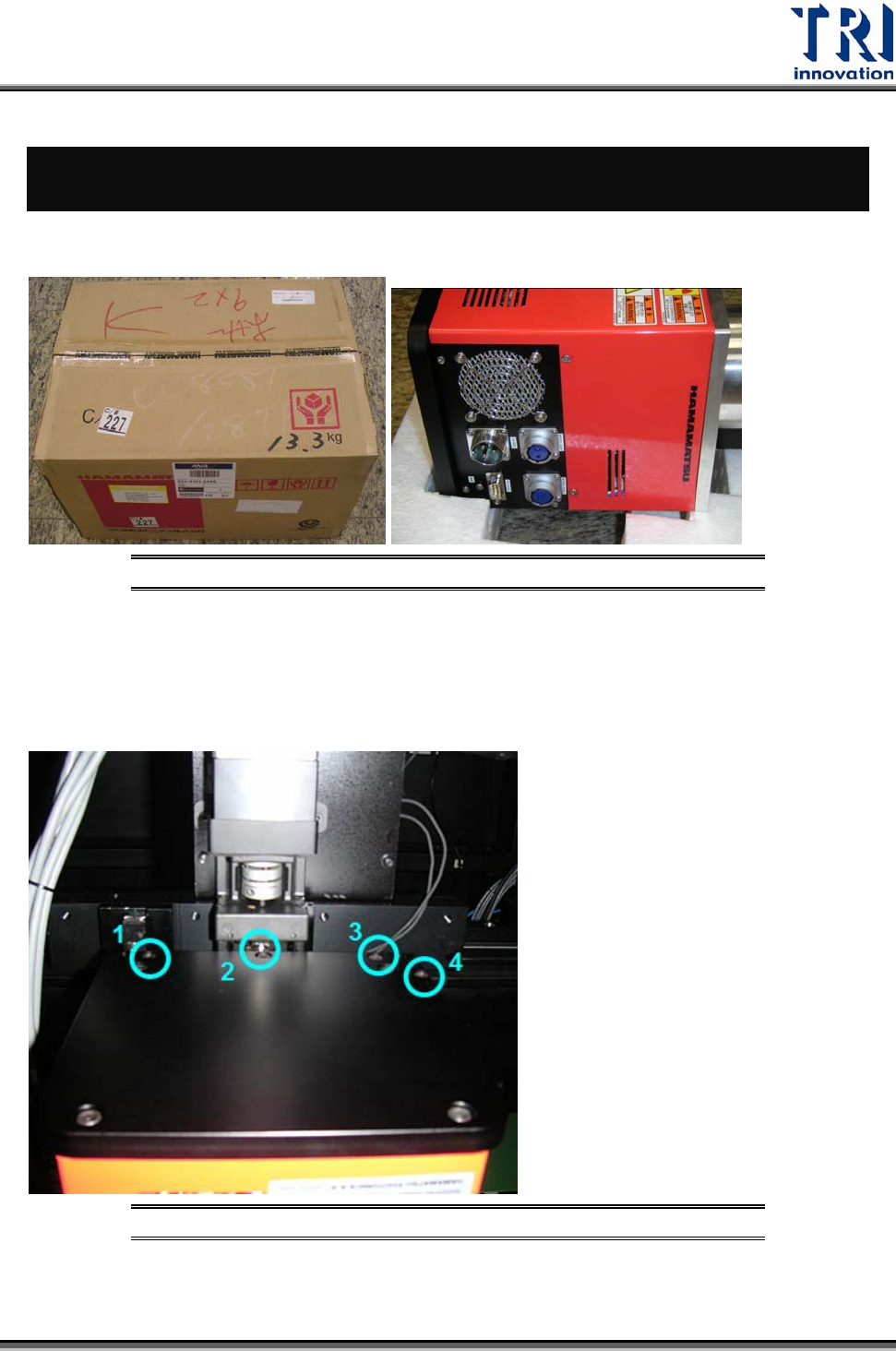

6 安裝X-RAY SOURCE
1) 將 X-Ray Tube 從紙箱中取出，過程請小心避免碰撞。
圖 8: 取出 X-Ray Tube
2) 將 X-Ray Tube 安裝到 X-Y Table 上，X-Ray Tube 接頭的方向朝左。
3) 鎖上四顆螺絲，如下圖所示。
圖 9: 鎖上 X-Ray Tube
TR7600UserGuide‐‐Installation 9
Test Research Inc.
10 TR7600UserGuide‐‐Installation
4) 接上左側接線即完成安裝。
