Test Research Inc. 圖 12: 連接接線至主電腦 TR7600 User Guide ‐‐ Installation 13
Test Research Inc.

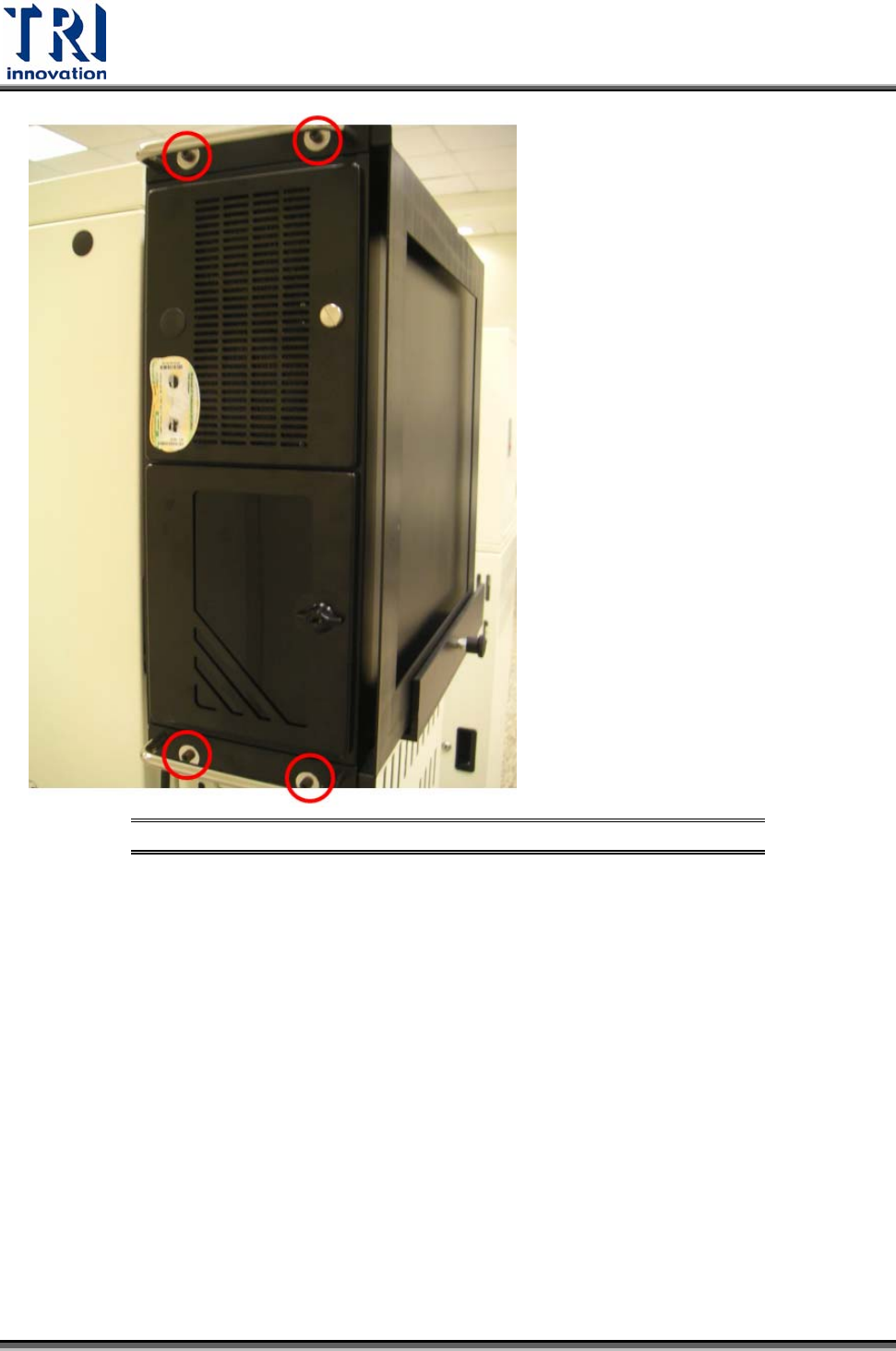

圖 11: 主電腦螺絲位置

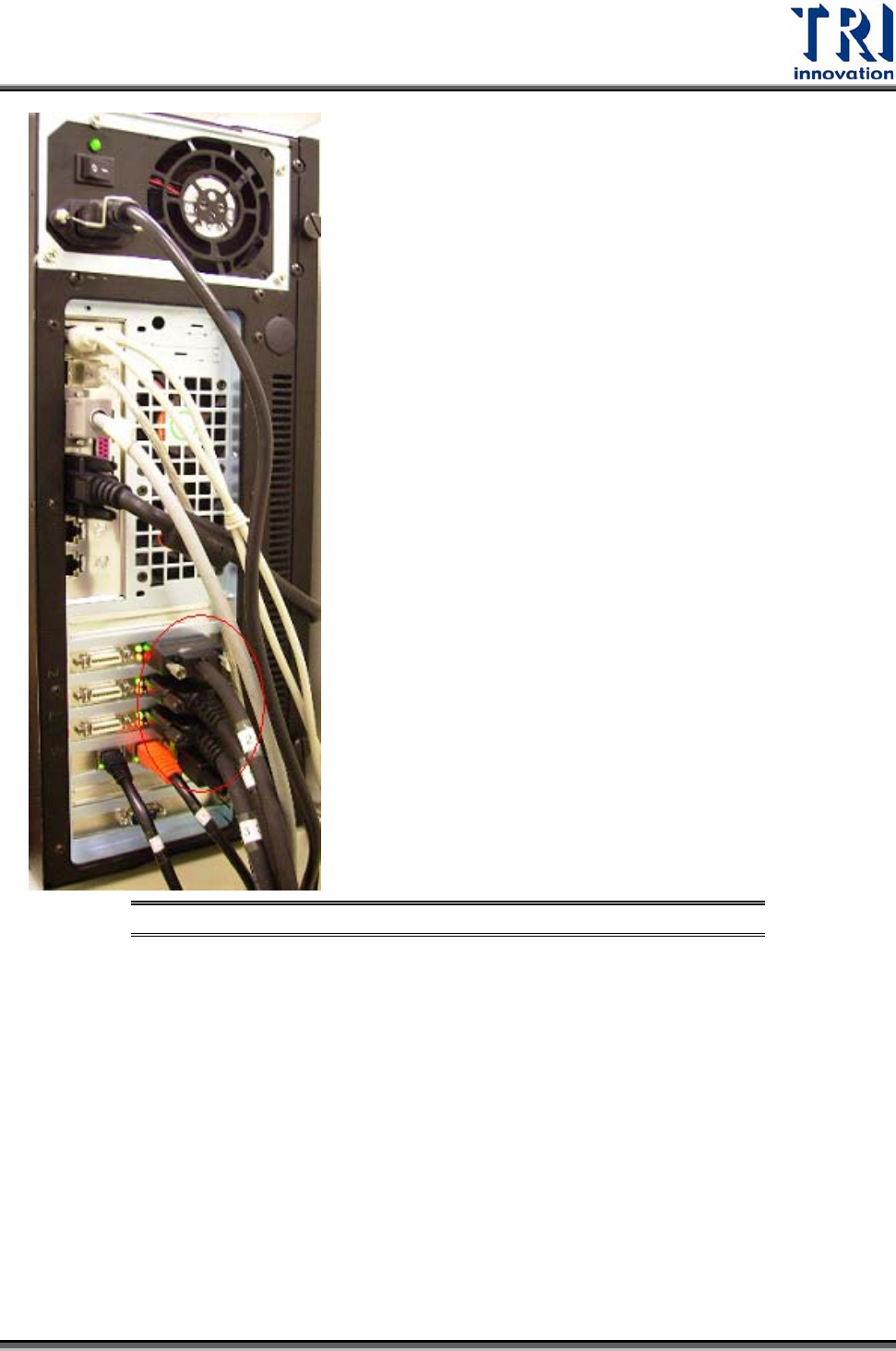

3) 接上所有接線，如下圖所示。
12 TR7600UserGuide‐‐Installation
Test Research Inc.
圖 12: 連接接線至主電腦
TR7600UserGuide‐‐Installation 13
Test Research Inc.
8 安裝MONITOR ARM

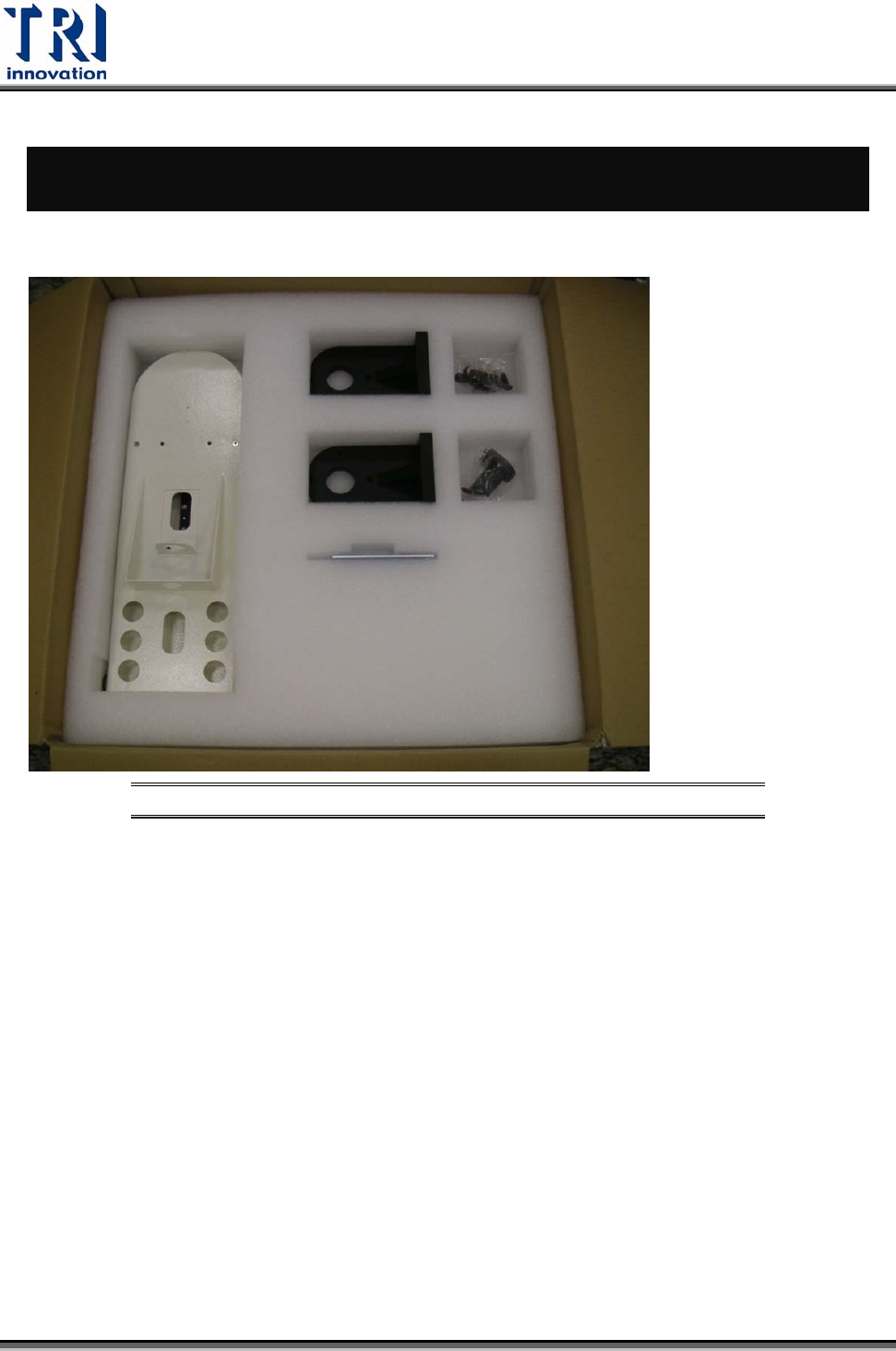

1) 將 Monitor Arm 零件從紙箱中取出
圖 13: Monitor Arm 紙箱
2) 安裝下方支撐片。上方支撐片與下方支撐片兩者相同，先取出一片鎖在機台上。
14 TR7600UserGuide‐‐Installation
