Test Research Inc. 圖 15: 安裝支撐軸 4) 安裝支撐手臂。將支撐手臂從上方放入支撐軸。 圖 16: 安裝下支撐手臂 5) 調整支撐手臂高低。放鬆下方黑色固定塊上之螺絲可上下移動支撐手臂，將支撐 手臂移動到適當位置後將螺絲鎖緊。 16 TR7600 User Guide ‐‐ Installation
Test Research Inc.

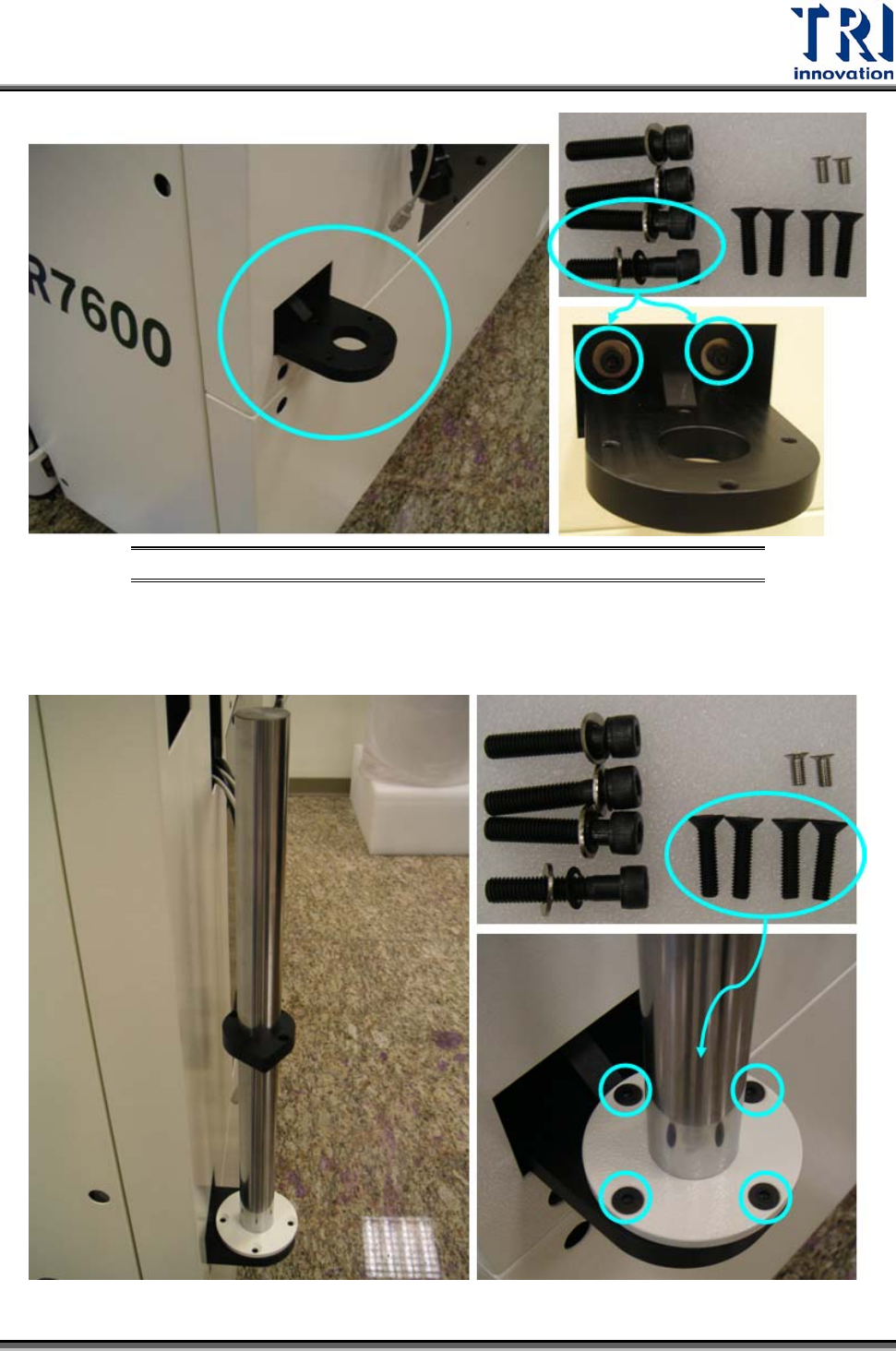

圖 14: 安裝下支撐片
3) 安裝支撐軸
TR7600UserGuide‐‐Installation 15
Test Research Inc.
圖 15: 安裝支撐軸
4) 安裝支撐手臂。將支撐手臂從上方放入支撐軸。
圖 16: 安裝下支撐手臂
5) 調整支撐手臂高低。放鬆下方黑色固定塊上之螺絲可上下移動支撐手臂，將支撐
手臂移動到適當位置後將螺絲鎖緊。
16 TR7600UserGuide‐‐Installation
Test Research Inc.
圖 17: 調整支撐手臂高低
6) 調整支撐手臂鬆緊。上方黑色固定塊之螺絲放鬆時支撐手臂可以左右轉動，調整
此螺絲至適度鬆緊。
圖 18: 調整支撐手臂鬆緊
7) 安裝上方支撐片。將支撐片下方有ㄧ凹槽可將支撐軸固定，位置放妥後用 2顆螺
絲鎖緊。
TR7600UserGuide‐‐Installation 17
