TR7600_Installation_ch_v1-0-2 - 第29页
Test Research Inc. 圖 26: 安裝螢幕 15) 將鍵盤及滑鼠放置妥當，且將其訊號線經由孔位拉到後方。 TR7600 User Guide ‐‐ Installation 21
Test Research Inc.
圖 24: 安裝鍵盤滑鼠座
13) 將螢幕固定片鎖到螢幕上。
圖 25: 安裝螢幕固定片
14) 將螢幕由上往下順著凹槽安裝至螢幕承盤上。
20 TR7600UserGuide‐‐Installation
Test Research Inc.

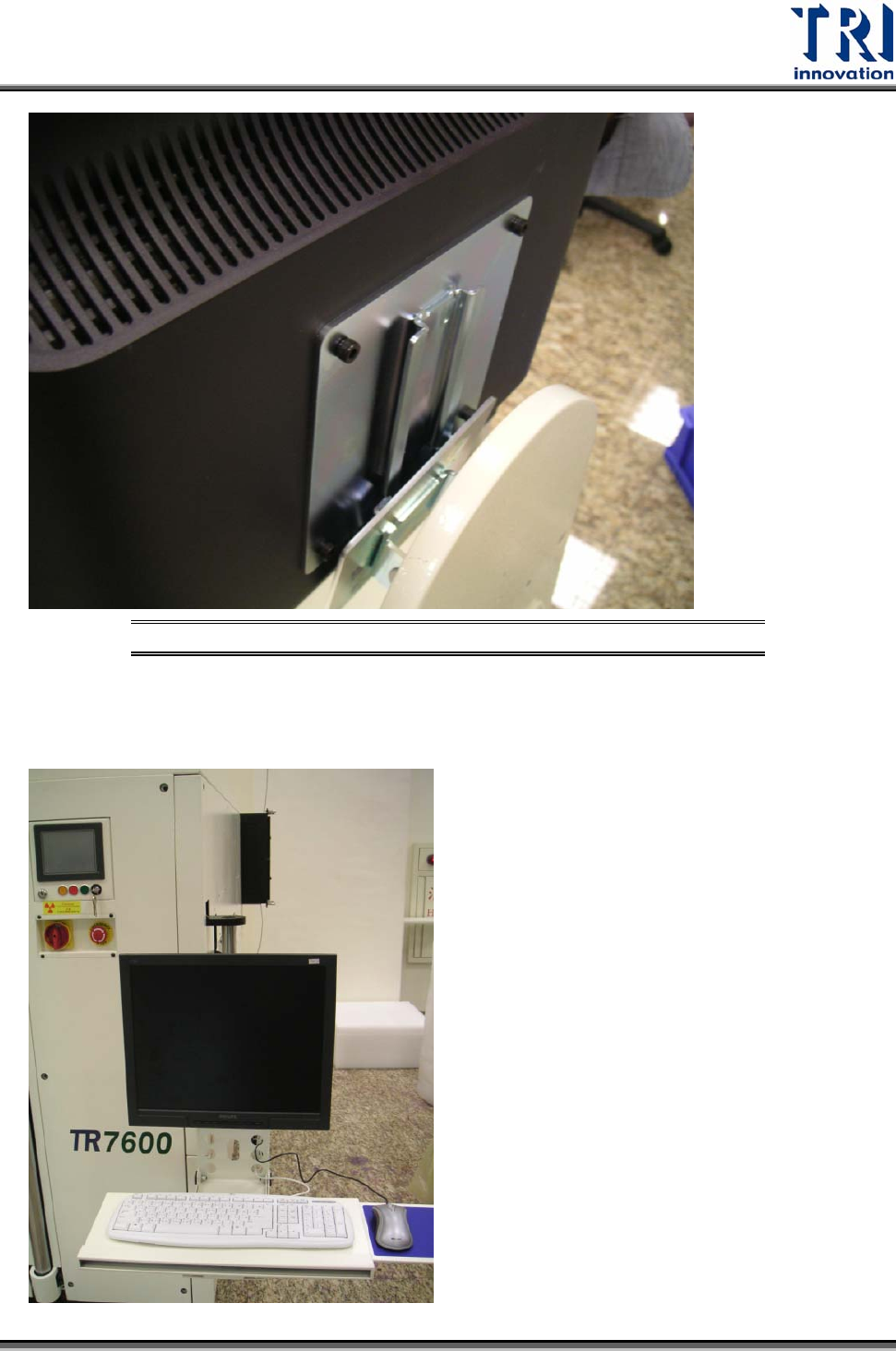

圖 26: 安裝螢幕
15) 將鍵盤及滑鼠放置妥當，且將其訊號線經由孔位拉到後方。
TR7600UserGuide‐‐Installation 21
Test Research Inc.
圖 27: 放置鍵盤及滑鼠
16) 連接螢幕電源及訊號線、鍵盤訊號線與滑鼠訊號線，並且將線材整理整齊即完成
Monitor Arm 安裝。
圖 28: 連接訊號線
22 TR7600UserGuide‐‐Installation
