Test Research Inc. 9 周邊組裝 9.1 三色燈組裝 將三色燈裝至機台於正面右上方處，並用六角螺絲鎖緊後於下方將接頭連接起來。 1) 從配件箱中取出三色燈。 2) 使用 M4x12 螺絲。螺絲已鎖在機台上蓋安裝三色燈的地方，需拆卸螺絲後將三 色燈以原螺絲座鎖回該處。 圖 29: 組裝三色燈 3) 連接內部接頭。 將三色燈與內部預留接頭接上 TR7600 User Guide ‐‐ Installation …
Test Research Inc.
圖 27: 放置鍵盤及滑鼠
16) 連接螢幕電源及訊號線、鍵盤訊號線與滑鼠訊號線，並且將線材整理整齊即完成
Monitor Arm 安裝。
圖 28: 連接訊號線
22 TR7600UserGuide‐‐Installation
Test Research Inc.
9 周邊組裝
9.1 三色燈組裝
將三色燈裝至機台於正面右上方處，並用六角螺絲鎖緊後於下方將接頭連接起來。
1) 從配件箱中取出三色燈。
2) 使用 M4x12螺絲。螺絲已鎖在機台上蓋安裝三色燈的地方，需拆卸螺絲後將三
色燈以原螺絲座鎖回該處。

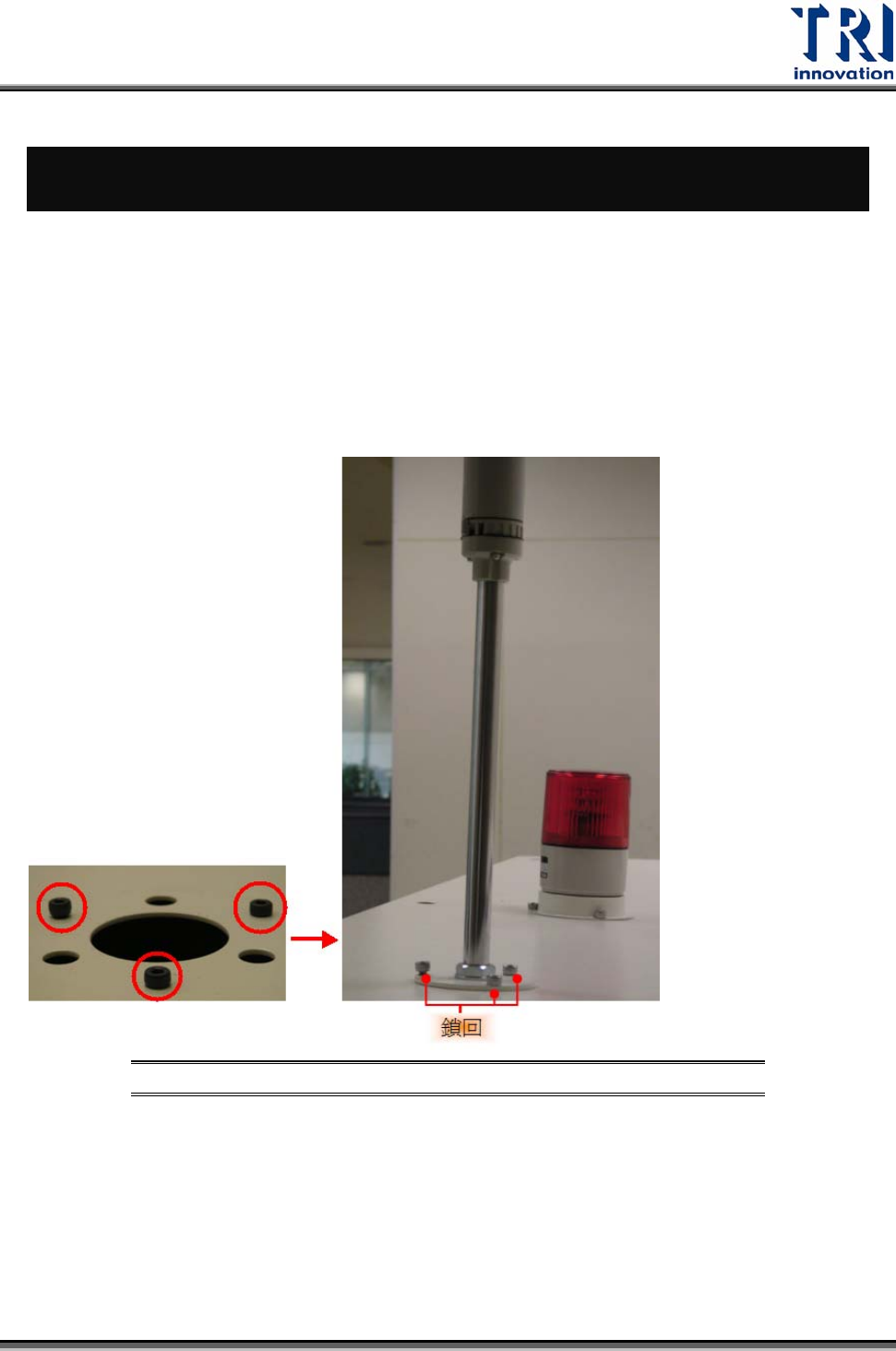

圖 29: 組裝三色燈
3) 連接內部接頭。
將三色燈與內部預留接頭接上
TR7600UserGuide‐‐Installation 23
Test Research Inc.

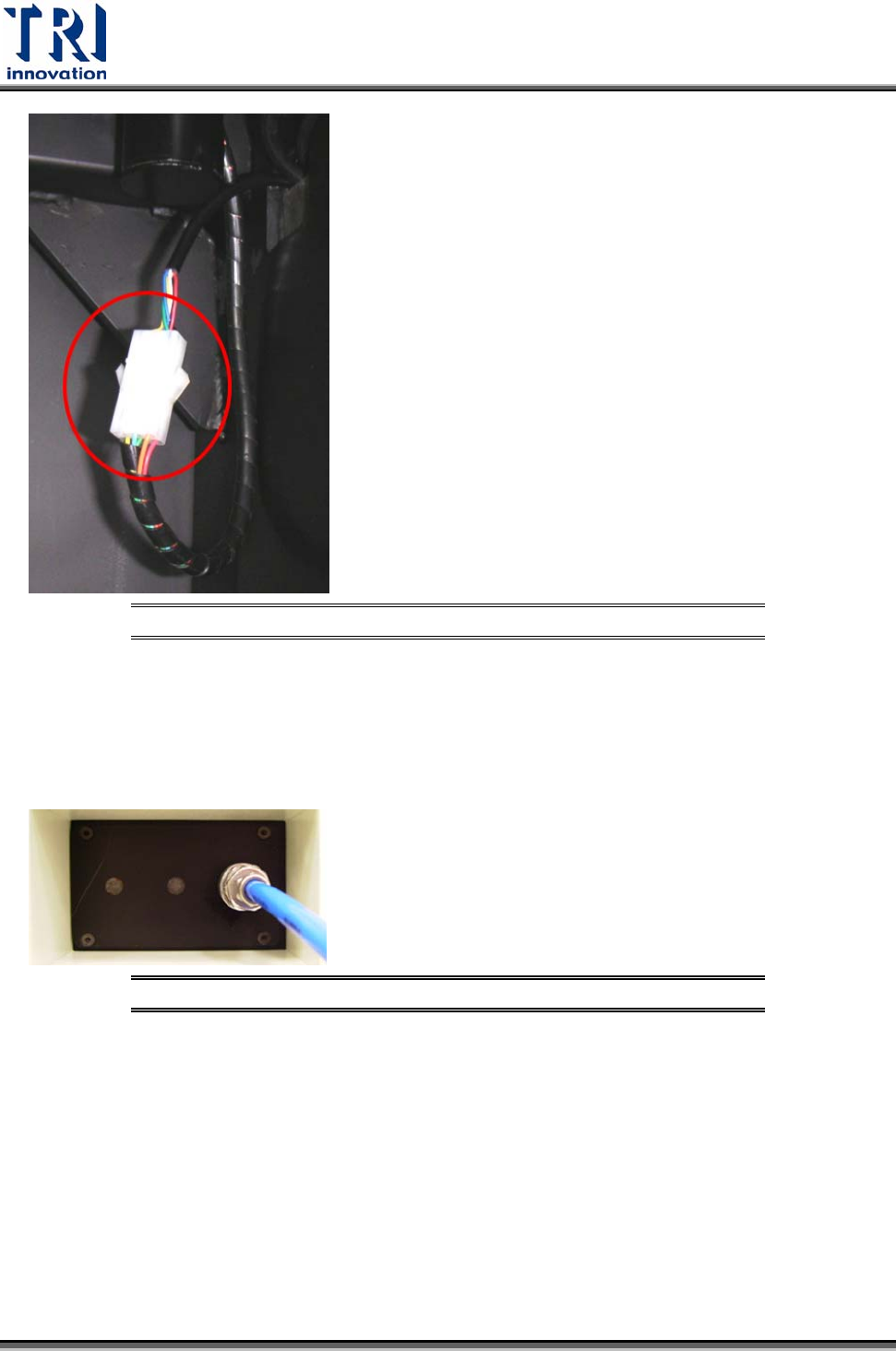

圖 30: 安裝三色燈接頭
9.2 接上氣壓管
將氣壓管接上氣壓接頭，氣壓規格為 600kPa (87 psi)。
圖 31: 連接氣壓管
9.3 SICK Barcode 安裝
1) 鎖上左右輔助支架。左側輔助支架須朝左轉向後鎖上，右廁輔助支架須朝右轉向
後鎖上。
2) 將主支架鎖到輔助支架上。
