0603 - 005 センサ / 負荷レイアウト ビーム センサ / 負荷レイアウト ビーム -M21 -M23 -B2202 -M23 -M21 -M22 -B2102 -B2101 -B2101 -B2102 -B2201 -M22 -U21 -U22 -U23 -U23 -U21 -U22 -B2203 記号 名称 記号 名称 -B2101 X 軸オーバーラン (+) -U21 X 変換器 -B2102 X 軸オーバーラン (-)…
0603-005
センサ / 負荷レイアウト カバー
センサ / 負荷レイアウト カバー
M102
-S111
M101
-S131
-S132
-S111
-S112
-S122
-S122
-S105
-S105
記号 名称 記号 名称
M101 天井冷却ファン 1 M102 天井冷却ファン 2
-S111 フィーダ準備完了 1 -S111 フィーダ準備完了 2
-S131 カバー 1( 後 ) -S132 カバー 1( 前 )
-S122 非常停止 ( 後 ) -S105 非常停止 ( 前 )
-S105 非常停止 ( 後 ) -S122 非常停止 ( 前 )
-S112 STAGE READY
2-3
Tg1172-ID-MD
0603-005
センサ / 負荷レイアウト ビーム
センサ / 負荷レイアウト ビーム
-M21
-M23
-B2202
-M23
-M21
-M22
-B2102
-B2101
-B2101
-B2102
-B2201
-M22
-U21
-U22
-U23
-U23
-U21
-U22
-B2203
記号 名称 記号 名称
-B2101 X 軸オーバーラン (+) -U21 X 変換器
-B2102 X 軸オーバーラン (-) -U22 Y1 変換器
-B2201 Y 軸オーバーラン (+) -U23 Y2 変換器
-B2202 Y 軸接近検出
-B2203 Y 軸オーバーラン (-)
-M21 ビーム X モータ
-M22 ビーム Y1 モータ
-M23 ビーム Y2 モータ
2-4
Tg1172-ID-MD
0603-005

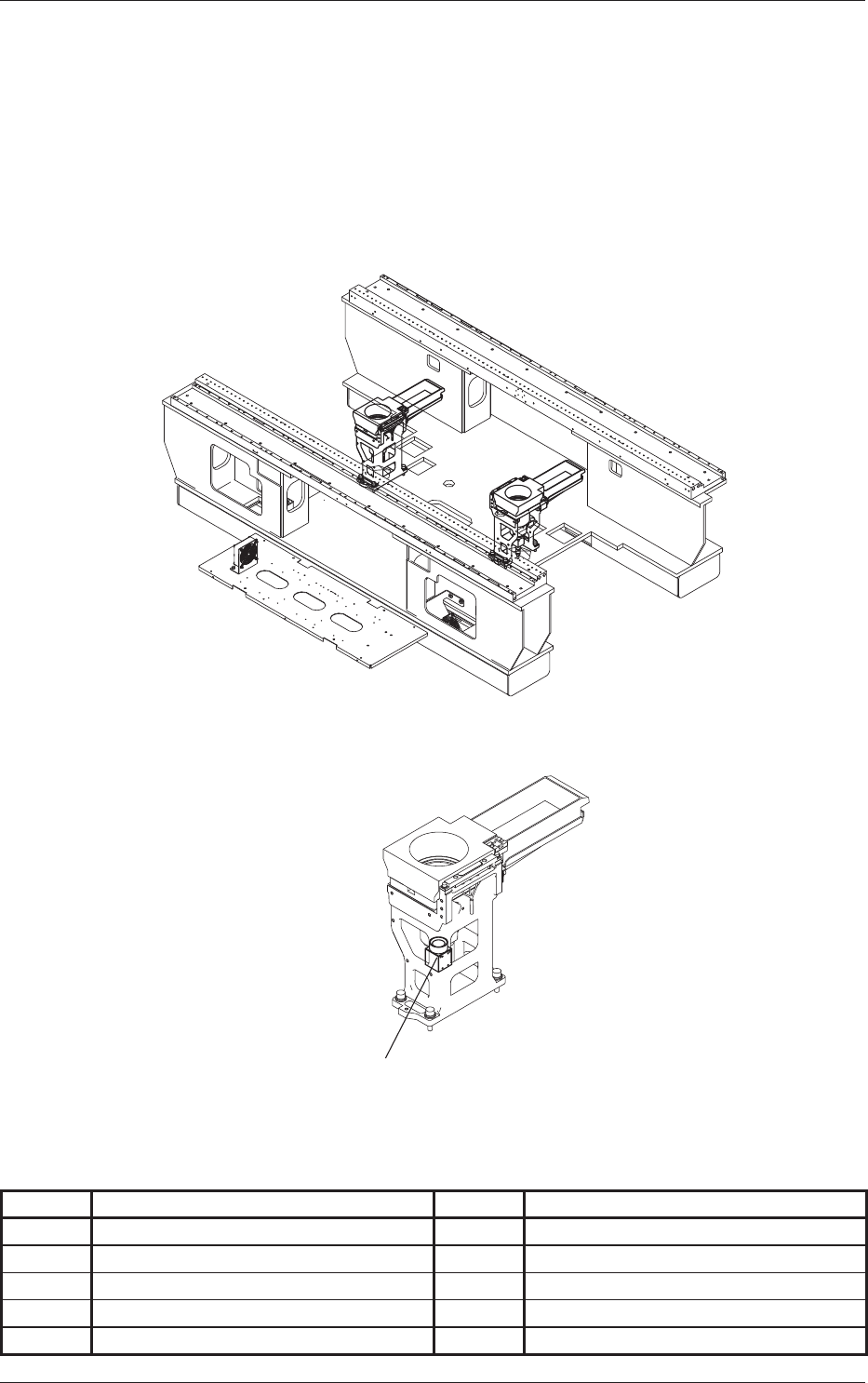

センサ / 負荷レイアウト 部品認識カメラ
センサ / 負荷レイアウト 部品認識カメラ
-B61
記号 名称 記号 名称
-B61 部品認識カメラ
2-5
Tg1172-ID-MD
