0603 - 005 センサ / 負荷レイアウト ヘッド センサ / 負荷レイアウト ヘッド -U37 -Y0401 ～ Y0412 -B36 -E39 -U04 -B3104 -B3102 -B3105 -B3101 -M33 -M34 -M32 -B0413T -B0413 -M31 -B3103 -B3106 -Y0901 -Y0902 -Y0901 -Y0902 -U03 -U03 記号 名称 記号 名称 -B3101 ノズル選…
0603-005
センサ / 負荷レイアウト カッタ
センサ / 負荷レイアウト カッタ
-B6302
-M63
-B6301
-B6302
-M63
-B6301
記号 名称 記号 名称
-B6301 カッター原点 (+)
-B6302 カッター原点 (-)
-M63 カッターモータ
2-6
Tg1172-ID-MD
0603-005

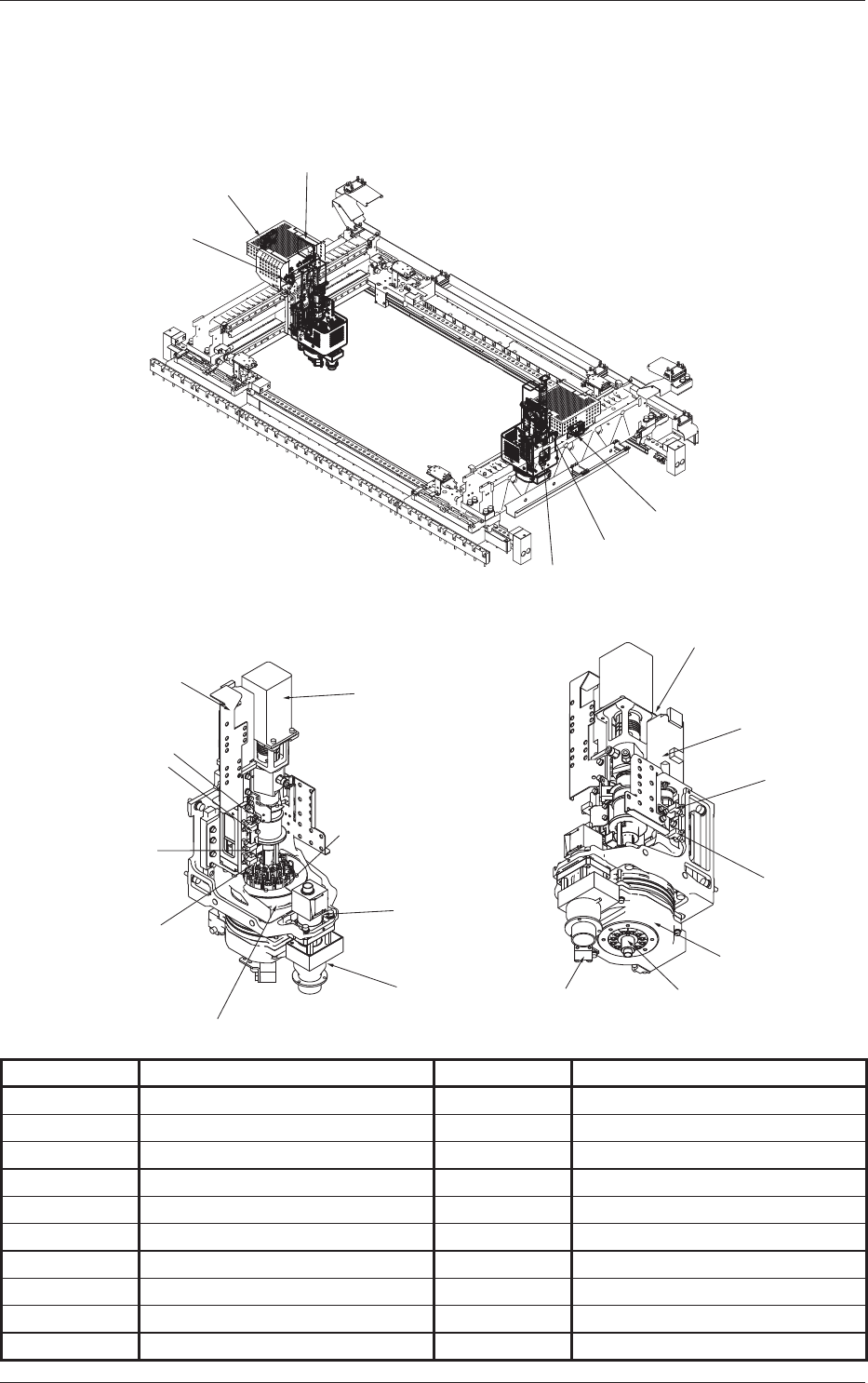

センサ / 負荷レイアウト ヘッド
センサ / 負荷レイアウト ヘッド
-U37
-Y0401 ～ Y0412
-B36
-E39
-U04
-B3104
-B3102
-B3105
-B3101
-M33
-M34
-M32
-B0413T
-B0413
-M31
-B3103
-B3106
-Y0901
-Y0902
-Y0901
-Y0902
-U03
-U03
記号 名称 記号 名称
-B3101 ノズル選択位置 -M31 ヘッド回転モータ
-B3102 ノズル上下インタロック -M32 ノズル選択モータ
-B3103 ヘッド上下 (+) オーバラン -M33 ノズル上下モータ
-B3104 ノズル上下 (+) オーバーラン -M34 ヘッド上下モータ
-B3105 ノズル上下 (-) オーバーラン -U03 ラインセンサアンプ
-B3106 ヘッド上下 (-) オーバーラン -U04 I/O ボード ( ヘッド可動部 )
-B0413 ラインセンサ受光 -U37 スリップリング
-B0413T ラインセンサ投光 -Y0401 ～ Y0412 真空切替えバルブ 1 ～ 12
-B36 基板認識カメラ -Y0901 エア真空切替
-E39 基板認識照明 -Y0902 エアブロー
2-7
Tg1172-ID-MD
0603-005

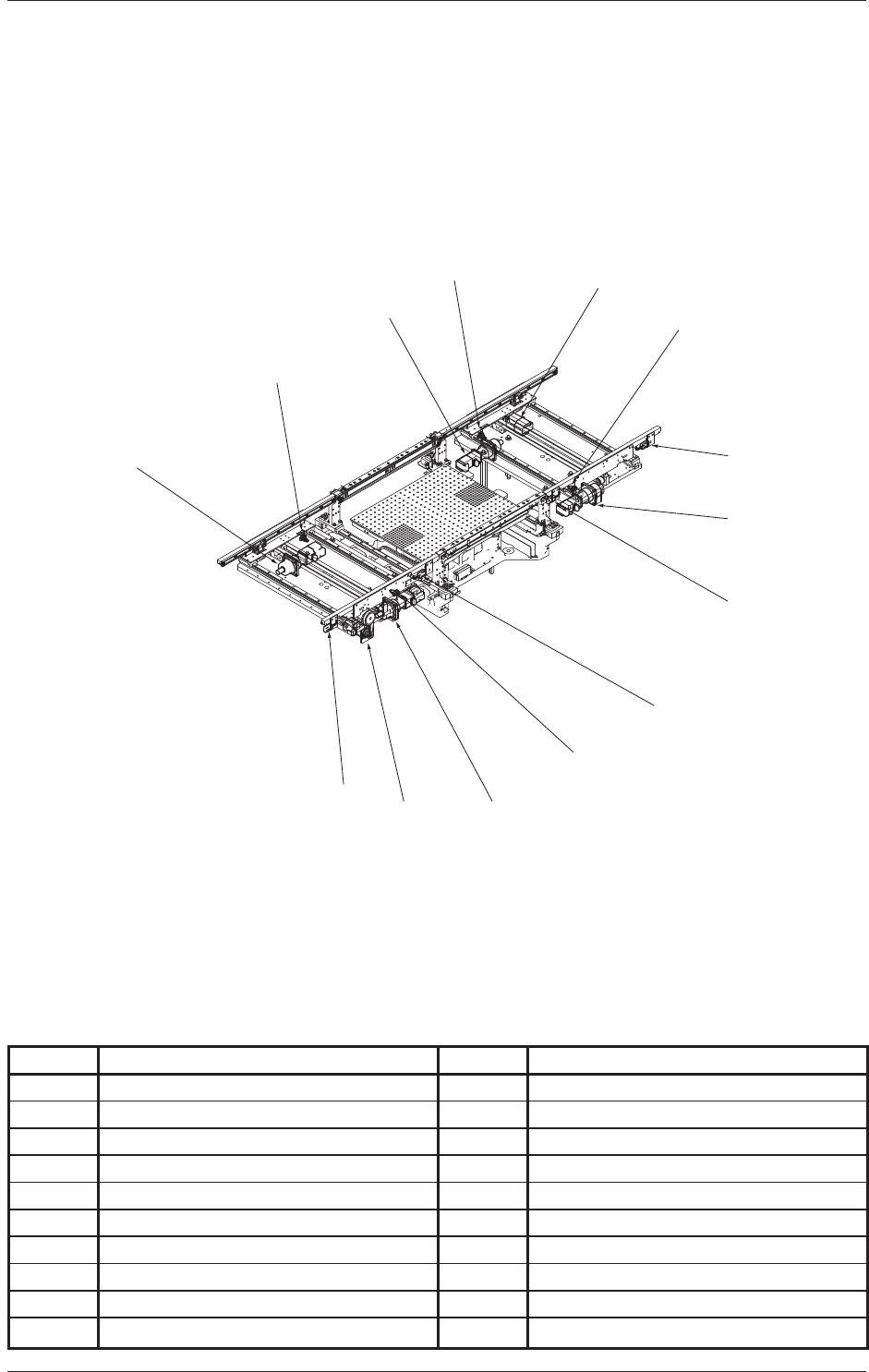

センサ / 負荷レイアウト コンベア (NL,NR)
センサ / 負荷レイアウト コンベア (NL,NR)
-B5201
-M51
-M41
-B4101
-M52
-B4401
-M44
-B4102
-B4402
-B5101
-M51
-M52
-B5101
-B5201
記号 名称 記号 名称
-B4101 NL 搬送基板検出センサ（減速） -M51 NL-W1 シュート幅可変サーボモータ
-B4102 NL 搬送基板検出センサ（停止） -M52 NL-W2 シュート幅可変サーボモータ
-B4401 NR 搬送基板検出センサ（減速） -M51 NR-W1 シュート幅可変サーボモータ
-B4402 NR 搬送基板検出センサ（停止） -M52 NR-W2 シュート幅可変サーボモータ
-B5101 NL シュート幅可変 1 オーバーラン（+）
-B5201 NL シュート幅可変 2 オーバーラン（-）
-B5101 NR シュート幅可変 1 オーバーラン（+）
-B5201 NR シュート幅可変 2 オーバーラン（-）
-M41 搬送サーボモータ (NL)
-M44 搬送サーボモータ (NR)
2-8
Tg1172-ID-MD
