0603-005 電気回路図で使用する記号 名 称 記 号 図 記 号 備 考 コイル （ ON ディレー） a 接点 （メーク接点） タイマー b 接点 （ブレーク接点） コイル （ OFF ディレー） a 接点 （メーク接点） コイル メイン接点（ a 接点） 補助接点（ a 接点） b 接点 （ブレーク接点） メイン接点（ b 接点） 補助接点（ b 接点） INPUT LOAD INPUT ・ LOAD を合せて描いている 場合…

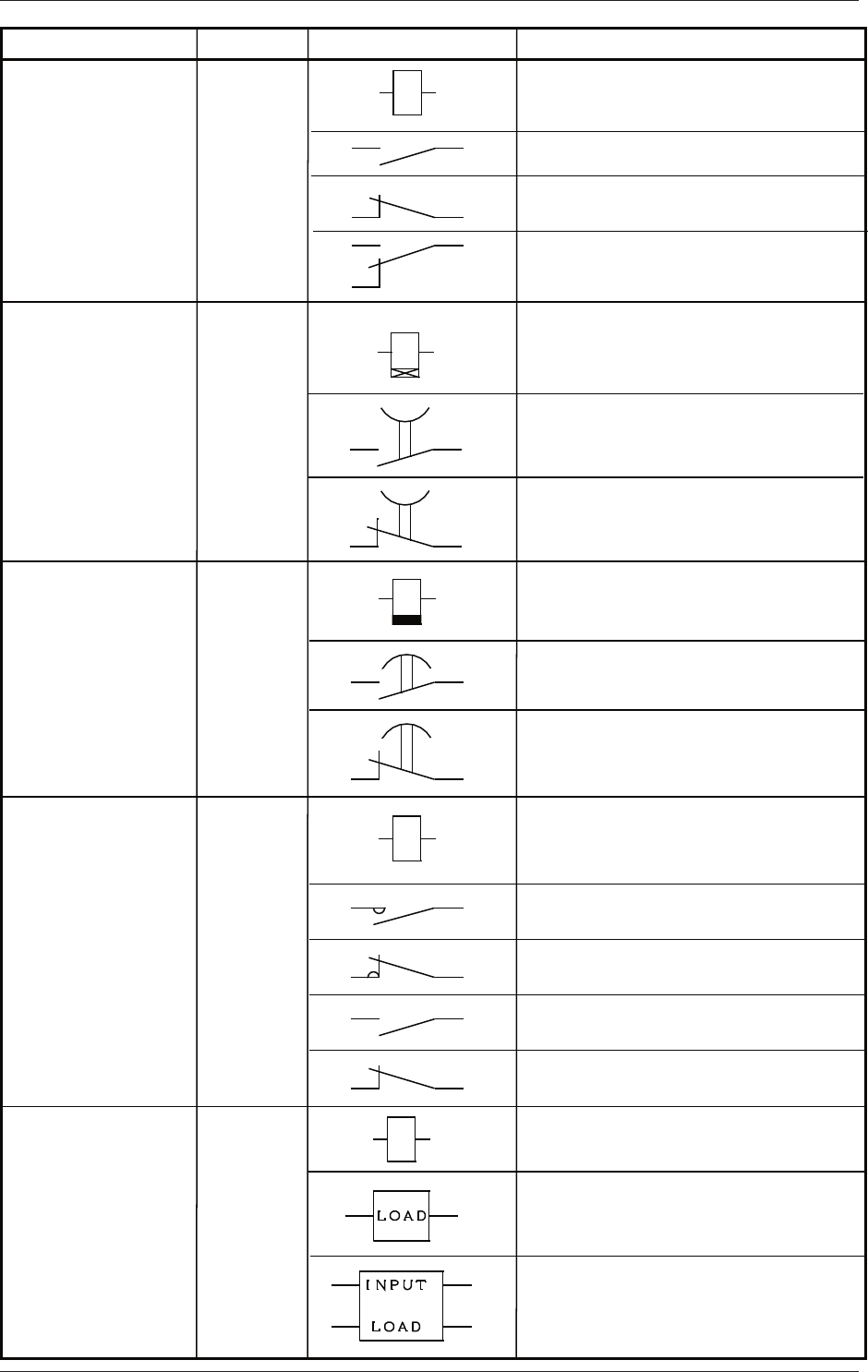

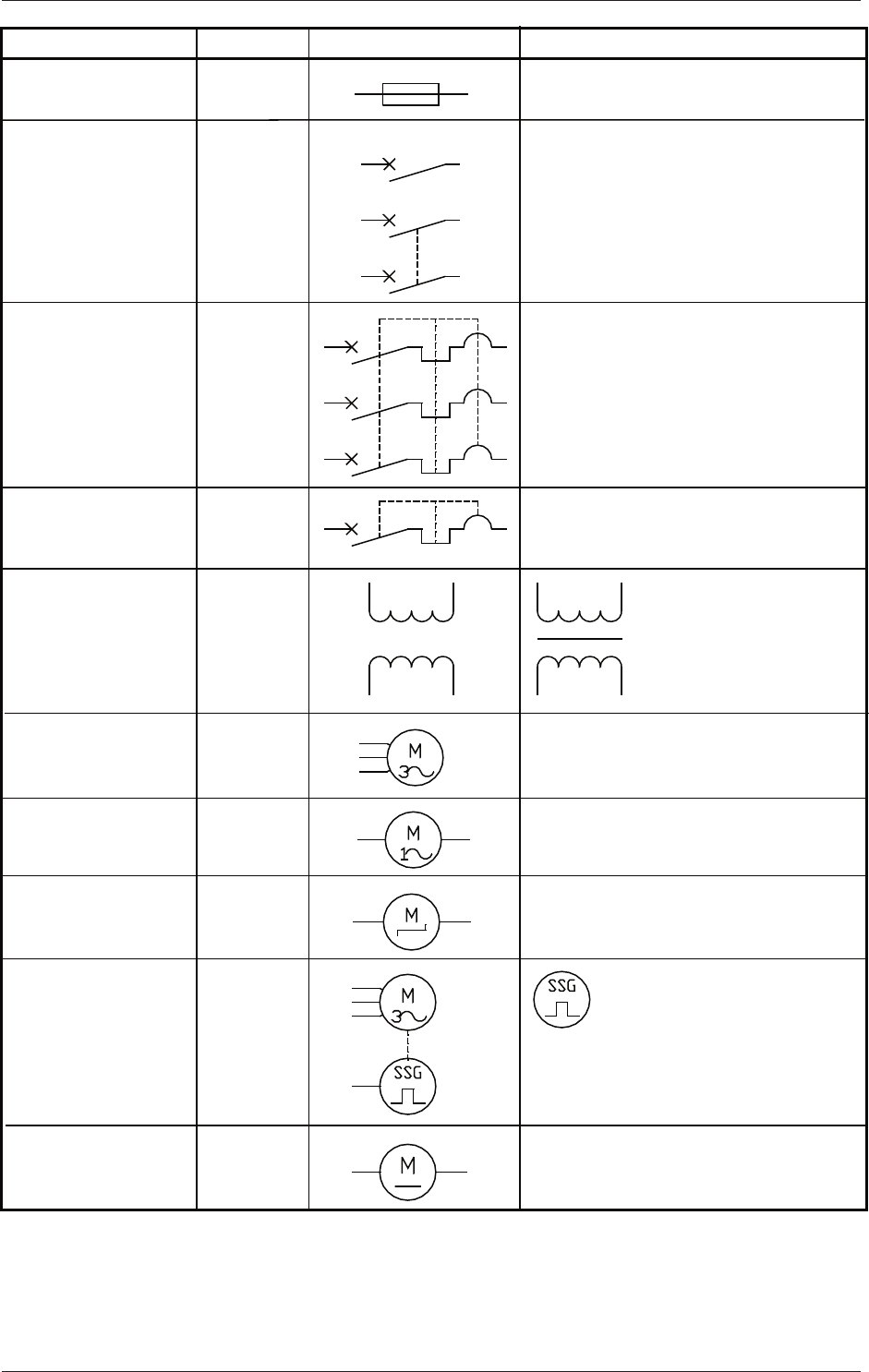

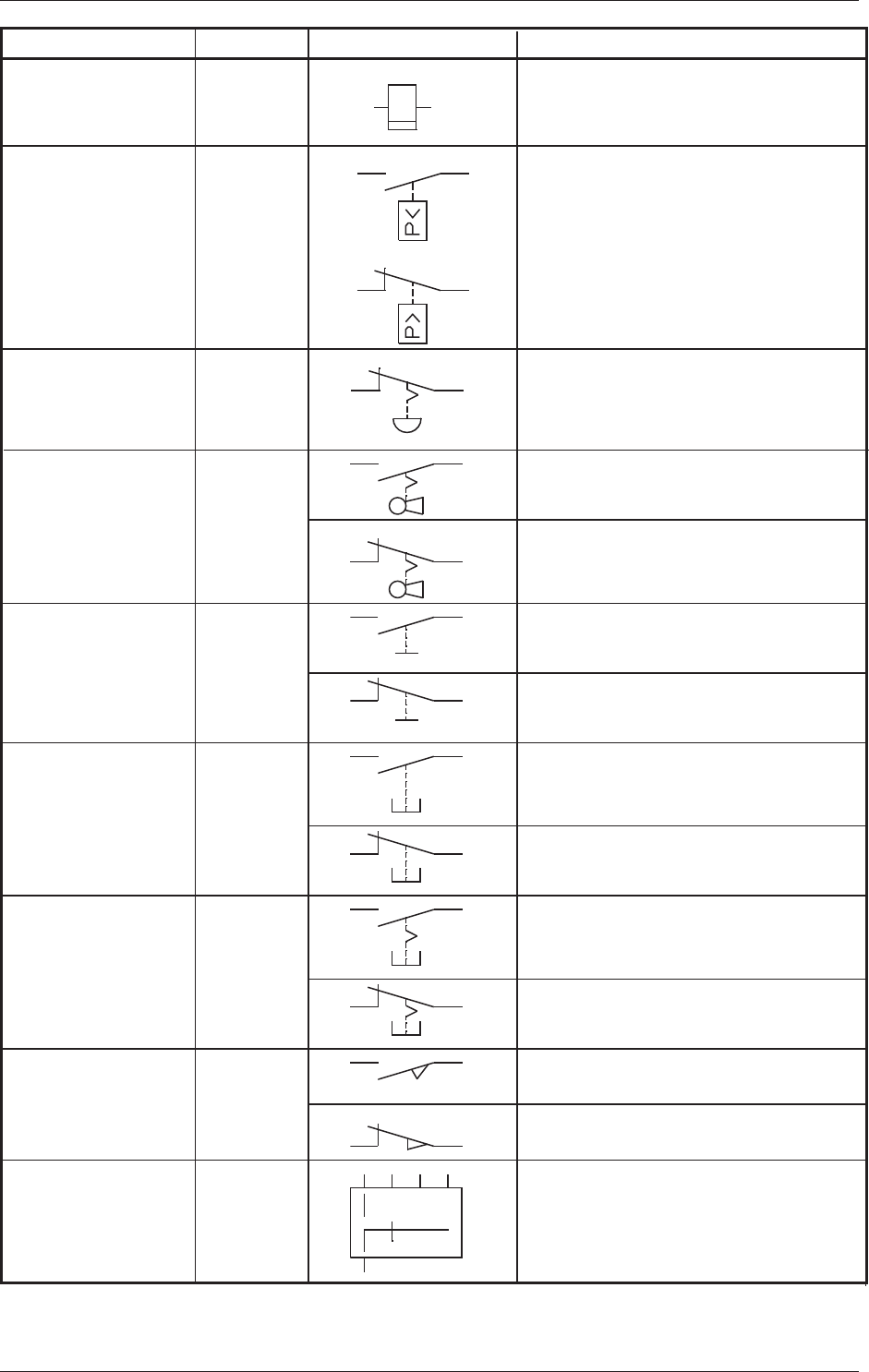

0603-005
電気回路図で使用する記号
名 称 記 号 図 記 号 備 考
ブレーカ
サーキットブレーカ
サーキットプロテクタ
トランス
3相交流モータ
単相交流モータ
冷却ファン
ステッピングモータ
サーボモータ
DC
モータ
M
M
M
M
M
T
Q
Q
本装置では鉄心入りのトラ
ンスを使用しているため、
左図のように表記してい
ます。
左図はエンコーダを表します。
気中遮断器
ヒューズ
F
(a)
(b)
4-3
Tg1172-ID-MD
0603-005
電気回路図で使用する記号
名 称
記 号
図 記 号 備 考
コイル
（ONディレー）
a
接点
（メーク接点）
タイマー
b接点
（ブレーク接点）
コイル
（OFFディレー）
a
接点
（メーク接点）
コイル
メイン接点（a 接点）
補助接点（a 接点）
b 接点
（ブレーク接点）
メイン接点（b 接点）
補助接点（b 接点）
INPUT
LOAD
INPUT
・LOADを合せて描いている
場合もあります。
ソリッドステート
リレー
K
K
電磁接触器
K
K
タイミングリレー
（ONディレー）
タイミングリレー
（OFFディレー）
リレー
K
コイル
接点（a接点）
接点（b接点）
接点（c接点）
4-4
Tg1172-ID-MD
0603-005
電気回路図で使用する記号
(a)
(b)
圧力スイッチ
非常停止スイッチ
キースイッチ
トグルスイッチ
押しボタンスイッチ
（オルタネート）
安全ドアスイッチ
リミットスイッチ
セレクタスイッチ
押しボタンスイッチ
（モーメンタリー）
S
S
S
S
S
S
S
S
a接点
a接点
b接点
a接点
b接点
b接点
a接点
a接点
b接点
b接点
接点の組合せ理論は、図記号の近傍に
記載されます。
備 考
図 記 号
名 称 記 号
サイクルカウンタ
4-5
Tg1172-ID-MD
