12 Men ü steue rung des Automaten Die M en ü f ü hrung und di e Bedienober fl ä che der Au tomaten basie ren auf dem Micros oft Windows-St andard. S ie k ö nnen – mit den Fu nktionstasten F1 b is F12 de r T astatur , – m…

Sicherheitseinrichtungen

Treten schwerwiegende Probleme auf:

Der Automat bleibt sofort stehen. Versuchen Sie, das Pro-

blem zu beseitigen. Wenn dies nicht möglich ist, rufen Sie

den Einrichter.

Bestücken fortsetzen

Entriegeln Sie den NOT-HALT-Pilzdrucktaster, indem Sie ihn nach links

drehen.

Drücken Sie den Start-Taster.

Schutzabdeckungen

Achten Sie darauf, dass beim Betrieb alle Schutzabdeckungen geschlos-

sen sind. Sobald eine Abdeckung geöffnet ist, bleibt der Automat stehen

und es erscheint beispielsweise folgende Fehlermeldung während des

Bestückens:

Allg. Fehler: 270 Leiterplatte wird wegen NOT-HALT unterbrochen

Seg:1 Abs:1 FZ:1

Schließen Sie die Schutzabdeckungen und drücken Sie ’Start’.

a NOT-HALT-Pilzdrucktaster, Eingabeseite

s NOT-HALT-Pilzdrucktaster, Ausgabeseite

d Schutzhaube, rechte Seite

f Schutzscheiben, rechte Seite

g Schutzhaube, linke Seite

h Schutzscheiben, linke Seite

j Abdeckung und Eingreifschutz am Eingabeband

k Abdeckung und Eingreifschutz am Ausgabeband

Menüsteuerung des Automaten

Die Menüführung und die Bedienoberfläche der Automaten basieren auf

dem Microsoft Windows-Standard. Sie können

– mit den Funktionstasten F1 bis F12 der Tastatur,

– mit dem Trackball und der linken Maustaste oder

– mit dem Touchscreen Aktionen in den einzelnen Menüs starten.

– durch Drücken der Alt-Taste und einem ’Hot key’ Pulldown-Fenster und

deren Untermenüs öffnen.

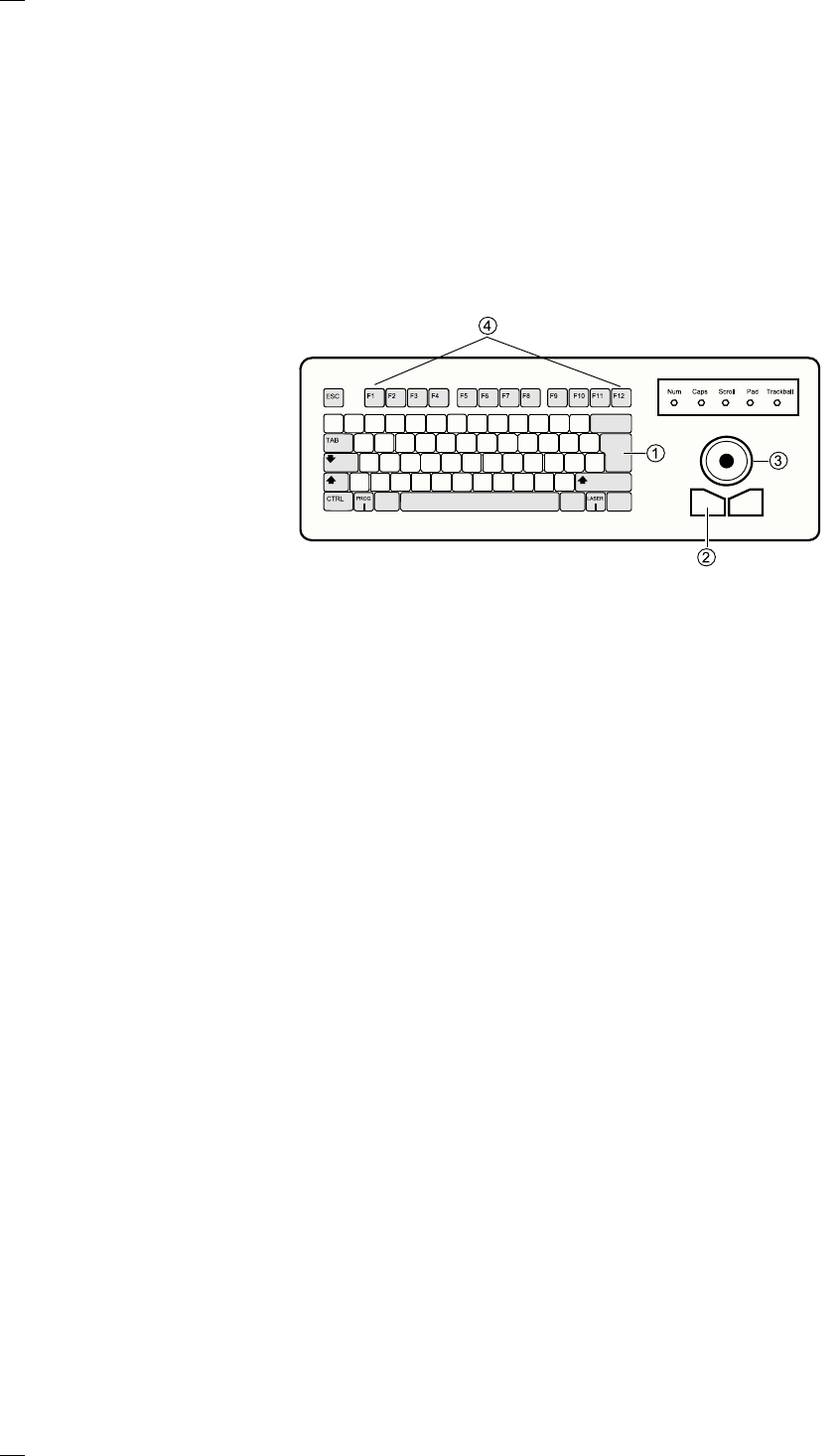

Tastatur mit integrierter Maus (Trackball)

IBM-kompatible

Tastatur mit

deutschem

Zeichensatz

a Returntaste

s Linke Maustaste

d Trackball

f Funktionstasten F1 bis F12

Touchscreen

Alternativ zum Trackball lässt sich der Mauszeiger mit dem Finger am

Bildschirm positionieren und bedienen.

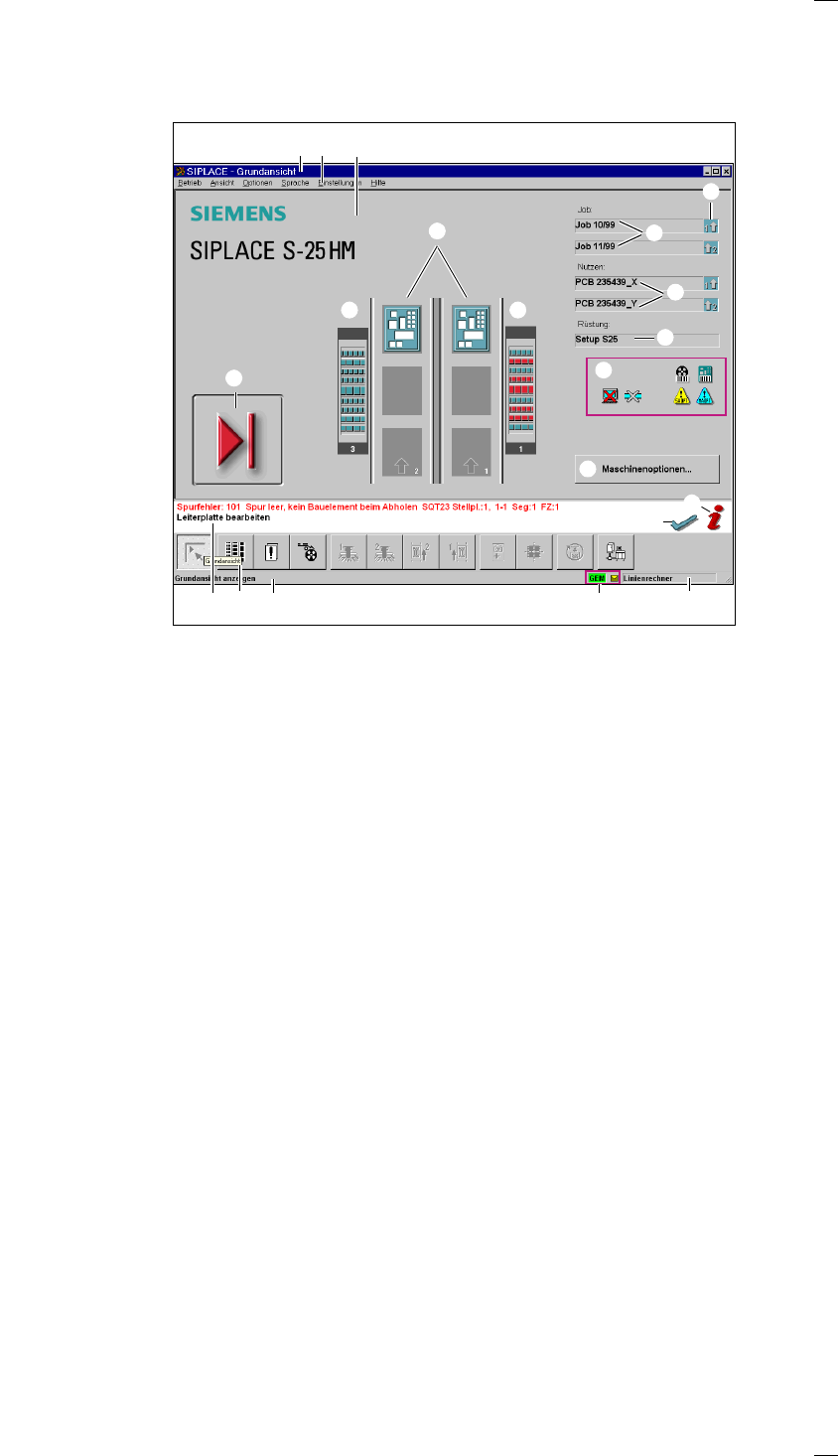

Bedienoberfläche

Grundansicht - Aufteilung und Erklärung der Symbole

a Titelzeile mit Anzeige des aufgerufenen Menüs

s Menüzeile mit Pull-down-Menüs

d Arbeitsbereich / Anzeigebereich

f Schaltknopf/Statusanzeige für Bedienaktionen

g Statusfeld zur Anzeige von Fehlermeldungen, Zuständen und durchzuführen-

den Aktionen

h Symbolleiste mit Ikonen der Untermenüs

j Informationszeile für die Menüs

k Statusanzeige für GEM

l Anzeige für die aktuelle Betriebsart des Automaten

; Statusanzeige für die Fehlerbehebung

A Informations- und Hilfesystem

S Schaltfläche zum Aufrufen der Maschinenoptionen

D Anzeige für BE-/LP-Barcode, Maschinen-/Softwareoptionen, Status der Druck-

luftabschaltung und Verbindung zum Linienrechner

F Anzeigefeld der geladenen Rüstung

G Anzeigefelder der geladenen Nutzen für die Transportspuren 1 und 2

H Anzeigefelder der Auftragsnamen für die Transportspuren 1 und 2

J Statusanzeige der Transportschnittstelle:

K Statutsanzeige für die Stellplätze 1 - 3

L Statusanzeige für den Leiterplattentransport (Transportspur 1)

Statusanzeige für den Leiterplattentransport (Option Doppeltransport)

Transportspur 2

a s d

g hj l

;
