Statusanzeige für die Leiterplatten (Symbole L)
Leiterplatte in Bearbeitung
Die Leiterplatte ist vom System aufgenommen und wird bearbeitet. Das
LP-Symbol wird in der Farbe Blaugrün angezeigt.
Bearbeitung der Leiterplatte angehalten
Wurde die Bearbeitung mit "Bearbeiten anhalten"
, durch einen
Maschinenstillstand oder durch Betätigung der Halt-Taste unterbrochen,
wird das LP-Symbol in der Farbe Blaugrün und zusätzlich plastisch
angezeigt.
Die Bearbeitung kann durch Anklicken des Symbols
fortgesetzt
oder durch Anklicken des LP-Symbols abgebrochen werden.
HINWEIS
Nachfolgend wird die Vorgehensweise für das Abbrechen der Bearbeitung
beschrieben.
LP abbrechen
Klicken Sie das entsprechende LP-Symbol an.
Befindet sich die Leiterplatte im Bearbeitungsband, wird folgende Dialog-
box geöffnet:
Aktivieren Sie das Kontrollkästchen "LP abbrechen".
Klicken Sie die Schaltfläche Übernehmen an.
Die Bearbeitung der Leiterplatte wird abgebrochen.
Die nicht fertigbestückte Leiterplatte wird in das Ausgabeband transpor-
tiert, und der Bediener wird aufgefordert, diese von Hand zu entnehmen.
Befindet sich die Leiterplatte im Eingabeband, wird folgende Dialogbox
geöffnet.
Aktivieren Sie das Kontrollkästchen "LP abbrechen", wenn die Leiterplatte
ohne Bearbeitung in das Ausgabeband transportiert werden soll.
18
Klicken Sie die Schaltfläche Übernehmen an.
Die Bearbeitung der Leiterplatte wird abgebrochen.
Die nicht fertigbestückte Leiterplatte wird in das Ausgabeband transpor-
tiert, und der Bediener wird aufgefordert, diese von Hand zu entnehmen.
Bearbeitung der Leiterplatte abgebrochen
Wurde die Bearbeitung einer Leiterplatte durch Anklicken des entspre-
chenden LP-Symbols (siehe vorhergehendes Beispiel) abgebrochen, wird
das LP-Symbol in der Farbe Rot angezeigt. Das Symbol wird ebenfalls in
der Farbe Rot angezeigt, wenn eine Leiterplatte von Hand in das Bearbei-
tungsband 1 oder 2 eingelegt wurde. Die Leiterplatte wird vom System
nicht erkannt und in das Ausgabeband gefahren.
Statusanzeige für den LP-Transport (Symbol
L)
Tritt ein Spurfehler, Maschinenfehler oder Transportfehler auf, wird die
entsprechende Grafik rot markiert dargestellt.
Tritt ein Fehler in einem Bearbeitungsbereich auf, wird dieser rot umran-
det dargestellt. Die Bearbeitung der in diesem Bereich liegenden Leiter-
platte kann durch Anklicken des LP-Symbols abgebrochen werden.
Tritt ein Transportfehler in einem Transport auf, wird dieser rechts und
links durch rote Balken markiert dargestellt.
Ausgabeband
Die Leiterplatte wird transportiert
Bearbeitungsband
Die Leiterplatte wird transportiert
Eingabeband
Das Eingabeband ist leer
19

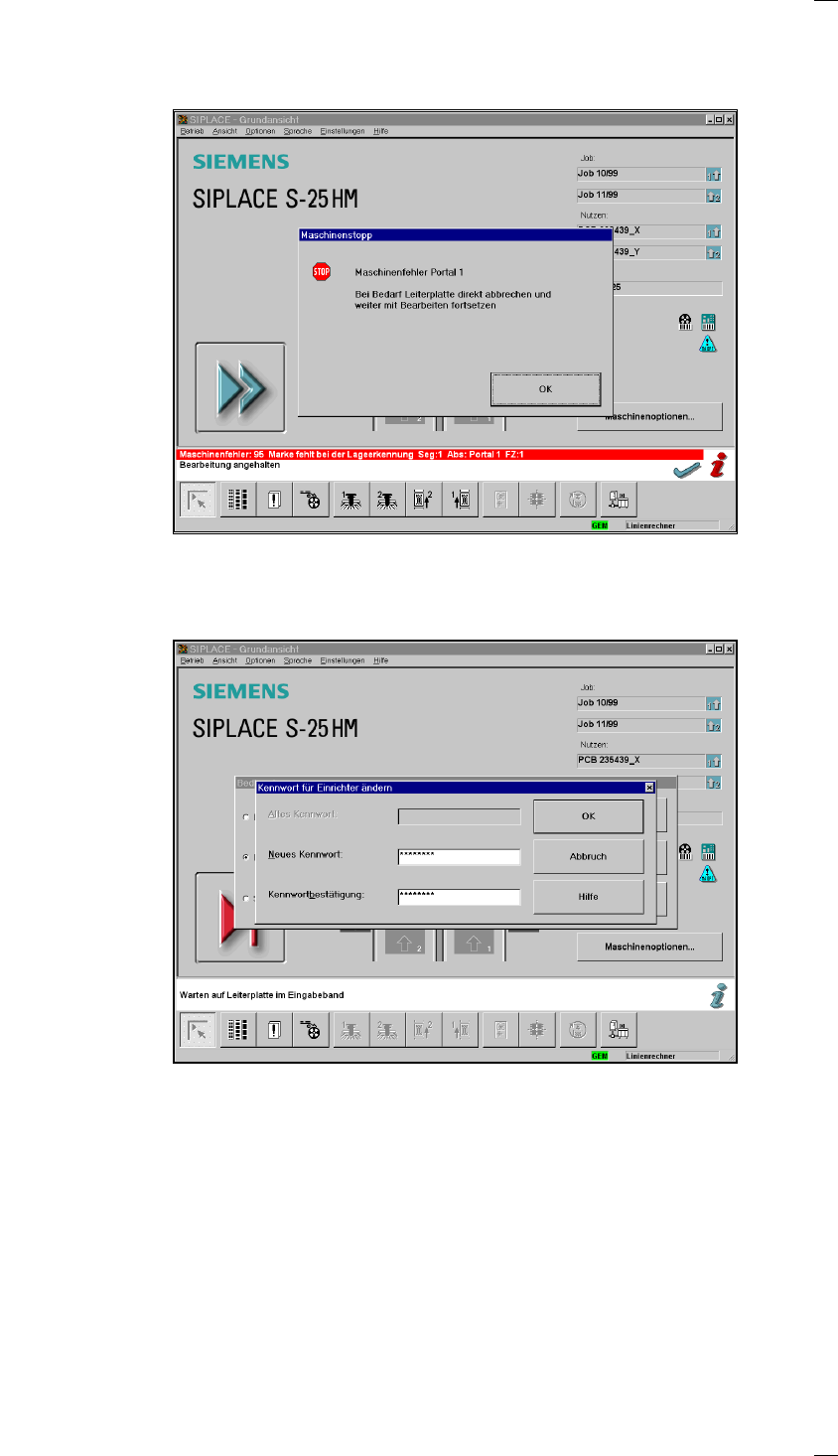

Bildschirmanzeigen - Warn- und Meldeboxen
Warn- und Meldeboxen informieren den Bediener über aufgetretene Feh-
ler im Automaten und fordern den Bediener zu Aktionen auf.
Bildschirmanzeige - Eingabebox
Geben Sie im Eingabefeld die gewünschten Information ein und schließen
Sie die Eingabe mit ’OK’ ab. Klicken Sie auf ’Abbruch’, wenn Sie die Ein-
gabe verwerfen wollen. Über die Schaltfläche ’Hilfe’ haben Sie Zugang zur
Online-Hilfe.
