Menü ’Spurfehler Stellplatz X’
Eine Gesamtübersicht über Spurfehler enthält das Menü "Ansicht Spur-
fehler". Im Menü "Spurfehler Stellplatz X" werden darüber hinaus die Feh-
ler getrennt nach den Stellplätzen 1 - 4 angezeigt. Alle Spurfehler mit
Ausnahme der ’Spur-leer’ - Fehler werden in diese Liste aufgenommen,
aufsummiert und, sortiert nach Segmentnummern, im Balkendiagramm
"Spurfehler/Segment’ angezeigt.
Die Vakuumfehler 43 und 44 werden als weiße Balken, alle anderen Feh-
ler als schwarze Balken dargestellt. Auf Wunsch lassen sich die schwar-
zen Fehlerbalken ausblenden.
Beim Vollsetzen von Spuren oder Stellplätzen werden die Spurfehler nicht
gelöscht. Mit der Schaltfläche "Zurücksetzen" lassen sich die Spurfehler
löschen. Beim Laden einer neuen Rüstung wird der Zähler zurückgesetzt.
Um relevante Daten für die Fehleranalyse bereitzustellen, sind in der
Tabelle neben dem Balkendiagramm "Spurfehler/Spur" die Spuren nach
absteigender Fehlerhäufigkeit sortiert.
Menü ’BE-Fördersysteme’
Das Menü BE-Fördersysteme hat vier Untermenüs, um den Status aller
Zuführmodule abzufragen oder zu kontrollieren:
– Leere Spuren anzeigen und vollsetzen
– Bauelemente auslassen (Dieses Menü ist erst ab der Bedienebene ’Ein-
richter’ zugänglich.)
– Magazine anzeigen und Füllstände verändern
– Linearförderer anzeigen und rütteln
Bei Bestückautomaten des Typs S-25 HM mit installiertem MTC (Matrix-
Tray-Changer) gibt es noch die Untermenüs Matrix-Tray-Changer Stell-
platz 1 und/oder Matrix-Tray-Changer Stellplatz 3.
32
Menü ’Leere Spuren anzeigen und vollsetzen’
In diesem Menü werden leere Spuren von Zuführmodulen angezeigt.
Nach dem Auffüllen können Sie die Spuren vollsetzen.
Je nach aktivierter Option werden dazu folgende Untermenüs aufgerufen:
’Leere Spuren anzeigen ohne Rüstkontrolle’
Klicken Sie die Schaltfläche Stellplatz 1, 2, 3 oder 4 an, so wird der
gesamte gewählte Stellplatz auf ’voll’ gesetzt.
Wählen Sie ein bestimmtes Zuführmodul im Listenteil und klicken Sie auf
die Schaltfläche ’Gewählte Spur’, so wird die Einzelspur auf ’voll’ gesetzt.
’Leere Spuren anzeigen mit Rüstkontrolle’
Ist die Option ’Rüstkontrolle mit Barcode’ konfiguriert und aktiviert, so
erscheint das folgende Menü:
In diesem Menü lassen sich die Stellplätze 1 ... 4 bzw. einzelne Spuren,
die mit einem Barcode versehen sind, nicht auf ’voll’ setzen. Das Menü
bietet Ihnen neben der Anzeige der leeren Spuren die Möglichkeit, leere
Spuren, die nicht mit einem Barcode versehen sind, einzeln auf ’voll’ zu
setzen. Spuren ohne BE-Barcode sind in der Spalte BE-BC mit einem
Strich gekennzeichnet. Die Schaltfläche ’Gewählte Spur’ ist dabei akti-
viert.
33

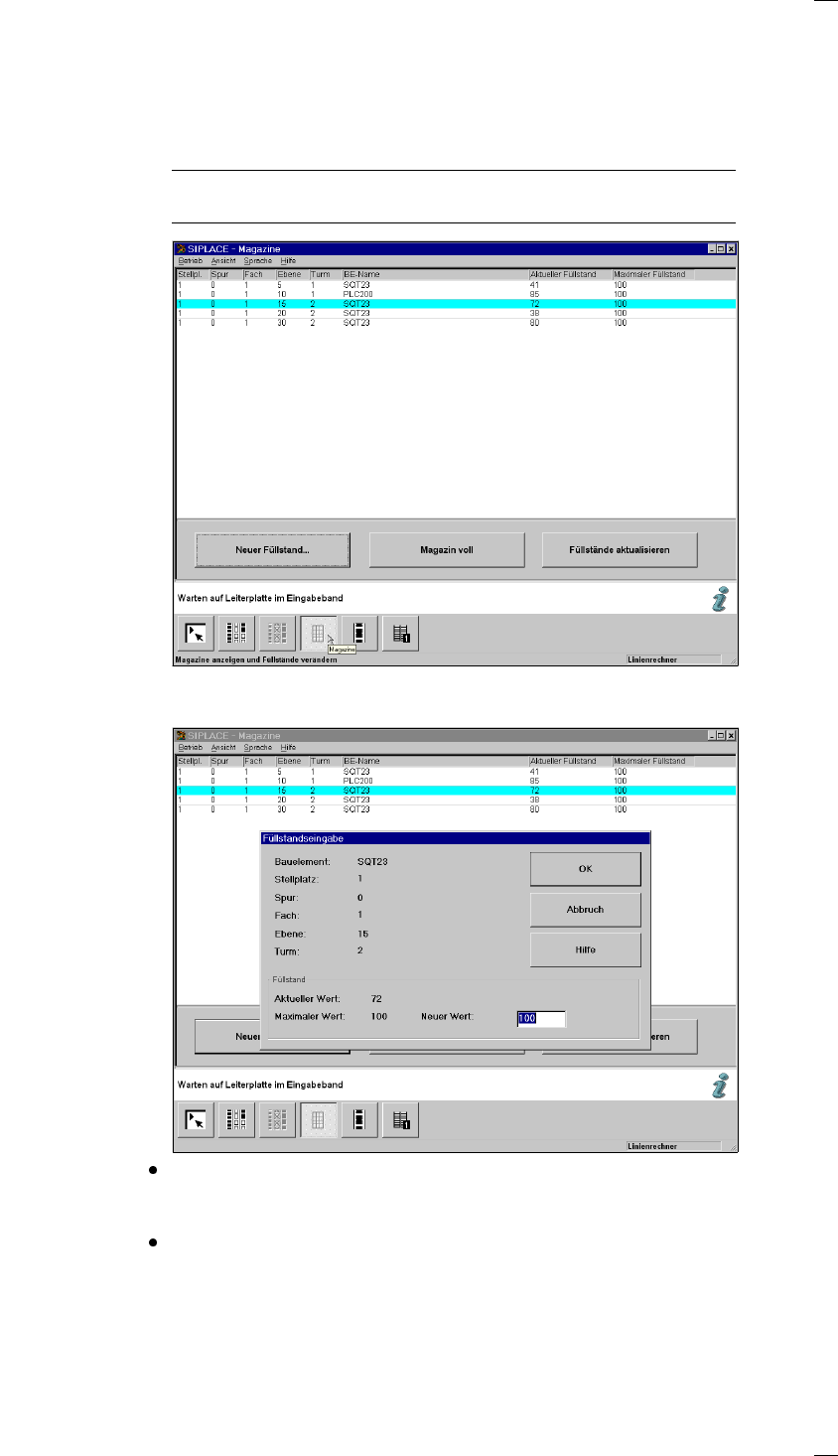

Menü ’Magazine anzeigen und Füllstände verändern’
In diesem Menü können Sie sich die Füllstände von Flächenmagazinen
anzeigen lassen und die Füllstände einzelner Magazine aktualisieren.
Füllstände Klicken Sie diese Schaltfläche an, wird der aktuelle Stand aller Flächen-
aktualisieren magazine angezeigt.
HINWEIS
Während der Bestückung werden die Füllstände nicht aktualisiert.
Neuer Füllstand ... Markieren Sie in der Liste die gewünschte Spur mit dem cyanfarbenen
Balken. Klicken Sie die Schaltfläche ’Neuer Füllstand ...’ an.
Geben Sie in der Eingabebox im Feld ’Neuer Wert’ die aktuelle Bauele-
menteanzahl ein. Der maximal zulässige Wert für die Bauelementeanzahl
ist im Feld ’Maximaler Wert’ angezeigt.
Schließen Sie die Eingabe mit ’OK’ ab.
Magazin voll Bestätigt, dass das gewählte Magazin aufgefüllt ist.
