48 Markenfehler Diese Fehl ermeldun g erscheint am Bildschirm, w enn eine Mar ke nicht gefunden oder erka nnt wurde. Klicken Sie zur Best ä tigu ng auf ’ OK ’ und w ä hle n Sie unter fo lgenden Funktionen : LP abbreche n…
47
Bearbeiten Füllen Sie die fehlenden Bauelemente nach, setzen Sie die nachgefüllten
fortsetzen Spuren auf ’voll’ und klicken Sie ’Bearbeiten fortsetzen’ an.
Menü Mit diesem Menü holen Sie die Liste der aufgetretenen Fehler auf den
’Fehler anzeigen’ Bildschirm.
Menü ’Bauteil- Dieses Menü dient zum Bearbeiten von leeren Spuren und Spur-
fördersysteme’ fehlern.
Menü ’Einzel- Vom Portal verursachte Fehler werden mit Hilfe dieses Menüs
funktionen Portal 1’ behoben.
Maschinenfehler
Bei Maschinenfehlern wie zum Beispiel Achsfehlern hält der Automat an.
Klicken Sie zur Bestätigung auf ’OK’ und wählen Sie unter folgenden
Funktionen:
LP abbrechen Damit brechen Sie die Bestückung ab (siehe Abschnitt ’LP abbrechen’,
Seite 17)
.
Bearbeiten fortsetzen Damit setzen Sie die Bestückung fort.
Menü ’Fehler anzeigen’ Damit rufen Sie die Liste mit den aufgetretenen Maschinenfehlern am
Bildschirm auf.
Menü ’EF Portal Wählen Sie dieses Menü, um den Fehler zu beheben.
1/2’
Transportfehler
Werden Leiterplatten nicht geklemmt, wird der Bestückvorgang unterbro-
chen und folgende Warnbox am Bildschirm ausgegeben:
Klicken Sie zur Bestätigung auf ’OK’ und wählen Sie unter folgenden
Funktionen:
LP abbrechen Damit brechen Sie die Bestückung ab (siehe Abschnitt ’LP abbrechen’, Seite
17)
.
Bearbeiten fortsetzen Damit setzen Sie die Bestückung fort.
Menü ’Fehler anzeigen’ Damit rufen Sie die Liste mit den aufgetretenen Transportfehlern am Bildschirm
auf.
Menü ’EF Transport Wählen Sie dieses Menü, um den Fehler zu beheben.
1/2/’
48
Markenfehler
Diese Fehlermeldung erscheint am Bildschirm, wenn eine Marke nicht
gefunden oder erkannt wurde.
Klicken Sie zur Bestätigung auf ’OK’ und wählen Sie unter folgenden
Funktionen:
LP abbrechen Damit brechen Sie die Bestückung ab (siehe Abschnitt ’LP abbrechen’,
Seite 17).
Bearbeiten Damit setzen Sie die Bestückung fort.
fortsetzen
Menü ’Fehler Damit rufen Sie die Liste mit den aufgetretenen Maschinenfehlern am
anzeigen’ Bildschirm ab.
Einzelfunktionen Wählen Sie dieses Menü, um den Fehler zu beheben.
Portal
Nachbestücken der – Transportieren Sie die Leiterplatte in das Ausgabeband.
LP ohne BE-Verlust – Legen Sie die LP wieder in das Eingabeband.
– Transportieren Sie die Leiterplatte in das Bearbeitungsband.
Die LP wird dort gestoppt und geklemmt.
– Wählen Sie nun ’Bestücken fortsetzen’.
Pipettenkonfigurationsfehler
Tritt ein Fehler im Zusammenhang mit der Pipettenkonfiguration auf oder
muss diese geändert werden, so erscheint die Warnbox ’Pipettenkonfigu-
rationsfehler Portal 1/2’ am Bildschirm
Ablauf abbrechen Klicken Sie die kleine Box ’Ablauf abbrechen’ und danach die Schaltfläche
OK an, so wird der Ablauf abgebrochen.
Menü ’EF Portale Wählen Sie das Untermenü ’Pipettenkonfiguration Revolverkopf’ und
1/2’ wechseln Sie die Pipette.
Beim Verlassen des Menüs EF wird ein Kopfreferenz- und Höhenrefe-
renzlauf mit Vakuumtest wird durchgeführt.
Bearbeiten Damit setzen Sie die Bestückung fort.
fortsetzen
49

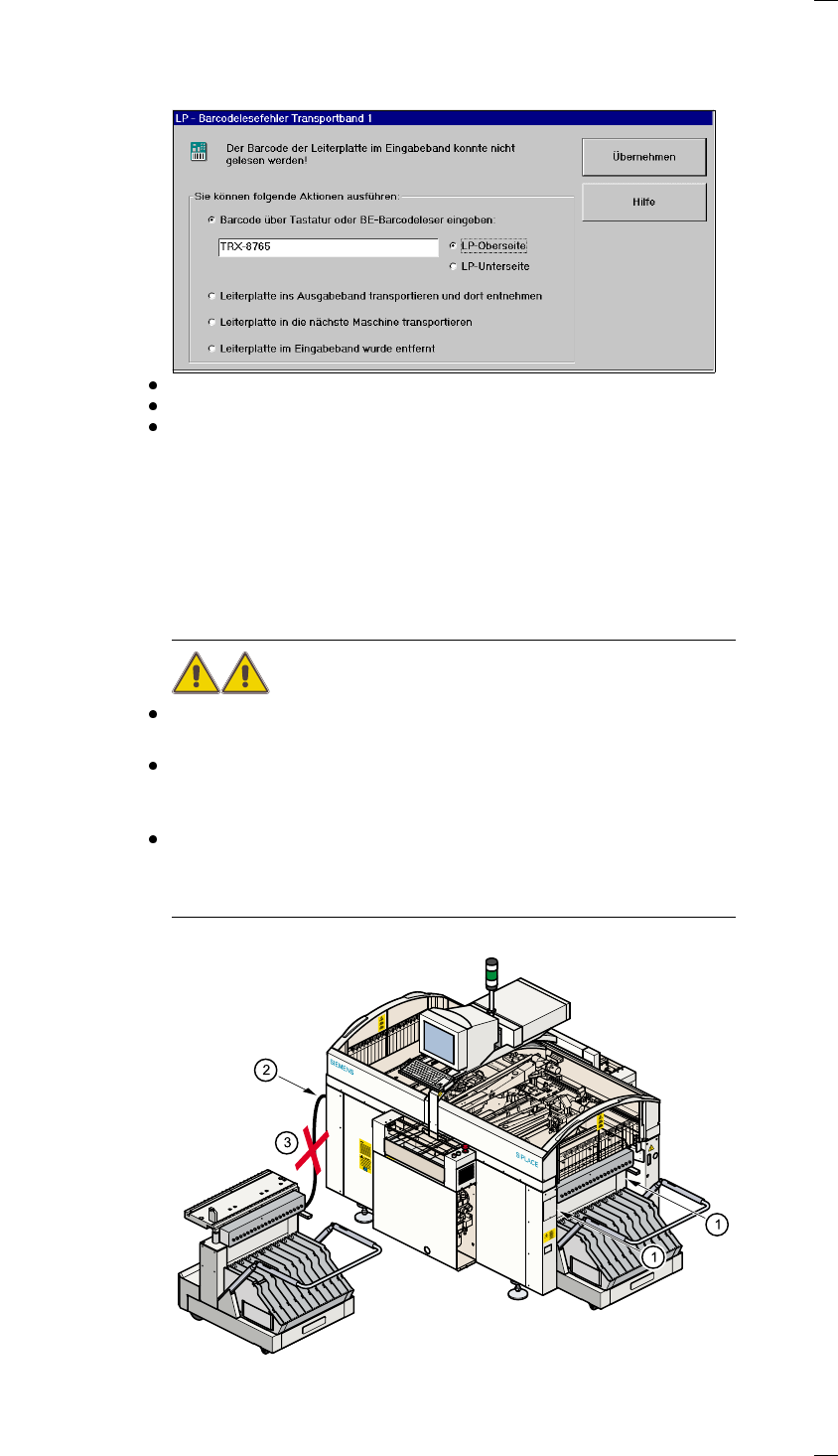

LP-Barcodelesefehler (Option)
Konnte der Barcode nicht richtig eingelesen werden, erscheint folgende
Auswahl-/Eingabebox am Bildschirm:
Geben Sie den korrekten Barcode mit der Tastatur ein,
transportieren Sie die LP oder
entfernen Sie die LP aus dem Eingabeband.
Bearbeitung forts. Damit setzen Sie die Bestückung fort.
BE-Wechseltisch ab-/andocken
Sicherheitshinweise zum An- und Abdocken des fahrbaren BE-Wechsel-
tischs
WARNUNG
Greifen Sie bei laufender Maschine niemals in die Spalte zwischen den
BE-Wechseltischen und dem Automatenständer (Pos. 1).
Die Versorgungskabel für die BE-Wechseltische dürfen nur dann an die
Automatensteckdosen (Pos. 2) angeschlossen bzw. von diesen abgezo-
gen werden, wenn der BE-Wechseltisch am Automaten angedockt ist.
Es ist grundsätzlich untersagt, die Verbindungskabel der BE-Wechselti-
sche an die Steckdosen des Automaten anzuschließen und den BE-
Wechseltisch über die Druckluftsteuerung außerhalb des Automaten zu
bedienen (Pos. 3).
