1.1 贴片机总览
1.1.1 SIPLACE X4i S
T：0

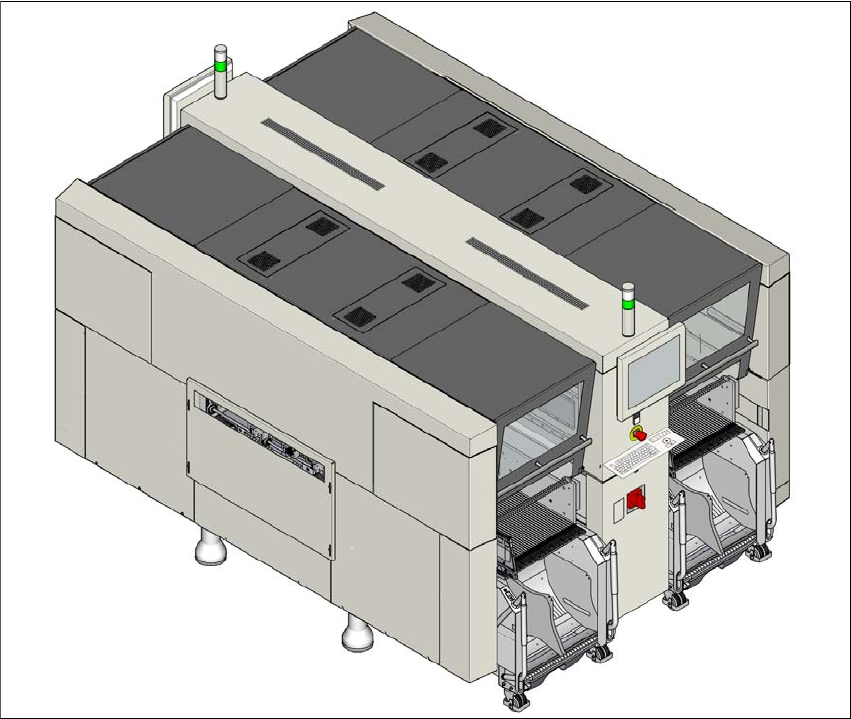

图 1.1 - 1 SIPLACE X4i S 型贴片机
SIPLACE X4i S 型贴片机的独特之处在于：
– 高精确度，
– 智能贴片优化，
– 智能配置策略，
– 高达高端处理范围的贴片性能
《用户手册》 SIPLACE X- 系列 1 介绍
使用软件版本 708.1 或更新 05/2015 版 1.1 贴片机总览
19
可选择三种贴片方法处理元件：
– 收集 & 贴片，
– 拾取 & 贴片，
– “ 收集 & 贴片 ” 和 “ 拾取 & 贴片 ” 方法的组合 （混合模式）。
SIPLACE X4i Ｓ 型贴片机有四个悬臂。1 号贴片区的两个悬臂和 2 号贴片区的两个悬臂对准内
侧。
这些悬臂可以通过线性马达实现快速、精确定位，朝 X 轴和 Y 轴方向彼此独立地运行。
SIPLACE X4i S 型贴片机拥有两个贴片区，带有一个单传送导轨或者一个双传送导轨。双传送导
轨上可以同时贴装两块印制板。
共有四个供应元件的料位。这些料位可以装配元件料车并且可配置高达 40 条料轨。在 2/3 位置或
1/4 位置上，相关贴片区的料台位置可以被设置为最靠内或最靠外的位置。
1.1.1.1 贴片头配置总览
T：0
CPP_H = 位于高装配位置的 Multistar CPP
CPP_L = 位于低装配位置的 Multistar CPP
1 号贴片区 2 号贴片区
C&P20 / C&P20 C&P20 / C&P20
C&P20 / C&P20 CPP_L/CPP_L
C&P20 / C&P20 TH / TH
C&P20 / C&P20 CPP_H/TH
CPP_L/CPP_L CPP_L/CPP_L
CPP_L/CPP_L CPP_H/TH
CPP_L/CPP_L TH / TH
