《用户手册》 SIPLACE X- 系列 4 设置与调试 使用软件版本 708.1 或更新 05/2015 版 4.3 设置贴片机 243 4.3.6.2 预设贴片机外部支脚的高度 4 图 4.3 - 7 预设贴片机外部支脚的高度 (1) 调节高度的 M24x2x 120 设置螺丝 (2) 贴片机外支脚 (3) 夹持片 (4) M24x90 六角套筒螺丝 4 4 注意事项 在废料带斜槽处有割伤的危险！ 在转动 M24x2 x120 设置…
4 设置与调试 《用户手册》 SIPLACE X- 系列
4.3 设置贴片机 使用软件版本 708.1 或更新 05/2015 版
242
设置 930 和 950 mm 的印制板传送导轨高度 4
设置 930 和 950 mm 的印制板传送导轨高度时也需要使用垫块。
确保垫块 122.5 mm 的一侧已垂直对齐并且固定贴片机中部支脚的螺丝孔对着下方。
4
图 4.3 - 6 为 930 和 950 mm 的传送导轨高度对齐垫块
4
(1) 垫块高度 122.5 mm
(2) 贴片机支脚
(3) M24 锁定螺母
(4) M12x80 六角套筒螺丝，4 颗
将贴片机中部支脚上的螺纹钉拧进垫块下侧的螺丝孔里。
按以下步骤对齐两个垫块：
– 在气动单元一侧的垫块开口指向印制板传送导轨的运行方向 （见图 4.3 - 4
中的物件 4，
第 240
页）。
– 在电源一侧的垫块开口指向与印制板传送导轨的运行方向相反 （见图 4.3 - 4
中的物件
3，第 240
页）。
用四颗 M12x80 六角套筒螺丝固定这两个垫块 （见图 4.3 - 6 中的物件 4）。使用尺寸为 10
mm 的螺丝刀刀头。
122.5 mm
《用户手册》 SIPLACE X- 系列 4 设置与调试
使用软件版本 708.1 或更新 05/2015 版 4.3 设置贴片机
243
4.3.6.2 预设贴片机外部支脚的高度
4

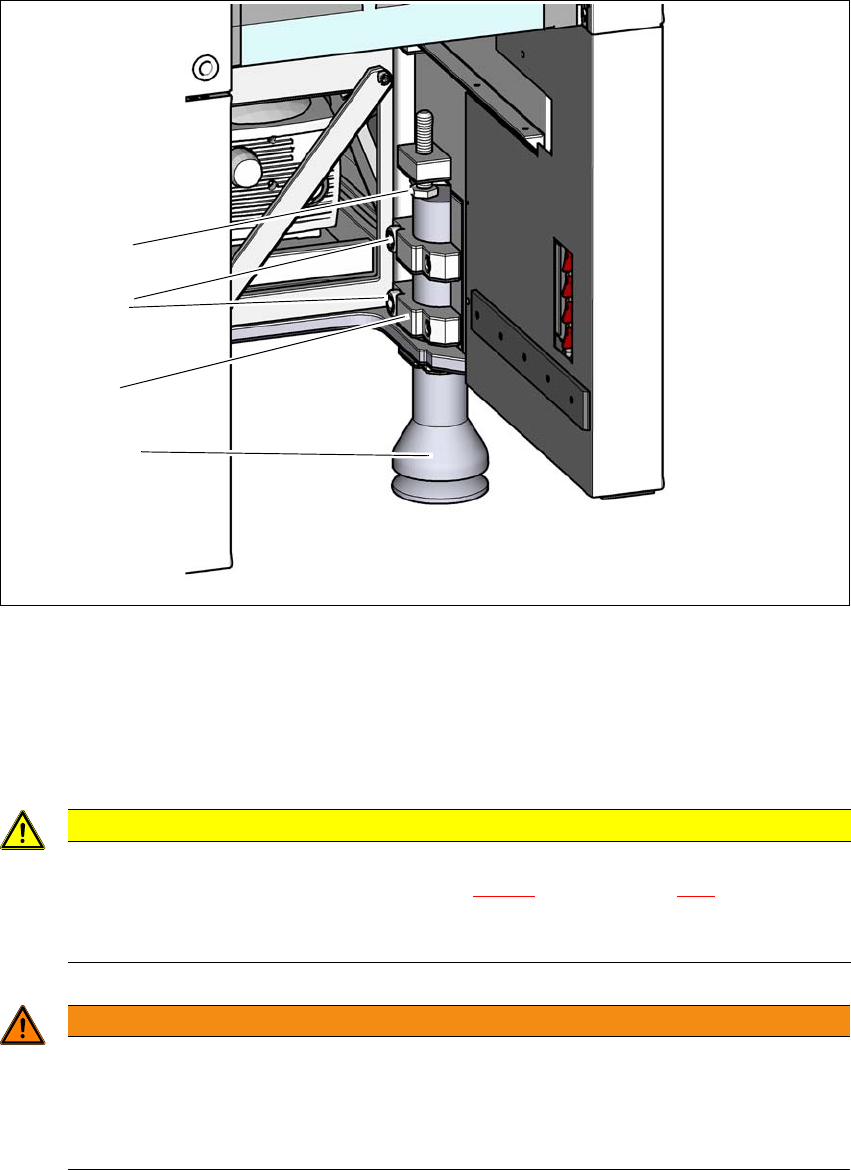

图 4.3 - 7 预设贴片机外部支脚的高度
(1) 调节高度的 M24x2x120 设置螺丝
(2) 贴片机外支脚
(3) 夹持片
(4) M24x90 六角套筒螺丝
4
4
注意事项
在废料带斜槽处有割伤的危险！
在转动 M24x2x120 设置螺丝调整高度时 （图 4.3 - 7
中的物件 1，第 243 页）存在着在
废料带斜槽的锋利边缘割伤自己的危险。
始终要佩戴厚实的防护手套。
警告
沉重贴片机部件
贴片机支脚很重。当松开单个螺丝时，它们可能掉落而砸伤肢体。
在替换贴片机支脚时，请稍微抬高贴片机。
请确保没有人进入危险区域中。因为无意移动或下放贴片机时而发生碰撞危险。
(4)
(2)
(1)
(3)
4 设置与调试 《用户手册》 SIPLACE X- 系列
4.3 设置贴片机 使用软件版本 708.1 或更新 05/2015 版
244
4
小心地用（尺寸为 19 mm）的螺丝刀头拧松 M24x90 六角套筒螺丝（图 4.3 - 7 中的物件 2，
第 243
页），让贴片机外部支脚 （图 4.3 - 7 中的物件 1，第 243 页）缓慢下滑到止点位置。
为要求的 PCB 传送导轨高度插入正确的贴片机支脚。
– 用于高度为 900、930 和 950 mm，长度为 439 mm 的 PCB 传送导轨的贴片机支脚，物
件号：03000890-02 （图 4.3 - 4
中的物件 1，第 240 页）。
对每一个贴片机的外部支脚执行此预设程序。
贴片机支脚下侧与贴片机机架底部边缘之间的距离应该如下：
用 SW 36 叉形扳手调整 M24x2x120 设置螺丝（图 4.3 - 7 中的物件 3，第 243 页），从而达到
相关传送导轨高度的距离值，如上表所示。
现在，用叉车小心放低贴片机，直至贴片机支脚平稳地接触到地面。应始终有第二个人在现
场，确保贴片机下降时保持稳定。您可能需要稍稍松开贴片机外部支脚的夹持器。
继续小心地下放贴片机，直到贴片机外部支脚接触到了 M24x2x120 高度调整设置螺丝 （图
4.3 - 7
中的物件 3，第 243 页）。
请确保中部贴片机支脚（见图 4.3 - 4 中的物件 2，第 240 页）还未接触到地面。如需要，将贴
片机中部支脚向贴片机或垫块方向拧回一点。
4
警告
请勿移动贴片机！
传送导轨的两边可能会被损坏。
请确保贴片机不会被移动而且传送导轨的两边也不被损坏。
PCB 传送导轨高度 贴片机支脚底部到贴片机机架下侧边缘的距离
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
请注意
有关如何在贴片机上执行最终调整的说明，参见第 4.3.8.1
节，第 247 页。
