《用户手册》 SIPLACE X- 系列 5 贴片机上的作业 使用软件版本 708.1 或更新 05/2015 版 5.10 设置供料器模块 299 5.10.3.2 将 X 供料器模块插 入转换料台 5 图 5.10 - 3 将 X 供料器模块插入转 换料台 (1) X 供料器模块 的前滑动导块 (2) X 供料器模块 的后滑动导块 (3) X 供料器模块 的 “ 后 ” 对中销 (4) X 供料器模块 的 “ 前 ” 对中销 (5)…
5 贴片机上的作业 《用户手册》 SIPLACE X- 系列
5.10 设置供料器模块 使用软件版本 708.1 或更新 05/2015 版
298
如果移除握柄 （物件 1）仍然位于突出位置，请将其锁定。
5
图 5.10 - 2 在使用前请检查 X 供料器模块
(1) 移除握柄
(2) 盖箔摇杆
(3) 拾取窗口
(4) 抬升和锁定拾取窗口的控制杆
(5) 元件弃置舱
《用户手册》 SIPLACE X- 系列 5 贴片机上的作业
使用软件版本 708.1 或更新 05/2015 版 5.10 设置供料器模块
299
5.10.3.2 将 X 供料器模块插入转换料台
5

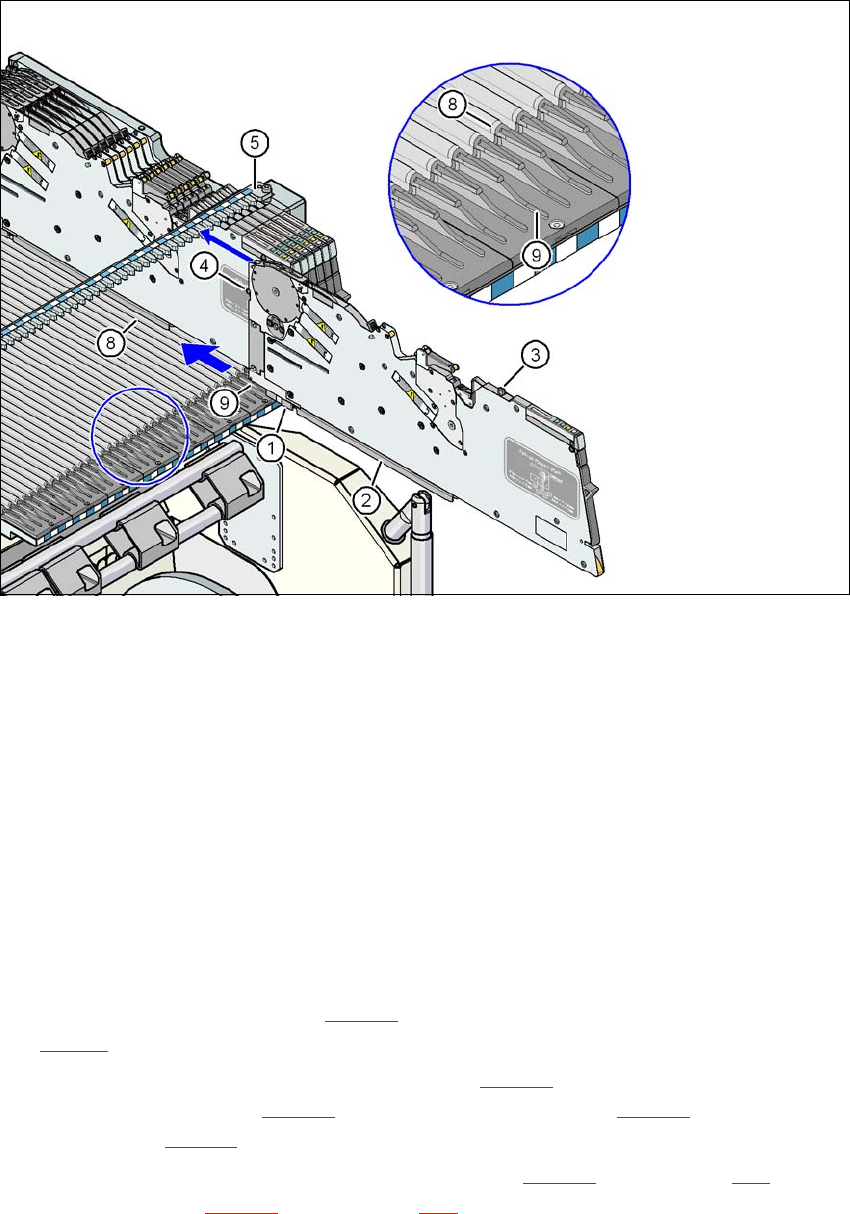

图 5.10 - 3 将 X 供料器模块插入转换料台
(1) X 供料器模块的前滑动导块
(2) X 供料器模块的后滑动导块
(3) X 供料器模块的 “ 后 ” 对中销
(4) X 供料器模块的 “ 前 ” 对中销
(5) 卡住 “ 后 ” 对中销的对中杆凹室
(6) 转换料台上卡住 “ 前 ” 对中销的对中孔
(7) 锁定插销
(8) 转换料台导轨曲线 （Ω 曲线）
(9) 供料器模块的插入辅助装置
5
将供料器模块的前滑动导块 （图 5.10 - 3 中的物件 1）安放在转换料台的插入辅助装置 （图
5.10 - 3
中的物件 9）上。
将供料器模块保持在垂直位置并沿着导轨曲线（图 5.10 - 3 中的物件 8）将其向前推送。供料
器模块的前滑动导块（图 5.10 - 3
中的物件 1）和后滑动导块（图 5.10 - 3 中的物件 2）将在
导轨曲线 （图 5.10 - 3
中的物件 8）上滑动。
小小地继续向前推动供料器模块，直到 “ 前 ” 对中销（图 5.10 - 3 中的物件 4，第 299 页）被推
入到对中孔中 （图 5.10 - 3
中的物件 6，第 299 页）。
5 贴片机上的作业 《用户手册》 SIPLACE X- 系列
5.10 设置供料器模块 使用软件版本 708.1 或更新 05/2015 版
300
同时请检查供料器模块的 “ 后 ”对中销（图 5.10 - 3 中的物件 3，第299 页）。它必须轻松地滑入
到对中杆上的凹室 （物件 5）中，否则供料器模块就一定没有垂直地放置在转换料台上，或
者没有被正确地安放在导轨曲线上 （图 5.10 - 3
中的物件 8，第 299 页）。
当供料器模块位于停止位置时，锁定闩（图 5.10 - 3 中的物件 7，第 299 页）将锁在供料器模
块的锁定滚轮上 （图 3.9 - 1
中的物件 1，第 174 页）。如果您忘记了啮合移除握柄 （图
5.10 - 2 中的物件 1，第 298 页），供料器模块操作员面板上的状态显示屏将在几秒钟后亮起
红灯。LCD 显示屏将显示错误信息 “Handle （握柄） --->>” （见图 5.11 - 1
，第 306 页）。
啮合移除握柄（图 5.10 - 2 中的物件 1，第 298 页）。供料器模块的状态显示灯变为绿色，表
示供料器模块处于待机状态。轨道编号和传送导轨增量将再次显示在 LCD 显示屏上。
5.10.4 将元件料带放置在 X 供料器模块上
5.10.4.1 检查 X 料带供料器模块
当您将元件料带安放在供料器模块中时，首先请检查拾取窗口 （图 5.10 - 5 中的物件 2，第
302
页）周围是否有散落元件。
清除发现的所有元件，因为它们可能会引起故障。
5.10.4.2 准备将插入的元件料带
检查元件料带起始端是否有被直线剪切的边缘。
如果传送孔被扯破或弯曲，请将料带的这部分剪除。
也需要确认盖箔上没有任何胶带条。
如果未暴露任何元件，请将盖箔从元件料带拉出约 30 cm 。
5
元件袋已暴露的元件料带缩短约 3 cm 。
清理已打开元件料袋中的元件。
沿料带底部将盖箔包在料带前端。
请注意
避免损失元件
如果盖泊不够，则请使用 SMD 料带穿过器。
为 8 mm 的料带使用：物件号：00355265-xx
为 12 mm 的料带使用：物件号：00356342-xx
