X系列用户手册（708.1以上）-中文 - 第31页
《用户手册》 SIPLACE X- 系列 1 介绍 使用软件版本 708.1 或更新 05/2015 版 1.2 贴片机说明 31 1.2.2 贴片机序列号 贴片机的序列号位于贴片机框架 内侧的位置 1 处。 T： 0 图 1.2 - 1 带有产品序列号的铭牌位置 （示例为 SIPLACE X2 S / X3 S / X4 S 贴片机） (T) 行程方向 (1) 铭牌 (1)
1 介绍 《用户手册》 SIPLACE X- 系列
1.2 贴片机说明 使用软件版本 708.1 或更新 05/2015 版
30
1.2 贴片机说明
1.2.1 SIPLACE 原理
贴片头从料车中固定的供料器模块拾取元件，然后将其贴装在已准备好的印制板上。
已在其他 SIPLACE 贴片机型中获得了验证的 “ 静止元件供给 ” 和 “ 静止 PCB” 原理，可以为您带
来多种决定性的优势：
– 元件续料和料带接合不会导致停机。
– 无振动的元件供料器，可确保即便是最小的元件 （如， 03015 元件）也可以被稳妥地拾起。
– 由于 PCB 在贴片过程中不运动，因此元件不会滑落。
– 带有吸嘴交换器的贴片头组合始终能够保证每次贴装都能使用最优的吸嘴配置，从而减少了
移动行程且优化了贴装顺序。
极高的灵活性、效率和可靠设置保证 SIPLACE 贴片机可实现最佳的生产率。
最短时间的停机提高了利用率和生产率。
《用户手册》 SIPLACE X- 系列 1 介绍
使用软件版本 708.1 或更新 05/2015 版 1.2 贴片机说明
31
1.2.2 贴片机序列号
贴片机的序列号位于贴片机框架内侧的位置 1 处。
T：0

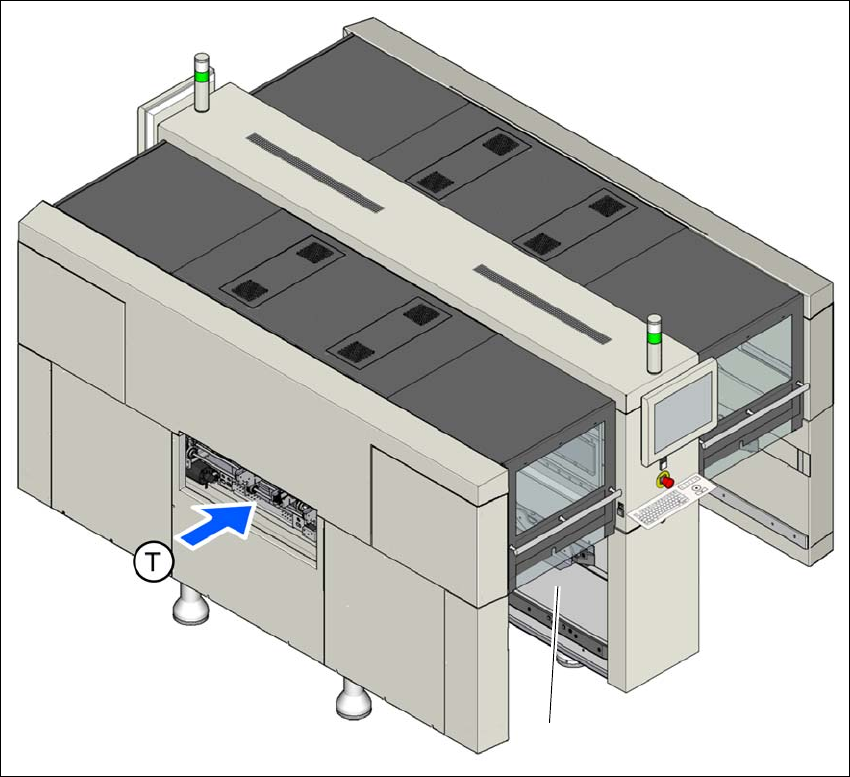

图 1.2 - 1 带有产品序列号的铭牌位置 （示例为 SIPLACE X2 S / X3 S / X4 S 贴片机）
(T) 行程方向
(1) 铭牌
(1)
1 介绍 《用户手册》 SIPLACE X- 系列
1.2 贴片机说明 使用软件版本 708.1 或更新 05/2015 版
32
1.2.3 欧盟 (EC) 符合性声明
产品描述如下：
T：1
T：1
生产商：
ASM Assembly Systems GmbH&Co.KG
Rupert-Mayer-Str. 44
81379 Munich T：1
符合欧盟符合性声明中列出的法规和标准。
1.2.4 请按规定使用
本产品只可用于 《产品目录》和 《技术说明》中指定的应用领域 （即 SMD 元件的贴装），而且
只能与 ASM Assembly Systems GmbH & Co. KG 推荐或允许的第三方器件和元件结合使用。 按
照规定，不得用于其它或扩展的用途。
如果产品使用不正确，ASM Assembly Systems GmbH & Co. KG 将不会对因此导致的损坏承担任
何责任，而且不会保证贴片机部件的正确和正常运行。
按规定使用还包括遵守 《用户手册》中的所有规定。
要确保本产品正常、可靠地运行，则须正确运输、存放、安装和装配，并认真操作和维护本产
品。
产品
贴片机
型号 SIPLACE X4i S SIPLACE X4 S SIPLACE X3 S SIPLACE X2 S
物件号： 520440 520480 520310 520210
产品
贴片机
型号 SIPLACE X4i S
micron
SIPLACE
X4 S micron
物件号： 520410 520420
