《用户手册》 SIPLACE X- 系列 2 操作安全 使用软件版本 708.1 或更新 05/2015 版 2.3 摄相机系统的激光等级 69 2.3 摄相机系统的激光等级 2.3.1 整台贴片机的激光等级 2 2 2.3.1.1 激光等级 下列模块属于二级激光： – PCB 条形码扫描仪 – Speed Star 贴片头上的元件传感器 – Mult iStar 贴片头上的元件传 感器 2 2 2.3.2 相机系统的激光等级 2 请注…
2 操作安全 《用户手册》 SIPLACE X- 系列
2.2 警告标签 使用软件版本 708.1 或更新 05/2015 版
68
2.2.9 PCB 传送导轨上的警告标签
2

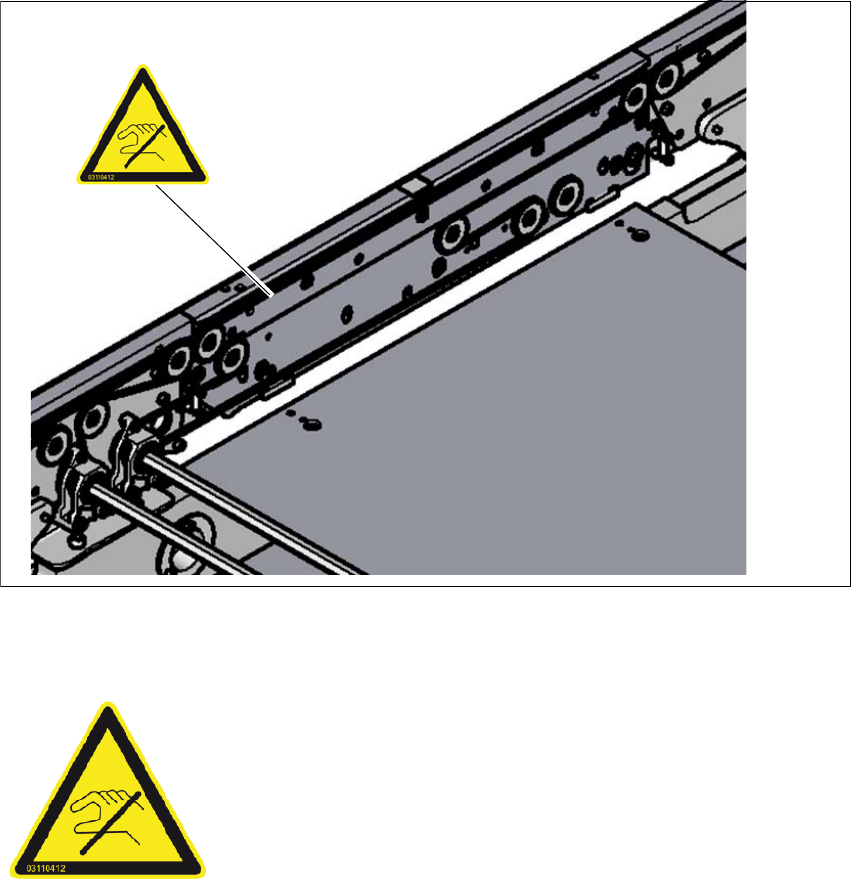

图 2.2 - 12 PCB 传送导轨夹板上的警告标签 " 传送导轨侧面非常敏感 "
2.2.9.1 警告标签 " 传送导轨侧面非常敏感 "
2
物件号：03110412-01 （各传送导轨侧面和贴片区分别有一个 )
传送导轨侧面非常敏感！
传送导轨侧面非常敏感，因此除非松开制动器，否则不能移动。
在没有松开制动器的情况下移动传送导轨侧面，将导致其发生无
法修理的损坏。
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 708.1 或更新 05/2015 版 2.3 摄相机系统的激光等级
69
2.3 摄相机系统的激光等级
2.3.1 整台贴片机的激光等级
2
2
2.3.1.1 激光等级
下列模块属于二级激光：
– PCB 条形码扫描仪
– SpeedStar 贴片头上的元件传感器
– MultiStar 贴片头上的元件传感器
2
2
2.3.2 相机系统的激光等级
2
请注意
属于一级和 1M 级激光的模块未被标识。
2
整台可操作贴片机的激光等级为 1 级。
激光等级根据 DIN EN 60825-1-2008-05 确定。
请注意
如已安装可选的共面激光模块，那么整台贴片机就可归为 2 级激光设备。
2
激光辐射
不要直视激光束！
2 级激光根据 DIN EN 60825-1-2008-05
请注意
摄像机所用的照明系统安装了多个明亮的 LED。根据 IEC 62741:2006，这些灯被归为危
险分组 1。
不要直视激光束！
2 操作安全 《用户手册》 SIPLACE X- 系列
2.4 运输贴片机时的安全须知 使用软件版本 708.1 或更新 05/2015 版
70
2.4 运输贴片机时的安全须知
2
请使用满足以下规格要求的叉车搬运贴片机：
叉长： 最小 1800 mm
承载功率： 最小 6,000 kg
叉间净宽度： 最小 350 mm 2
2
2.5 操作贴片机时的安全须知
2.5.1 关闭保护盖时的安全须知
在关闭贴片机保护盖时，为防止人员受伤，操作员必须指导相关人员严格按照以下指示来处理保
护盖。
2
警告
侧倾的危险！
如叉车未到达规格要求，就会有发生侧倾的危险。
仅使用规定的叉车进行运输。
有关运输贴片机的说明，见第 4
章，4.1 节，第 215 页。
注意事项
手部压伤危险！
如果保护盖没有正确关闭将有手部被压伤的危险。
请正确关闭保护盖。
