BASE PLATE
ベース　プレート
2UGKXS002124
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
62 H5288T 6 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(ｽﾃﾝﾚｽ)
63 W1106M 6 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
65 H5290H 6 BOLT, HEX SOCKET
ボルト　六角穴
M04X015(ｽﾃﾝﾚｽ)
66 W1106M 6 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
67 W1043C 6 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
67.1 2MGKXS055800 3 PLATE, SENSOR
プレート　センサ
68 H5275T 6 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(ｽﾃﾝﾚｽ)
69 W1021C 6 WASHER, LOCK
ワッシャ　スプリング
3M/M(ｽﾃﾝﾚｽ)
70 W1038R 6 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(ｽﾃﾝﾚｽ)
71 2MGKXS055900 3 BKT, SENSOR
ＢＫＴ　センサ
72 H5710N 6 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(ｽﾃﾝﾚｽ)
73 W1021C 6 WASHER, LOCK
ワッシャ　スプリング
3M/M(ｽﾃﾝﾚｽ)
74 S5161A 9 SW, MICRO
ＳＷ　マイクロ
AV630564
75 RH03022 9 HARNESS
ハーネス
76 H5710D 18 BOLT, HEX SOCKET
ボルト　六角穴
M02X010(ｽﾃﾝﾚｽ)
77 2MGKXS055700 3 PLATE, SENSOR
プレート　センサ
78 H5275T 6 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(ｽﾃﾝﾚｽ)
79 W1021C 6 WASHER, LOCK
ワッシャ　スプリング
3M/M(ｽﾃﾝﾚｽ)
81 S67519 3 CYLINDER, AIR
シリンダ　エアー
CXSJM10-10-M9BWL
82 2MGKXS055300 3 PUSHER
プッシャ
83 H5289T 6 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(ｽﾃﾝﾚｽ)
84 W1106M 6 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
85 2MGKXS055200 3 BKT, CYLINDER
ＢＫＴ　シリンダ
86 H5288T 6 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(ｽﾃﾝﾚｽ)
87 W1106M 6 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
88 W1043C 6 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
89 H5276T 3 BOLT, HEX SOCKET
ボルト　六角穴
M03X010(ｽﾃﾝﾚｽ)
90 W1019M 3 WASHER, CONICAL
ワッシャ　皿
GTS3
91 H5278H 3 BOLT, HEX SOCKET
ボルト　六角穴
M03X015(ｽﾃﾝﾚｽ)
92 W1019M 3 WASHER, CONICAL
ワッシャ　皿
GTS3
93 Y60199 6 UNION, ELBOW
ユニオン　エルボ
KQ2L06-M5A
94 H5277C 3 BOLT, HEX SOCKET
ボルト　六角穴
M03X012(ｽﾃﾝﾚｽ)
95 N10761 3 NUT, HEX
ナット　六角
M03(ｽﾃﾝﾚｽ)
101 2MGKXS008100 1 BOX, REJECT
ＢＯＸ　ＮＧ
102 H5288T 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(ｽﾃﾝﾚｽ)
103 W1106M 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
104 2MGKXS008200 3 BLOCK
ブロック
105 2MGKXS008300 3 BLOCK
ブロック
106 2MGKXS008400 4 BLOCK
ブロック
107 2MGKXS008500 4 BLOCK
ブロック
111 2MGKXS007701 1 BKT
ＢＫＴ
112 H57102 1 BOLT, HEX SOCKET
ボルト　六角穴
M04X006(ｽﾃﾝﾚｽ)
113 W1106M 1 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
114 S2025A 1 SHEET
シート
CTAM1
115 H57102 1 BOLT, HEX SOCKET
ボルト　六角穴
M04X006(ｽﾃﾝﾚｽ)
116 2MGKXS009700 1 RETAINER
押え
118 H5710N 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(ｽﾃﾝﾚｽ)
119 W1021C 1 WASHER, LOCK
ワッシャ　スプリング
3M/M(ｽﾃﾝﾚｽ)
121 2EGKHA000604 1 BOARD, PRINTED CIRCUIT
基板　プリント
122 K51981 4 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
123 2MGKXS007600 1 COVER
カバー
18
PTS- SNC- 04
BASE PLATE
ベース　プレート
2UGKXS002124
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
124 H5710N 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(ｽﾃﾝﾚｽ)
125 W1021C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(ｽﾃﾝﾚｽ)
135 N1150H 5 NUT
ナット
FNT3
136 W1021C 5 WASHER, LOCK
ワッシャ　スプリング
3M/M(ｽﾃﾝﾚｽ)
137 W1108D 5 WASHER, FLAT
ワッシャ　平
4W-3(3ｶ ｼﾛ)
141 2MGKXS009500 1 COVER
カバー
142 2MGKXS009300 1 PLATE
プレート
143 H5710N 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(ｽﾃﾝﾚｽ)
144 W1021C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(ｽﾃﾝﾚｽ)
145 2MGKXS007900 1 BLOCK
ブロック
146 2MGKXS007800 1 BLOCK
ブロック
147 K53582 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(ｽﾃﾝﾚｽ)
151 2MGKXS009400 1 PLATE
プレート
152 H5287C 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(ｽﾃﾝﾚｽ)
153 W1106M 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
154 W1107D 2 WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(ｽﾃﾝﾚｽ)
161 2MGKXS031400 1 LAMP
ランプ
162 K67688 2 COLLAR
カラー
AMSC3-6-20.3
163 H5710T 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X025(ｽﾃﾝﾚｽ)
164 2MGKHA010000 1 SEAL, RUBBER
シール　ゴム
165 2MGKHA071002 1 CAMERA
カメラ
166 2MGKHA033401 2 PLATE, INSULATING
プレート　絶縁
167 PJ24621 3 COLLAR, INSULATION
カラー　絶縁
168 H5277C 3 BOLT, HEX SOCKET
ボルト　六角穴
M03X012(ｽﾃﾝﾚｽ)
169 W1021C 3 WASHER, LOCK
ワッシャ　スプリング
3M/M(ｽﾃﾝﾚｽ)
170 W1038R 3 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(ｽﾃﾝﾚｽ)
171 2MGKHA033601 1 PLATE, INSULATING
プレート　絶縁
172 2MGKHA033501 1 PLATE, INSULATING
プレート　絶縁
181 2MGKXS008002 1 PLATE
プレート
182 2MGKXS007500 1 MARKER
マーカ
183 H2093E 3 PIN, PARALLEL
ピン　平行
φ04X10 A種(m6) ｽﾃﾝﾚｽ
184 H5288T 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(ｽﾃﾝﾚｽ)
185 W1106M 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
186 H5287C 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(ｽﾃﾝﾚｽ)
187 W1106M 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
188 W1107D 2 WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(ｽﾃﾝﾚｽ)
191 H5288T 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(ｽﾃﾝﾚｽ)
192 W1106M 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
193 S2025A 10 SHEET
シート
CTAM1
194 K5208B 8 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(ｽﾃﾝﾚｽ)
195 K5208B 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(ｽﾃﾝﾚｽ)
196 H57104 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X018(ｽﾃﾝﾚｽ)
197 N1080F 3 NUT, HEX
ナット　六角
M04(ｽﾃﾝﾚｽ)
19
PTS- SNC- 04
CC
DD
F F
BB
CC
F F
G G
G G
EE
DD
AA
BB
AA
EE
1
2
2
3
4
5
6
7
11
14
21
22
23
24
25
26
27
28
31
32
33
33.2
33.1
34
35
36
35
36
37
37
41
42
43
44
51
52
53
54
54
55
55
56
56
57
59
60
60.1
61
62
62
63
63
64
65
65
66
69
66
67
68
71
72
73
73
74
74
75
76
76
77
77.1
77.1
77
78
79
79.1
81
81
82
82
84
85
86
91
92
93
94
94
95
96
97
97
98
99
100
101
102
103
104
105
106
107
108
109
111
112
113
114
121
122
123
124
125
126
126
127
127
128
128
131
131
131
132
132
133
133
141
142
143
144
145
145
146
146
147
147
151
152
153
154
155
156
157
パレット
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
181
182
182
183
184
185
186
187
188
189
190
190
191
192
193
194
195
196
197
195
196
197
38
38
39
39
201
202
203
203
204
204
205
198
199
199.1
15
16
69
ࣃࣞࢵࢺᦙ㏦㒊

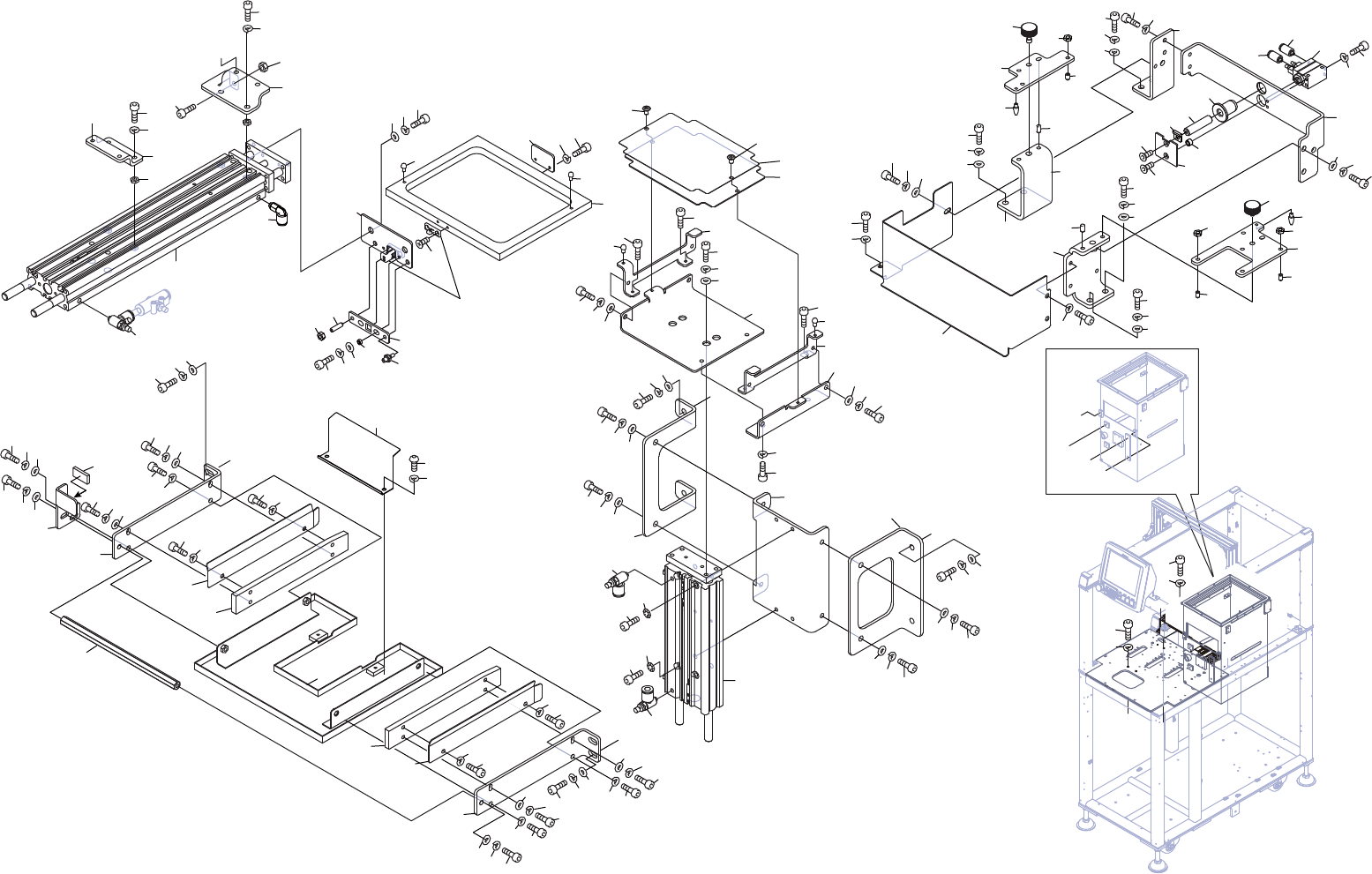

PALLET CARRIER DEVICE
2UGKXS002124
20
PTS- SNC- 04
