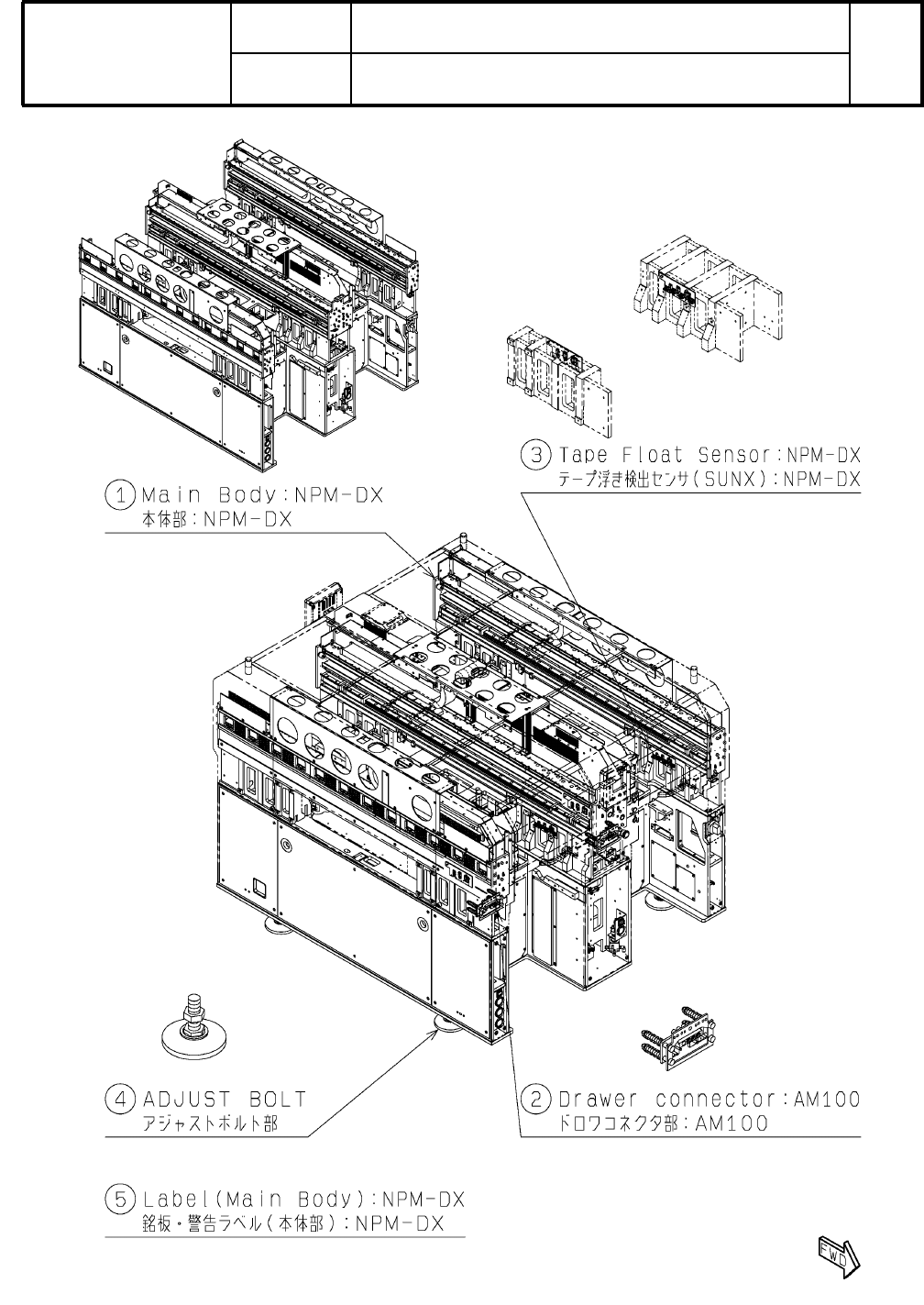

1 NPM-DX:モシﾞ ュラーマウン タ NPM -DX:M odular Placement Machine キットレイアウト 製品品番 Model No. 製品名称 Model Name NM-EJM8D KIT LAYOUT - - U1 ( KEJM8DM -01-1 )

100%1 / 454
ｵﾌﾟｼｮﾝ名
Option Name
ユニットページ
UNIT Page
ｾｸｼｮﾝページ
Section Page
キット品番
Kit No.
Kit Name キット名称
S1 MTKA003361AA Main Body:NPM-DX 本体部:NPM-DX
S19 N610146578AA Drawer connector:AM100 ドロワコネクタ部:AM100
S21 MTKA003488AA Tape Float Sensor:NPM-DX テープ浮き検出センサ(SUNX):NPM-DX
S23 1043889510AA ADJUST BOLT アジャストボルト部
S25 MTKA007911AA Label(Main Body):NPM-DX 銘板・警告ラベル(本体部):NPM-DX
S27 MTKA001072AA MAIN BODY (H):NPM-DX 本体部制御:NPM-DX
S29 MTKA001105AB CPU BOX & Wiring:NPM-DX CPU BOX&配線:NPM-DX
S31 MTKA001073AA Power Unit(Base) Power Unit(Base)
S33 MTKA001077AA Operation Parts (H):NPM-DX 操作部制御:NPM-DX
S35 MTKA002392AA X-Axis:NPM-DX X軸:NPM-DX
S45 MTKA007153AA Label(X-Axis):NPM-DX 銘板・警告ラベル(X軸):NPM-DX
S47 MTKA001078AA XY-Axis (H):NPM-DX XY軸制御:NPM-DX
S49 MTKA001079AA
XY-Axis A Stage Front Side Wiring:NPM-DX
XY軸AF配線:NPM-DX
S51 MTKA001080AA
XY-Axis A Stage Rear Side Wiring:NPM-DX XY軸AR配線:NPM-DX
S53 MTKA001081AA
XY-Axis B Stage Front Side Wiring:NPM-DX
XY軸BF配線:NPM-DX
S55 MTKA001082AA
XY-Axis B Stage Rear Side Wiring:NPM-DX XY軸BR配線:NPM-DX
S57 MTKA000621AA HEAD CAMERA:(WD42) ヘッドカメラ:WD42
S59 MTKA002092AB LED Lighting Unit:(WD42) ヘッドカメラLED照明:WD42
S61 MTKA003681AA Head Option Driving Unit:NPM-DX ヘッドオプション駆動ユニット:NPM-DX
S65 N610087794AA
Nozzle Changer Unit(12 Nozzle Head):NPM
ノズルチェンジャーユニット(12ノズルヘッド):NPM
S67 MTKA002145AA Whole Cover:NPM-DX 全体カバー:NPM-DX
S79 MTKA002020AA
Feeder Table Cover(Feeder Cart):NPM-DX
フィーダーテーブルカバー(17連台車対応):NPM-DX
S81 MTKA005943AA Label(Whole Cover):NPM-DX 銘板・警告ラベル(全体カバー):NPM-DX
S83 MTKA005944AA Label(Feeder Table Cover)Front:NPM-DX
銘板・警告ラベル(フィーダテーブルカバー):NPM-DX
S85 MTKA001075AA Whole Cover (H):NPM-DX 全体カバー制御:NPM-DX
S87 MTKA007608AA Attachment:NPM-DX 付属品(共通):NPM-DX
S91 N610102541AA Unit Exchange Tool ユニット交換工具
U11 S93 MTKA005537AA
MULTI-RECOGNITION CAMERA V2(TYPE1)
マルチ認識カメラV2(タイプ1)
S95 MTKA001679AA PC Dual Conveyor Ast:NPM-DX PC デュアルコンベア Ast対応:NPM-DX
S113 MTKA010292AA PC Dual Conveyor Bst:NPM-DX PC デュアルコンベア Bst対応:NPM-DX
S131 MTKA001691AA Board Holder Dual:NPM-DX 基板ホルダデュアル対応:NPM-DX
S135 N610137921AA Board Support Pin 下受けピンセット
S137 MTKA008588AA Attachment(PC Dual Conveyor):NPM-DX 付属品(PC デュアルコンベア):NPM-DX
S139 MTKA001724AA BOARD SUPPORT BLOCK:NPM-DX 基板下受けブロック:NPM-DX
S141 MTKA001991AA Feeder cart drive unit(Left Side):NPM-DX 17連交換台車駆動部(左側):NPM-DX
S145 MTKA001992AA
Feeder cart drive unit(Right Side):NPM-DX
17連交換台車駆動部(右側):NPM-DX
S149 MTKA012475AA Feeder cart support(right side):NPM-DX 交換台車支持部(右側):NPM-DX
S151 MTKA012476AA Feeder cart support(left side):NPM-DX 交換台車支持部(左側):NPM-DX
S153 MTKA006452AA Feeder Cart Guide:NPM-DX 台車ガイド部:NPM-DX
Base
U9
U13
U15
U1
U3
U5
U7
1
NPM-DX:モシﾞュラーマウンタ
NPM-DX:Modular Placement Machine
キットレイアウト
製品品番
Model No.
製品名称
Model Name
NM-EJM8D
KIT LAYOUT
--
U1
( KEJM8DM-01-1 )
Kit Name
RankQ'ty
番号
Part No.
キット名
品　　番 数量 ﾗﾝｸ
頁
Page
No.
1
NPM-DX:モシﾞュラーマウンタ
NPM-DX:Modular Placement Machine
キットリスト
製品品番
Model No.
製品名称
Model Name
NM-EJM8D
KIT LIST
1
1
MTKA003361AA
Main Body:NPM-DX
本体部:NPM-DX
S1
4
2
N610146578AA
Drawer connector:AM100
ドロワコネクタ部:AM100
S19
4
3
MTKA003488AA
Tape Float Sensor:NPM-DX
テープ浮き検出センサ(SUNX):NPM-DX
S21
6
4
1043889510AA
ADJUST BOLT
アジャストボルト部
S23
1
5
MTKA007911AA
Label(Main Body):NPM-DX
銘板・警告ラベル(本体部):NPM-DX
S25
U2
--
( KEJM8DM-01-1 )
