Ref No. Remarks R 1 Q'ty 1-D 本体部:NPM-DX Main Body :NPM-DX ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 MTKA003361AA Part Nam e 備 考 セク ショ ンNo . PARTS LIST Section No. R 3 TARGET 12 1 KX FB03KA…

100%1 / 454

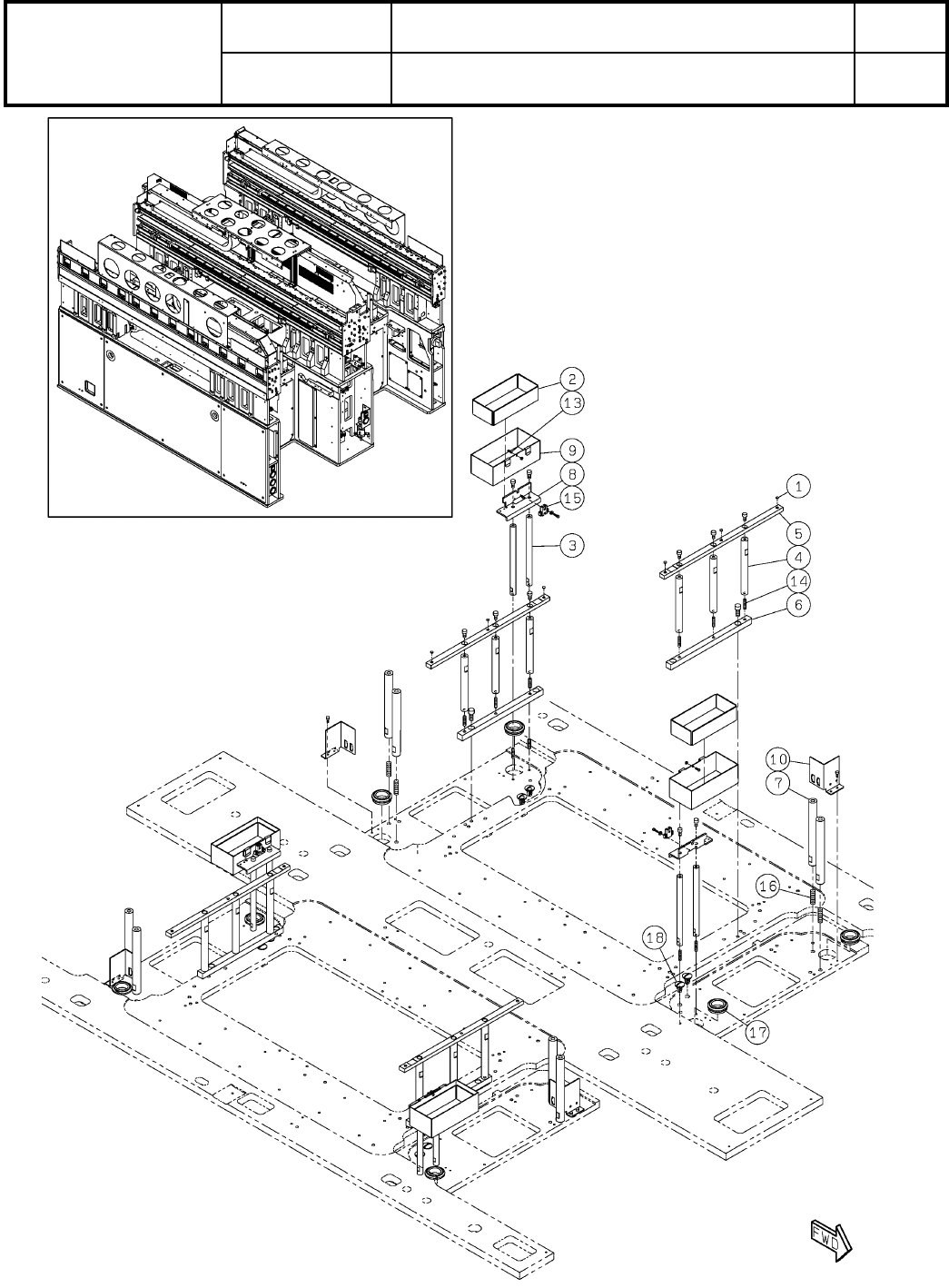

1-D
本体部:NPM-DX
Main Body:NPM-DX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA003361AA
セクションNo.
PARTS LAYOUT
Section No.
--
S7
( KMTKA003361AA-15-4 )
Ref
No.
Remarks R
1
Q'ty
1-D
本体部:NPM-DX
Main Body:NPM-DX
ｲﾗｽﾄ
No.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA003361AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
TARGET
12
1 KXFB03KAA01
SHEET
4
2 MTPA013297AA
ROD
8
3 N210152694AA
SHAFT
12
4 MTPA013733AA
BAR
4
5 MTPA014419AA
BAR
4
6 MTPA014421AB
ROD
8
7 N210152693AC
BRACKET
4
8 MTPB002947AD
BOX
4
9 MTPB007704AA
BRACKET
4
10 MTPB009430AA
BOLT
4
13 N510000299AA
Hexagon socket button head screw M3X10 Steel Black oxide finish 12.9
SCREW
20
14 XXE6D25FT
Hexagon socket set screw Cup point M6X25-45H SOB
SENSOR
4
15 MTNS000145AA PM-K65
SCREW
8
16 XXF10D35FT
Hexagon socket set screw Cup point M10X35-45H SOB
GROMMET
8
17 N510056670AA C-30-SG-36A-EP-UL
CAP
8
18 N510064471AA CP-30-BC-12-Black
S8
--
( KMTKA003361AA-15-4 )

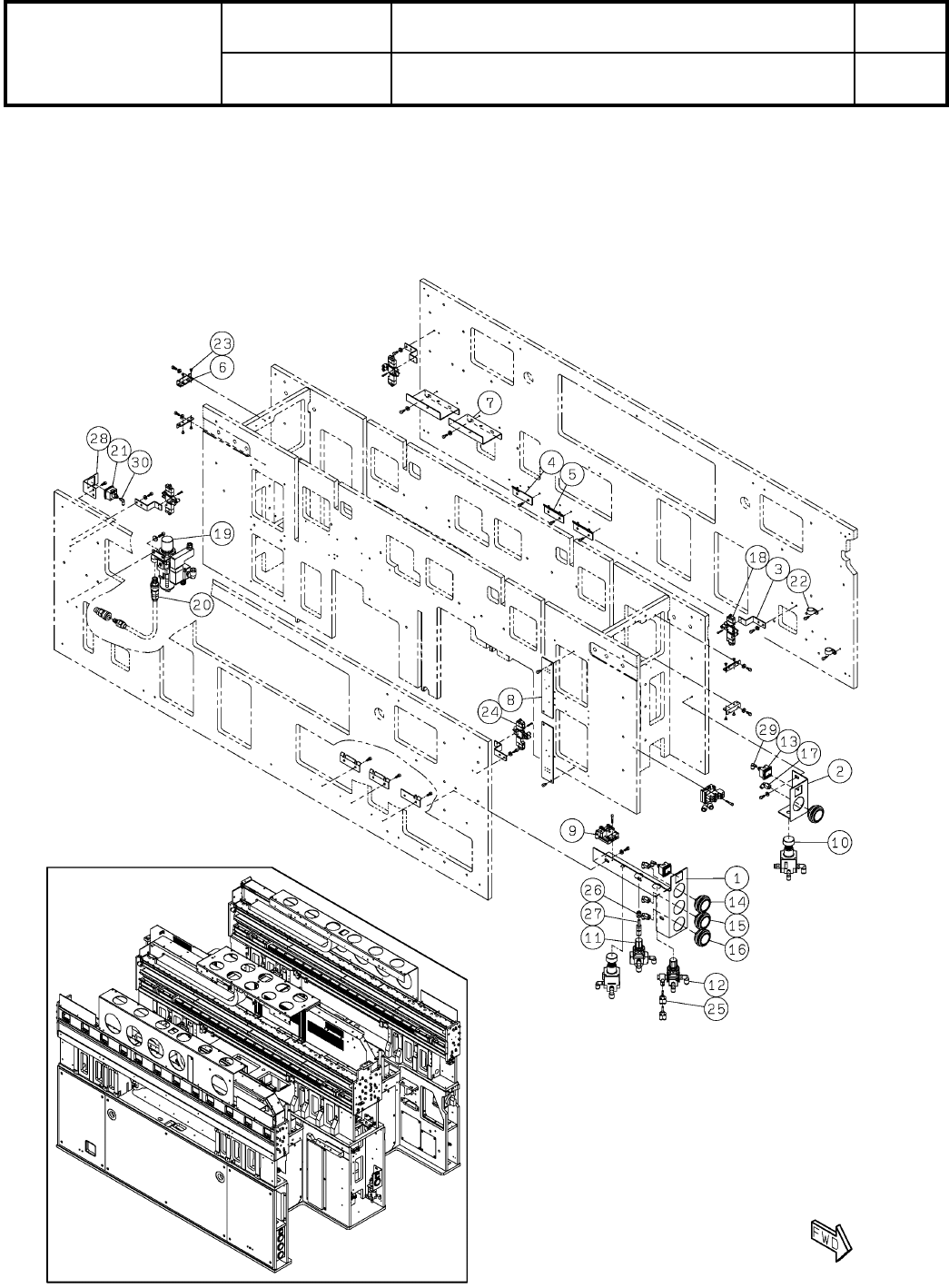

1-E
本体部:NPM-DX
Main Body:NPM-DX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA003361AA
セクションNo.
PARTS LAYOUT
Section No.
--
S9
( KMTKA003361AA-15-5 )
